航空涡扇发动机配套润滑供油系统

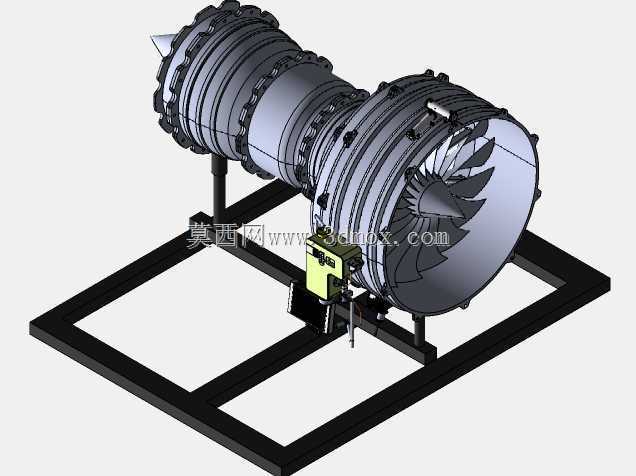

　　这套三维结构对应航空涡扇发动机台架试验阶段配套的润滑与供油辅助单元，整体将大尺寸涡扇发动机本体、底部承托机架、外置润滑泵站整合为完整装配体，多用于航空动力教学演示、发动机附件系统原理验证、地面试车台布局校核这类场景。整套装置的核心逻辑是模拟真实飞行工况下发动机转子轴承、齿轮传动腔的持续润滑与散热需求，把分散在发动机短舱内的润滑供油、回油、油气分离功能通过外置可视化结构呈现出来，方便结构设计人员梳理管路走向、安装干涉与维护空间。

　　从布局上看，发动机主体沿机架纵向轴线布置，前端大直径风扇段朝向观察者，能清晰看到多级风扇叶片、进气锥与外机匣的分层法兰连接结构，向后依次衔接压气机段、燃烧室段与涡轮段，各段机匣通过周向均布的螺栓法兰拼接，外轮廓呈现从前到后先扩后缩的圆筒形态。底部承托机架采用矩形钢管焊接成型，两根纵向主梁沿发动机轴向延伸，横向横梁在发动机前后支撑点位置做局部加强，机架上表面预留四个可调支撑座，分别托住发动机压气机机匣与涡轮机匣的安装节，支撑座高度可微调，用来补偿发动机工作受热后的轴向伸长与径向形变，避免机架约束额外产生装配应力。

　　外置润滑泵站固定在机架中部靠前的横梁空位上，泵站本体包含黄色储油箱体、齿轮泵组、压力调节阀、油滤组件与多根进出油管路：供油管路从泵站出油口出发，沿发动机机匣外侧预留的管夹位铺设，分别接入发动机前轴承腔、中支承轴承腔与后涡轮轴承腔的供油喷嘴；回油管路则从各轴承腔下部的回油口接出，靠泵的抽吸作用把带着热量的润滑油送回油箱，管路全部采用硬管加端部活动接头的组合，既避免发动机工作振动导致管路疲劳开裂，也方便拆装维护时单独拆解某一段管路。

　　设计这套结构时首先要把控安装边界：发动机整机长度方向占据机架九成以上的纵向空间，前端风扇直径是整机最大径向尺寸，机架横向宽度要在风扇外缘两侧预留不小于一百毫米的安全间隙，避免台架搬运或者试车振动时风扇与机架发生磕碰；泵站的布置位置特意选在发动机重心靠前的下方区域，一方面让整套台架的整体重心落在机架矩形支撑面的几何中心附近，吊装转运时不会出现倾翻风险，另一方面泵站距离各轴承腔的管路长度尽可能缩短，减少供油管路的沿程压力损失，保证冷启动状态下润滑油能快速到达各个润滑点。

　　结构细节上，发动机机匣外部的各类附件安装座、管路固定卡箍、传感器接口都做了1:1还原，法兰连接处的螺栓孔周向排布、密封面预留间隙都符合航空发动机装配的常规设计逻辑；底部机架的钢管截面选型兼顾刚性与轻量化，焊接位置避开了发动机支撑点的应力集中区域，机架底部四个角预留地脚安装孔，既可以直接放置在实验室地面做演示教学，也可以通过地脚螺栓固定在试车台地面承受发动机运转时的轴向推力。润滑系统的油箱上预留了油位观察窗、注油口与排污口，油滤两端设置压差检测接口，方便实际运行时判断滤芯堵塞状态，所有管路的弯曲半径都大于油管直径的三倍，避免弯折过大导致油路阻力陡增。这套装配体完整还原了航空发动机润滑系统从动力本体到辅助泵站、支撑台架的全链路布局，能直接用于管路布线优化、台架安装空间校核以及润滑系统原理的具象化展示。
