民用航空涡扇喷气发动机结构造型

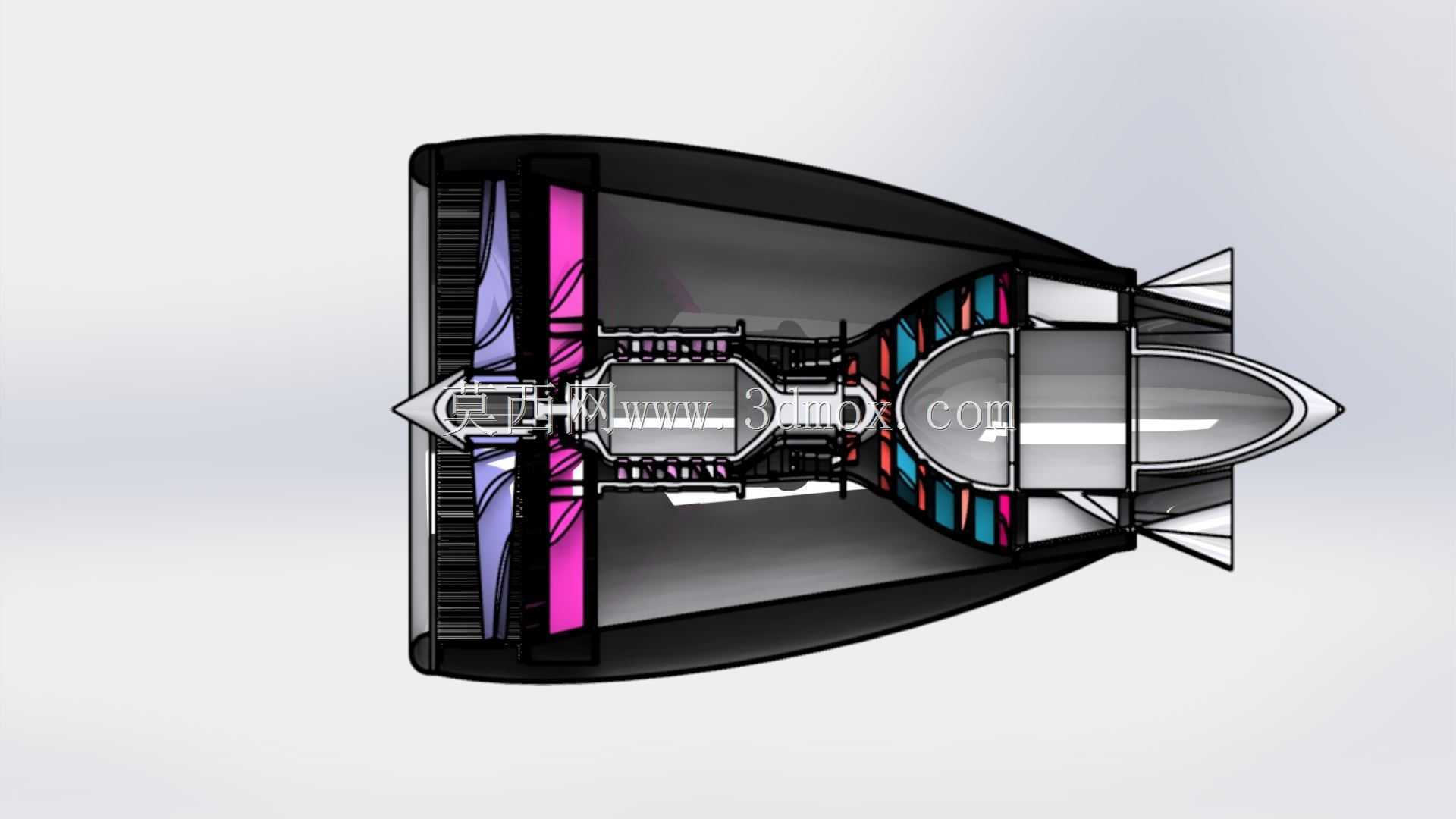

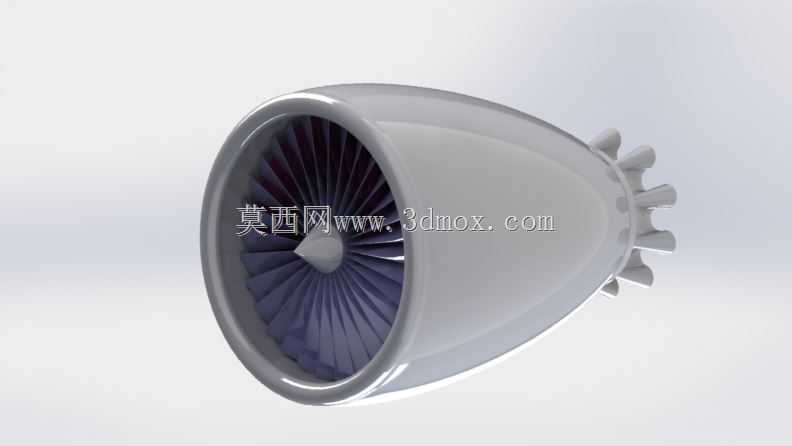

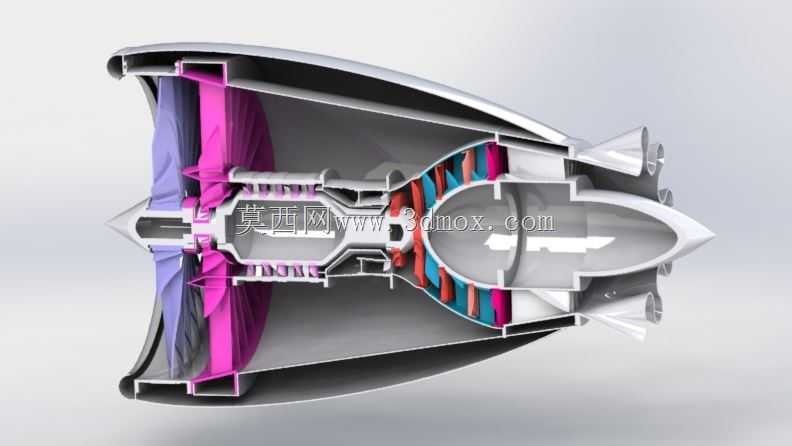

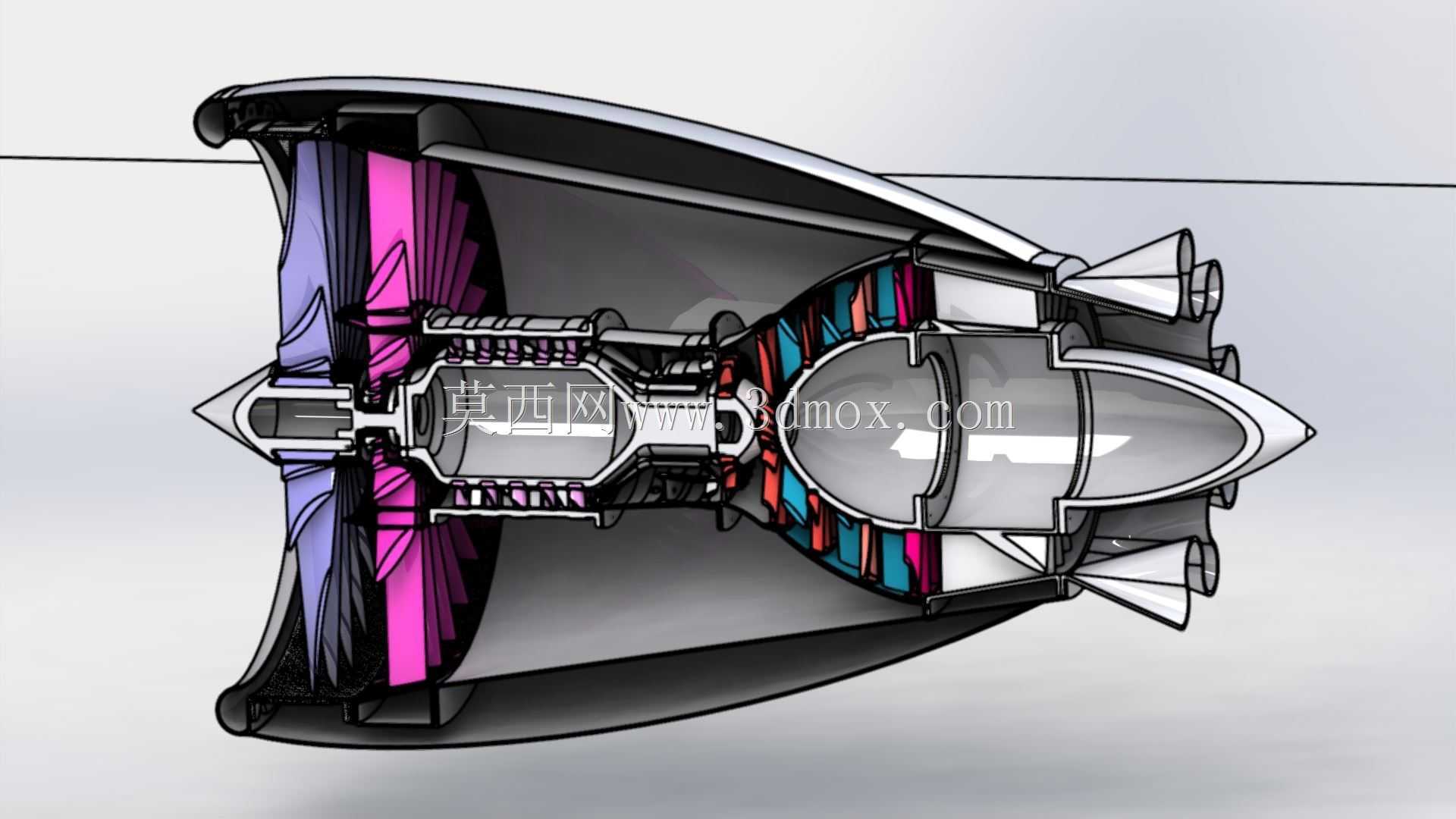

　　这款航空喷气推进装置的三维造型，完整还原了大涵道比涡扇发动机前端进气段与核心机外廓的典型结构，在航空装备教学、动力系统方案演示、机务实训教具开发以及航空类科普展陈场景中都有很高的使用价值。从实际工程应用来看，这类动力单元是民用干线客机、大型军用运输机以及部分远程公务机的核心动力来源，工作时通过前端大直径风扇吸入外界空气，一部分气流进入外涵道直接加速喷出提供主要推力，剩余气流经压气机逐级增压后进入燃烧室与航空燃油混合燃烧，生成的高温高压燃气先后驱动高压涡轮、低压涡轮，最终从尾喷管高速排出，依靠动量反作用为整架飞行器提供持续推进力。

　　从结构设计思路层面拆解，整个模型首先围绕进气效率优化展开：前端进气唇口采用连续平滑的椭圆锥面过渡，没有突兀的截面突变，能够在飞机不同迎角、不同飞行速度下都保证进气气流均匀平顺，避免唇口位置出现气流分离，降低风扇叶片入口的流场畸变。前端可见的多级轴流风扇叶片采用宽弦后掠的叶型布局，每一片叶片的型面都沿叶高方向存在规律的扭转变角，叶根位置安装角偏大，适配叶根处较低的气流线速度，叶尖位置安装角逐步收窄，匹配叶尖更高的圆周线速度，保证整个叶高范围内的气流攻角都处在高效区间，既提升压气效率，也能降低叶片表面的气流激振噪声。叶片与中心整流锥采用同轴装配关系，整流锥的球面锥型造型可以把迎面来流顺滑导向四周的叶栅通道，避免中心区域出现气流滞止区。

　　外涵机匣采用整体式薄壁回转壳体结构，从进气唇口向后逐步平滑收束，既承担固定风扇定子叶片、分隔内外涵气流的作用，也作为发动机吊装在机翼下方的主承力外壳结构，机匣外壁预留的安装凸耳与径向支板结构，对应实际发动机上连接飞机吊挂、布置燃油管路与滑油管路的安装接口。模型尾部呈现的多组径向凸起结构，对应涡轮后机匣的承力支板与尾喷管调节机构的安装座，这些支板穿过外涵道连接核心机承力框架，把涡轮工作产生的轴向推力、径向载荷均匀传递到外层机匣，再经由吊挂传递给机翼机身结构。

　　在安装边界与外形尺寸的工程表达上，该造型严格遵循真实涡扇发动机的比例关系：风扇段的最大直径是整个动力单元的轮廓尺寸上限，安装到飞机短舱内部时，唇口前端需要和飞机进气道前缘保留足够的引气间隙，机匣外壁与短舱内壁之间要留出防火层、隔音棉以及附属管线的铺设空间，发动机顶部的吊挂安装面需要和机翼主梁的安装节精准对位，轴向尺寸上要保证前端进气唇口不会超出机翼前缘的气动干扰区，尾部喷口伸出机翼后缘的长度也要匹配飞机尾部的气动布局要求，避免喷流直接冲刷襟翼、副翼等舵面结构。

　　结构细节的处理上，风扇叶尖与机匣内壁之间预留了符合工程规范的微小叶尖间隙，既避免发动机工作时叶片受热伸长、振动挠曲碰磨机匣，也尽可能减少叶尖间隙漏气带来的效率损失。中心锥与风扇盘的装配同轴度、各级叶片沿圆周方向的均匀排布角度，都在模型中得到了准确还原，能够直观展示轴流式航空发动机的转子动力学布局逻辑，帮助结构设计人员理解航空动力装置从进气、压气、燃烧到排气的完整气动流程，也可作为航空类机械设计课程中讲解回转体类复杂曲面建模、叶栅类零件参数化造型的典型参考案例，在进行动力系统总体布置时，设计人员可以直接依托该外廓模型开展短舱外形匹配、吊挂安装位置校核、飞机翼下空间干涉检查等前期布局工作，大幅缩短方案阶段的造型迭代周期。
