航空涡扇喷气式航空发动机外观结构

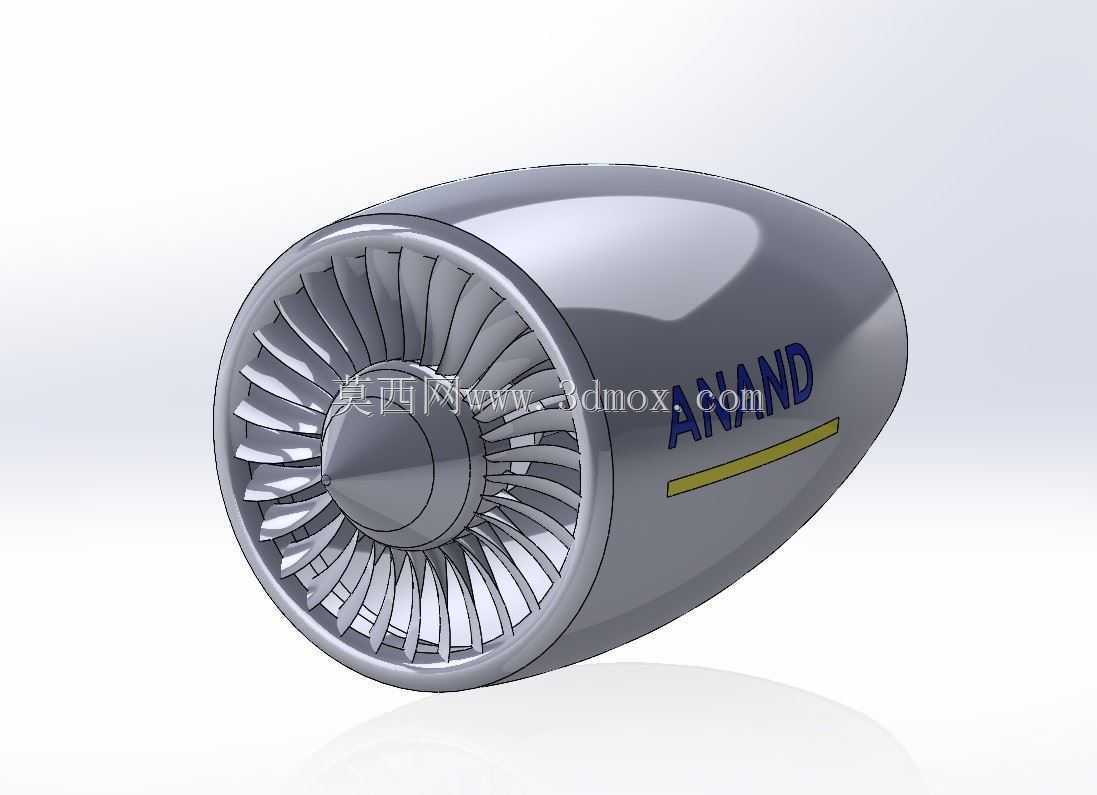

　　这套三维数模围绕民用大涵道比涡扇喷气发动机的前段外观与核心可视结构展开，建模时优先还原短舱进气段、风扇转子、整流锥与外机匣的装配关系，适合航空动力教学演示、航展展品结构校核、航空科普装置开发以及飞行器概念方案前期布局参考。实际工程场景中，该类动力装置主要挂载于民航客机、大型运输机及部分长航时特种飞行器机翼下方，承担吸入空气、压缩做功、燃油燃烧膨胀并输出推力的完整功能；前端大直径风扇既是推力产生的主要部件，也负责为外涵道提供大流量空气，外涵气流占比直接影响巡航油耗与噪声水平。数模中风扇叶片采用宽弦掠形布局，叶片沿周向均匀排布，叶根与轮盘榫接位置保留了安装限位结构，叶尖与机匣内壁之间预留了运转间隙，用于补偿高温工况下的热膨胀与离心伸长，

　　避免扫膛。进气整流锥采用平滑椭球曲面，引导来流均匀进入叶栅通道，降低进气畸变；锥面与轮毂过渡段连续顺滑，可减少局部气流分离。外机匣为承力外壳，既约束风扇叶尖流场，也为短舱吊挂、反推装置及外涵道壳体提供安装接口；模型表面的标识条带用于演示外场维护时的定位分区。从设计思路看，建模先以旋转特征生成轮毂与整流锥基体，再通过单叶曲面阵列完成整圈风扇，保证叶片节距一致；机匣采用薄壁回转体并局部加厚安装边，短舱外形按面积律平滑收扩，控制进气道喉道面积。外形边界方面，前端进气口直径为整机最大径向尺寸，向后短舱逐步收缩，吊挂接口通常布置在机匣上部承力框位置，选型时需核对离地间隙、机翼前缘距离及维修通道空间。结构上还需考虑叶片包容性，

　　机匣一般设置金属包容层，防止断叶击穿；风扇盘需满足高转速离心载荷，榫槽圆角处控制应力集中。对于教学或展品用途，该数模可剖切展示内涵道与外涵道气流路径，也可用于3D打印缩比样机；进一步细化时可补充压气机、燃烧室、涡轮及尾喷管，形成完整推进系统。安装边界还包括前端防冰引气管路、传感器座与附件机匣接口，这些接口在真实发动机上决定了短舱内部管线走向。整体建模注重曲面光顺与周向对称，既体现喷气发动机的工程特征，也为后续气动分析、装配干涉检查和展示动画提供了可靠的几何基础。
