四旋翼小型航拍巡检飞行器结构

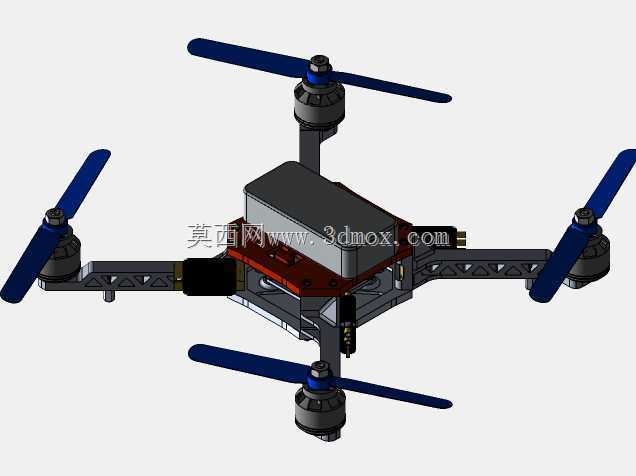

　　该结构围绕小型四旋翼飞行器的实际飞行任务展开，整机采用十字形机臂布局，四个旋翼分别布置在机臂末端，动力单元、控制载荷、电池舱与机架承力结构集中在中心区域。此类构型在低空航拍、园区巡检、教学试验和小型设备搭载验证中较为常见，其优势在于机械结构相对直观，升力分配均衡，姿态控制对四个电机转速差的响应清晰，便于在三维设计阶段完成干涉检查、重心校核和装配关系确认。

　　从机架承力思路看，中心区域承担电池、飞控、任务载荷以及机臂传来的交变载荷。模型中机臂与中心板之间形成稳定连接，机臂截面和安装位置兼顾轻量化与抗弯需求。飞行过程中，单个旋翼产生的拉力会通过电机座传递至机臂，再由中心板分散到整机，因此机臂根部、电机座固定面和中心板叠装区域是结构设计中需要重点关注的部位。若用于真实样机，通常会在这些位置考虑紧固件预紧、垫片承压、碳纤维或铝合金材料的刚度匹配，避免长期振动导致松动。

　　动力部分由电机、螺旋桨和电机安装座组成。四组旋翼呈对称分布，相邻旋翼旋转方向相反，用以抵消反扭矩。模型中的桨叶具有明确的叶型和长度方向延伸，桨盘平面位于机臂末端上方，能够为整机提供垂直升力并完成姿态调节。升降运动依赖四组动力同步增减转速，俯仰和横滚则通过前后或左右旋翼的拉力差实现，偏航动作依靠对角电机转速调整产生扭矩差。对于结构设计者而言，桨叶与机臂、中心载荷之间的径向间隙必须保留足够安全边界，以防止飞行中桨叶变形、振动摆幅或装配误差造成碰擦。

　　中心舱体的布置体现了载荷集成思路。上部块状部件可理解为电池或任务设备安装区，下方红色承托板与深色框架构成主要安装基面，周边预留的连接位置可用于布置飞控板、电调、接线端子以及小型摄像载荷。实际应用中，电池通常靠近整机几何中心放置，以减少重心偏移；飞控应尽量位于振动较小的区域，并与电机、电调等强干扰源保持合理距离；任务载荷则根据航拍或巡检需求布置在下方或前方，同时保证镜头视场不被机臂和起落结构遮挡。

　　机臂外形并非简单直杆，模型中可见镂空和局部加强特征，这类设计对应减重与刚度之间的平衡。小型无人机对重量十分敏感，机架每增加一定质量，都会直接影响悬停时间、机动能力和续航表现；但过度削弱材料又会降低机臂固有频率，可能使旋翼激励频率与结构频率接近，引发共振。因此在建模时，机臂壁厚、开孔位置、端部电机座包络和中心固定跨度都需要协同考虑。若后续进入工程验证阶段，可通过质量属性测量获得整机重量与转动惯量，再结合桨盘尺寸、电机轴距和电池容量进行悬停效率估算。

　　外形边界方面，旋翼展开后构成整机最大外廓，机臂端点到中心的距离决定轴距，也直接影响桨叶尺寸选择和姿态稳定性。轴距较大时，相同桨叶条件下可获得更平稳的姿态力矩，但机架抗弯要求和整机重量会随之增加；轴距较小时，飞行器响应更灵活，却对载荷布置和桨叶间隙更敏感。该模型的中心舱宽度、机臂厚度、电机高度和桨叶上下空间共同构成安装边界，进行改型时不能只关注平面轴距，还要核查电池装入后的高度方向叠层、线缆弯折半径以及下部载荷离地间隙。

　　在巡检场景下，这类四旋翼平台可搭载小型摄像头或传感模块，用于厂房通道、管道支架、电力设施外围和场地环境的快速查看。结构设计需要保证任务设备安装面平整，紧固件位置可达，拆卸电池时不频繁扰动飞控接线。若用于教学或飞控验证，机架上还应保留一定扩展孔位，方便增加保护圈、起落架、云台或实验传感器。模型中各部件层级清晰，旋翼、电机、机臂、中心板和舱体之间的装配关系明确，适合用于运动空间检查、爆炸视图表达、零部件数量统计以及后续工程图纸细化。

　　从维护角度看，四旋翼设备的易损部位主要集中在桨叶、电机座和机臂端部。起落或碰撞时，桨叶最先接触外部物体，电机座则承受冲击弯矩。设计时将动力单元模块化，有利于快速更换；机臂与中心板采用可拆卸连接，也便于运输和维修。线缆沿机臂走向布置时，应避免贴近桨叶旋转平面，并在根部留出固定点，防止长期振动造成接头疲劳。整体结构虽然不复杂，但涉及升力布局、重心控制、振动隔离、载荷安装和外廓安全间隙等多个工程要点，是小型无人飞行器结构设计中较有代表性的三维方案。
