四旋翼喷气动力无人机结构设计

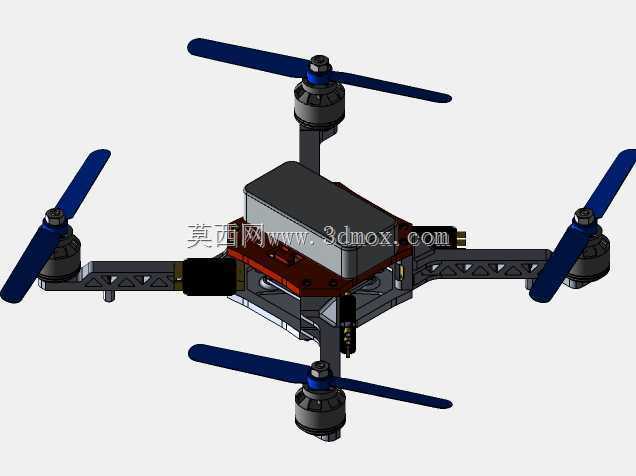

　　这套四旋翼喷气动力无人机结构方案，面向小型高速航模试验、低空动力验证、航拍载具改装与旋翼飞控教学场景搭建，整机采用十字形对称机架布局，四个旋翼臂沿中心机身向四个正交方向延伸，臂端分别布置独立动力单元，旋翼采用深蓝色两叶螺旋桨，桨叶翼型经过气动优化，在高转速下可提供稳定升力，同时兼顾喷气动力辅助推进的推力匹配需求。

　　从实际使用维度来看，这类载具既可以作为高校航空航天专业旋翼气动试验的验证载体，也可改装为小型低空巡检、航拍摄影的飞行平台，相较于普通电动四旋翼，额外配置的喷气动力单元可在旋翼升力基础上补充水平推进力，提升飞行极速与抗侧风能力，适配开阔场地的高速飞行测试需求。整机核心承载区位于机架中心，上层布置灰色航电设备舱，用于容纳飞控板、电池组与信号接收模块，舱体采用盒式封闭结构，可阻挡飞行过程中扬尘、雨滴侵入内部电路；下层铺设红色安装基板，基板上预留多组标准化安装孔位，可根据任务需求挂载摄像模块、小型传感载荷或者备用动力组件，孔位间距兼容主流航模安装标准，改装时无需额外在机架上打孔破坏结构强度。

　　设计过程中首先遵循旋翼飞行器的对称配平原则，四个机臂的长度、动力单元安装高度、旋翼桨距参数完全一致，保证四个支点的升力输出特性对称，降低飞控系统的姿态修正负荷。机臂主体采用镂空桁架式结构，在臂身侧面加工出连续的减重槽，在保证臂体抗弯、抗扭刚度的前提下大幅削减无效结构重量，镂空结构同时可以减少飞行时的空气阻力，避免臂体在高速气流下产生紊流干扰旋翼下洗流。每个臂端的动力支座采用阶梯式定位结构，电机安装座与臂体之间设置定位凸台，装配时可快速保证电机轴线与机架平面垂直，避免电机安装倾斜导致的升力分力偏差，支座周围预留散热间隙，动力单元高负荷运转时产生的热量可通过气流快速带走。

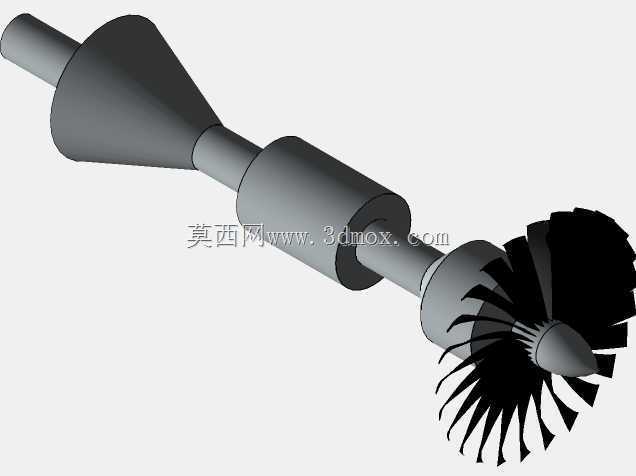

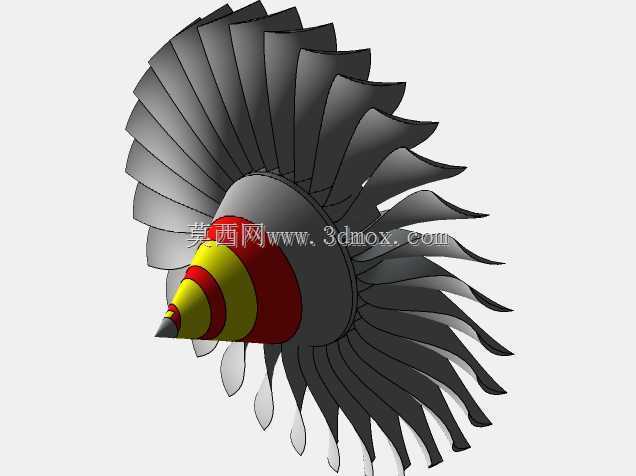

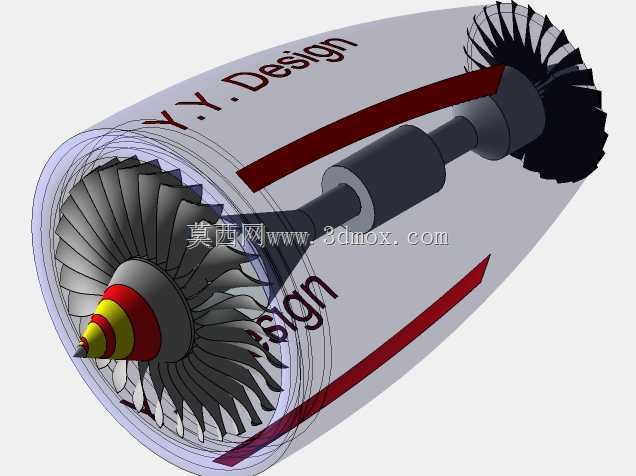

　　外形尺寸方面，整机对角旋翼支点的跨度控制在小型航模的常用尺寸区间，机身中心主体的长宽尺寸预留了充足的航电布置空间，整机垂直高度从旋翼桨尖到机架底部起落架的距离满足地面停放时桨叶不触地的安全边界，底部伸出的小型支撑脚采用轻量化柱状结构，停放时可支撑整机保持水平，起降过程中可缓冲落地冲击，避免机身底部的载荷模块直接碰撞地面。喷气动力相关的管路与控制元件沿机臂内侧走线布置，管线全部嵌入臂体的预留走线槽内，不会外露干扰旋翼转动，燃油或者动力介质的存储单元布置在机身重心位置，避免介质消耗过程中整机重心发生偏移影响飞行稳定性。

　　机架各连接部位采用螺栓紧固加定位销的组合连接方式，机臂与中心基板的交接处设置加强筋，分散飞行时动力单元传递的振动载荷，避免长期飞行后连接部位出现松动疲劳。旋翼桨叶采用快拆式安装结构，桨根与电机输出轴的配合位设置卡位，维护更换桨叶时无需专用工具即可快速拆装，外场飞行测试时可快速替换受损桨叶。整机结构在建模过程中完整还原了每个零件的装配关系，包括紧固件、走线槽、安装孔位的相对位置，设计人员可直接基于该模型开展干涉检查、重心测算与气动仿真，也可根据实际载荷需求调整机臂长度、动力单元安装位置，衍生出不同起飞重量的旋翼喷气验证载具。
