多旋翼无人机挂载气动弹丸发射装置

　　这套结构面向低空作业平台的机载任务载荷设计，核心是把一套轻量化气动发射机构集成到多旋翼无人机下方，使平台在悬停或低速飞行状态下，能够向地面目标连续释放球形弹丸。它并不是简单把地面发射器搬上飞行器，而是围绕机载载荷的重量、重心、振动、供弹可靠性和安装边界重新组织，适合用于场地标记、靶标触发、低空演练、区域警示或特定作业场景中的非接触式投放。

　　从实际用途看，装置的工作方向以垂直向下为主。无人机到达目标区域上方后，发射轴线与机身下方空间保持贯通，弹丸依靠压缩气体瞬时加速，从发射管末端射出。相比自由落体投放，气动方式能够在较低高度下保持更明确的初速度和落点一致性，也能降低风扰对小球轨迹的影响。对于需要在地面留下彩色标记、触发轻型感应目标或完成短距离弹丸投放的任务，这种机构比复杂武器化结构更克制，结构组成也更适合小型飞行平台承载。

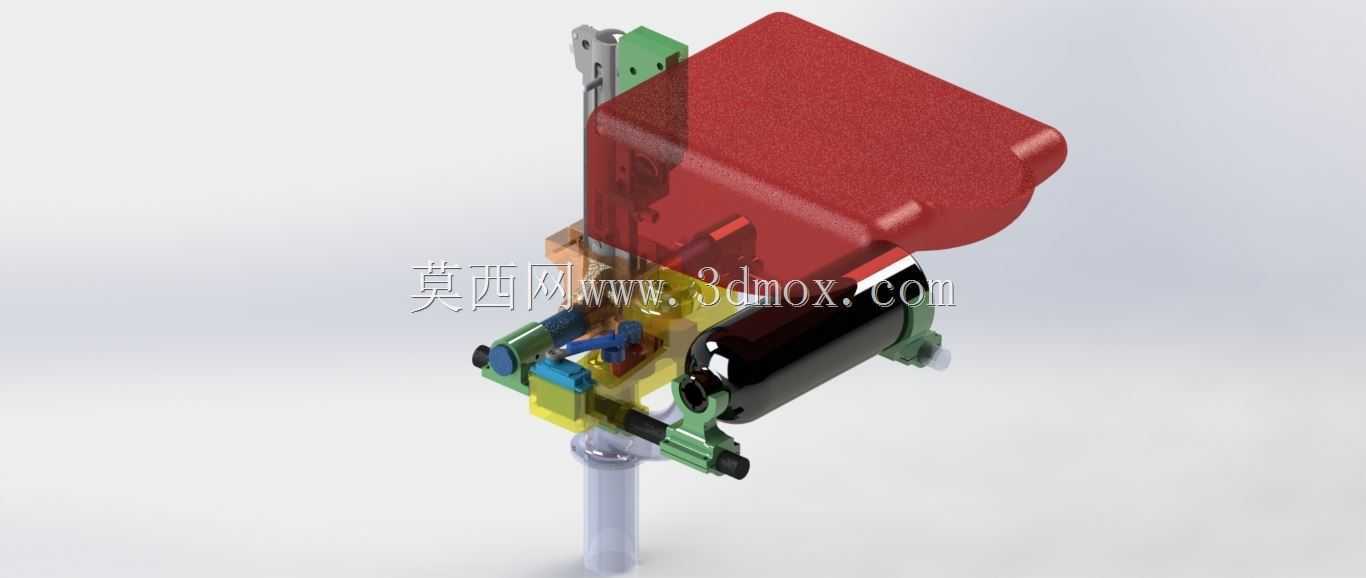

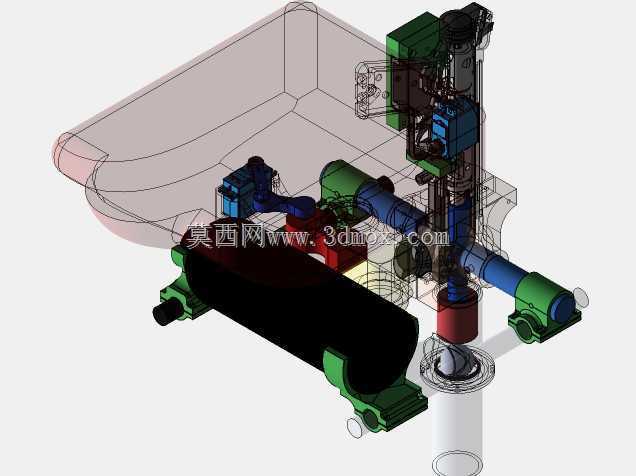

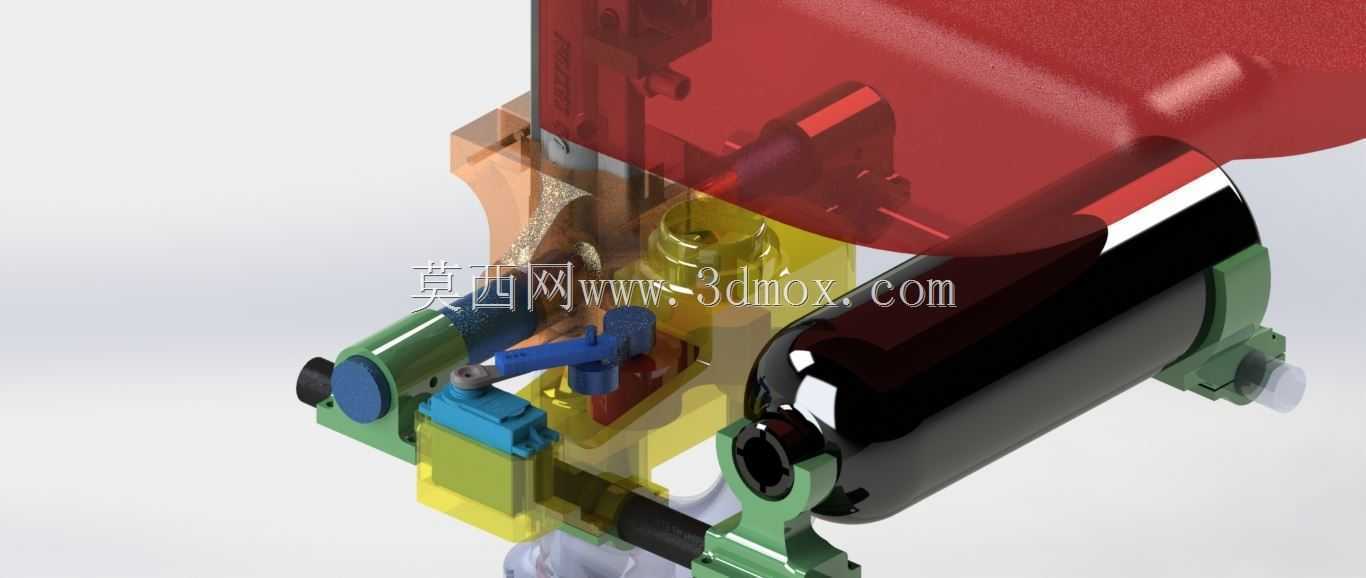

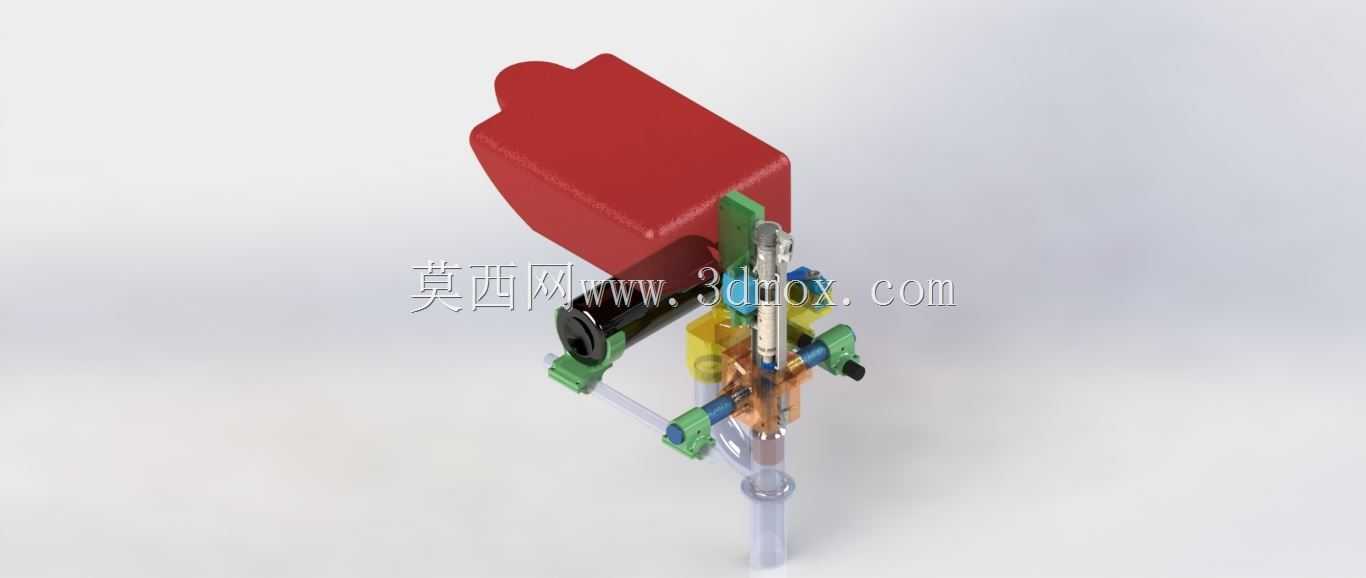

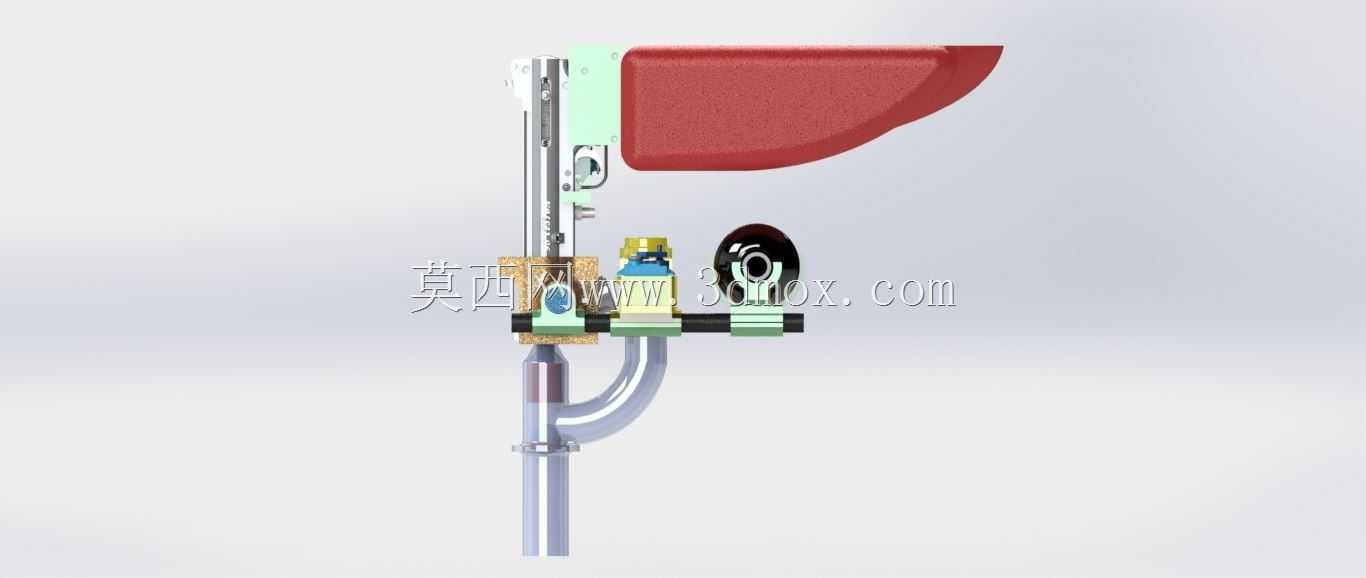

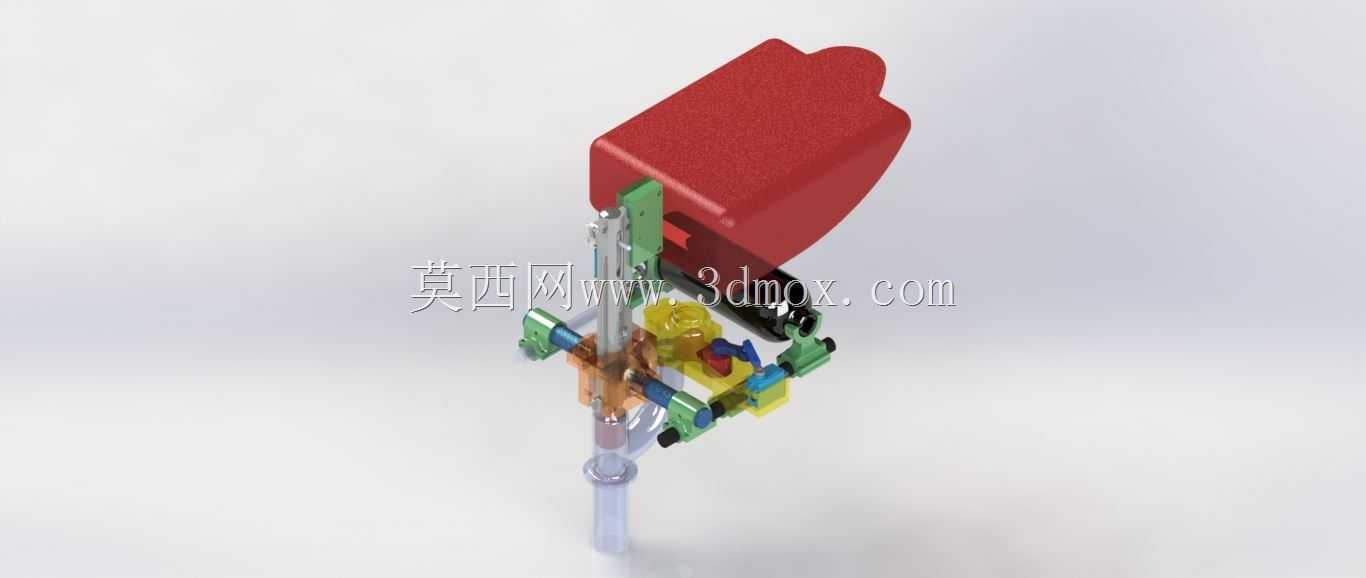

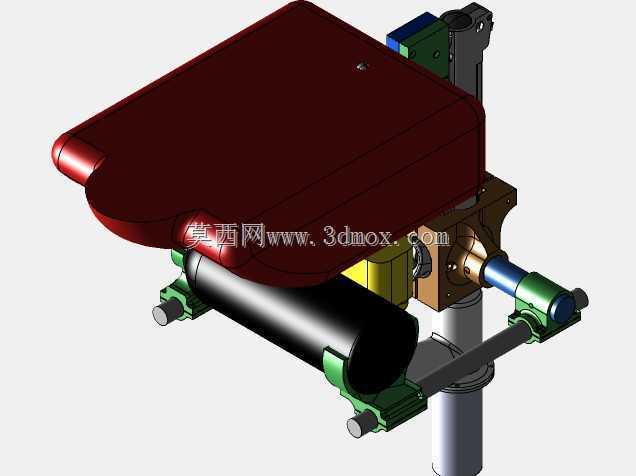

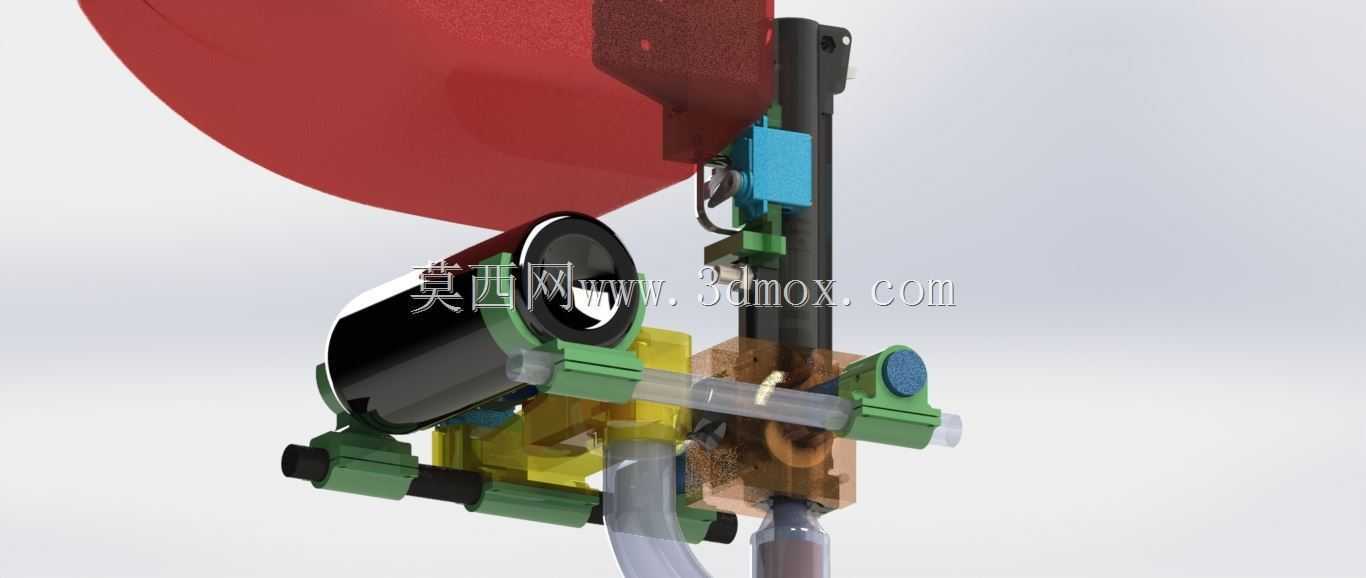

　　整体布局上，发射管、气路元件、储料送料部件和挂载框架被压缩在一个相对紧凑的盒式空间内。黑色圆柱状压力瓶沿装置一侧布置，既作为储能元件，也通过支架参与整体刚性支撑；发射通道位于中部，靠近无人机重心投影线，能够减少单发动作对机身姿态的扰动。控制阀组、接头和管路集中在下部及侧部，便于检修，也让高压气流路径尽量短直。储料与进料区域采用透明或半透明结构表达，在三维模型中可以直接观察球弹堆积、拨料位置和进入发射腔的路径。

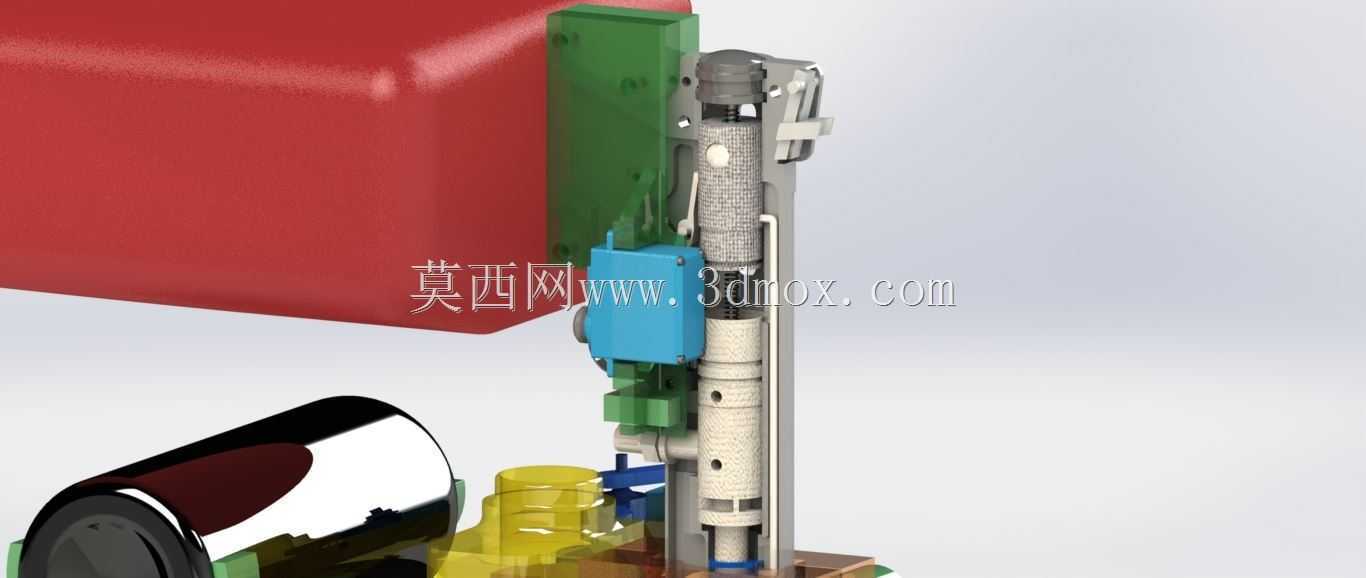

　　设计思路的重点不在追求单发威力，而在保证连续供弹和飞行安全。球形弹丸表面光滑，若仅依赖重力滑入狭窄气道，容易在料口形成桥架或卡滞；因此送料器子机构中引入振动辅助思路，通过微小振动破坏球弹之间的静态咬合，使料斗内弹丸持续重排。拨料动作与气阀启闭需要形成明确节拍：先让单颗弹丸进入定位位置，再关闭供料通道并释放压缩气体，避免气流反窜把后续弹丸吹乱。模型中不同颜色的零件对应阀体、料道、支架、发射管和安装座，结构关系清晰，适合在三维环境中检查干涉和运动空间。

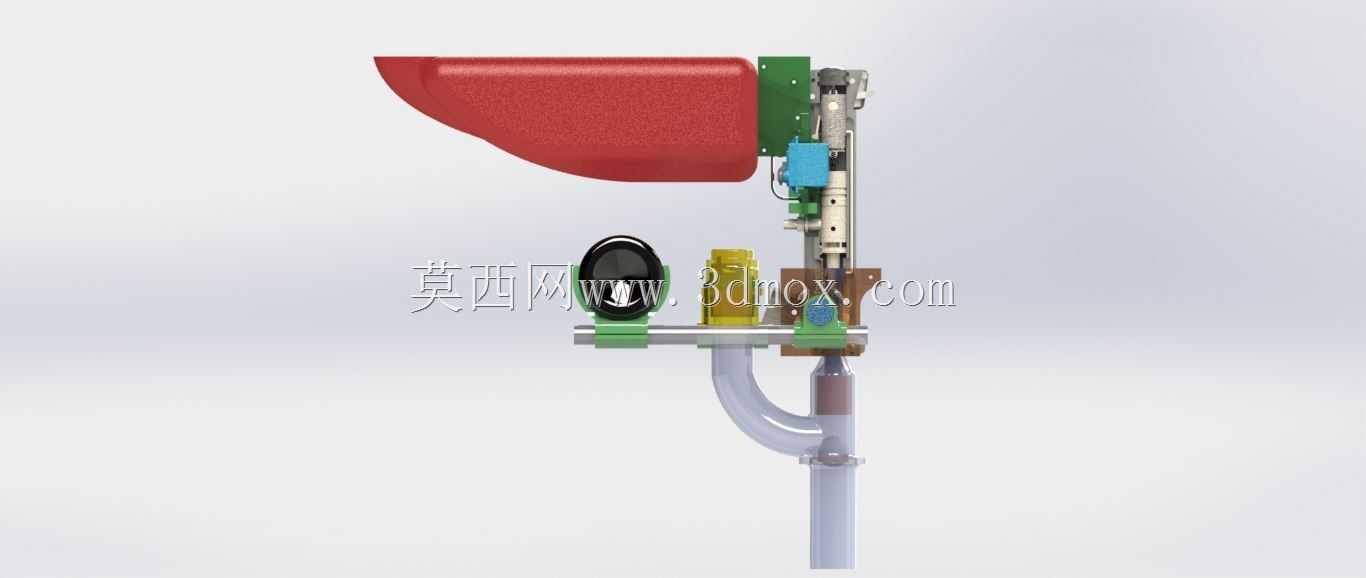

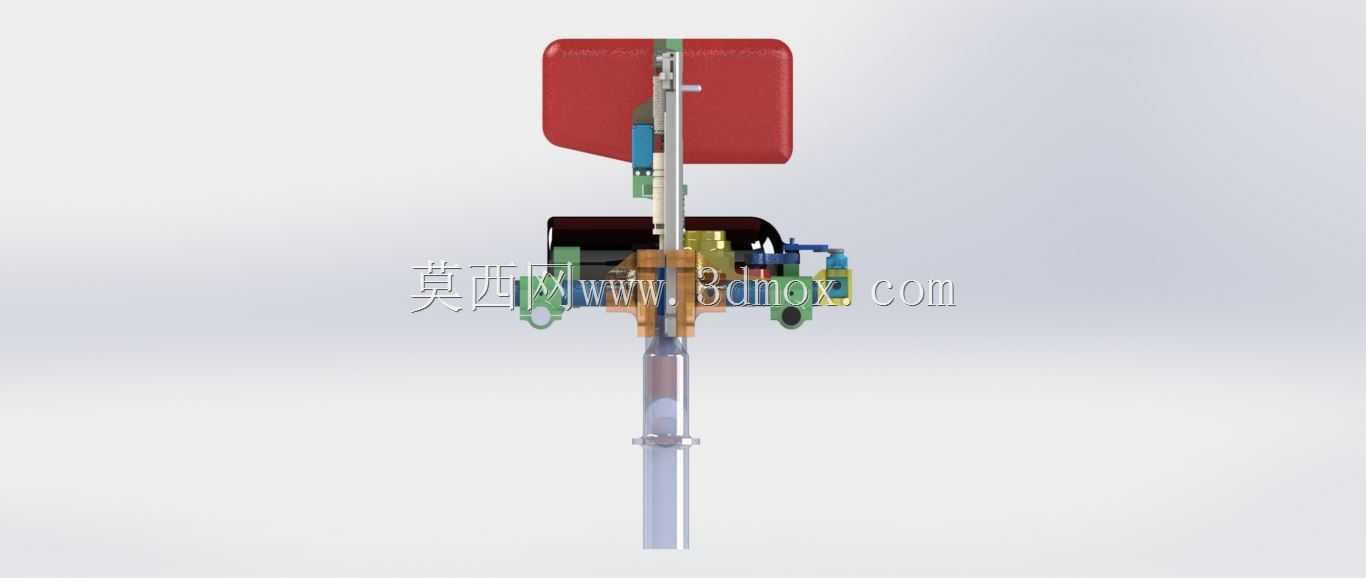

　　机载设备对外形尺寸和安装边界非常敏感。该装置顶部需要与无人机起落架或任务吊舱连接，挂载点应尽量对称布置，保证载荷重心位于飞控可补偿范围内。装置上表面不能侵入螺旋桨下洗通道，侧面也不能突出到机臂折叠或维护操作区域；发射管下端则要与起落架足底保持安全距离，防止弹丸出膛后碰到架体。压力瓶安装方向、管路弯折半径和阀件厚度都需要在整机装配中复核，尤其是无人机起降时，下方载荷不能先于起落架接触地面。

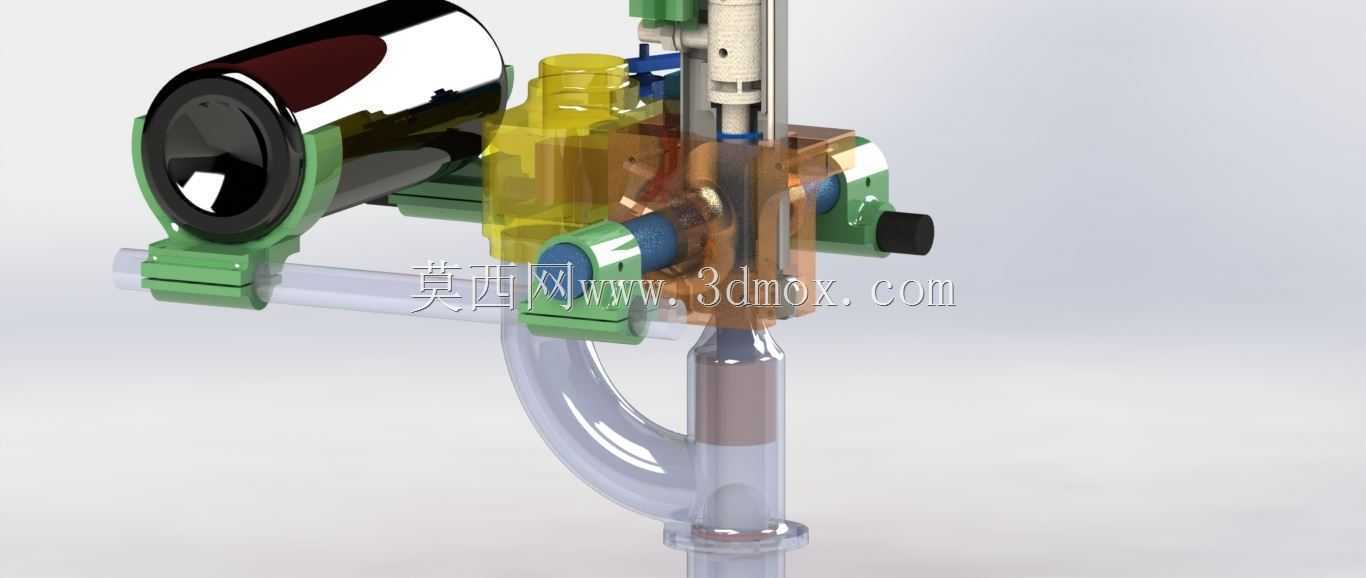

　　气路设计方面，压缩空气从储压单元经控制阀进入发射腔，瞬时膨胀推动弹丸沿管运动。为了降低空中反冲，发射方向与无人机组装中心尽量重合，同时避免侧向排气冲击机身板件或线缆。阀组选择短行程、响应快的形式，有利于控制每次释放的气体量；节流和密封位置则要兼顾低压泄漏与高频动作。对于轻型多旋翼而言，过大的气瓶会牺牲续航，过小的储气量又会限制连续发射次数，因此瓶体容积、发射压力和任务弹数之间需要按平台载荷能力平衡。

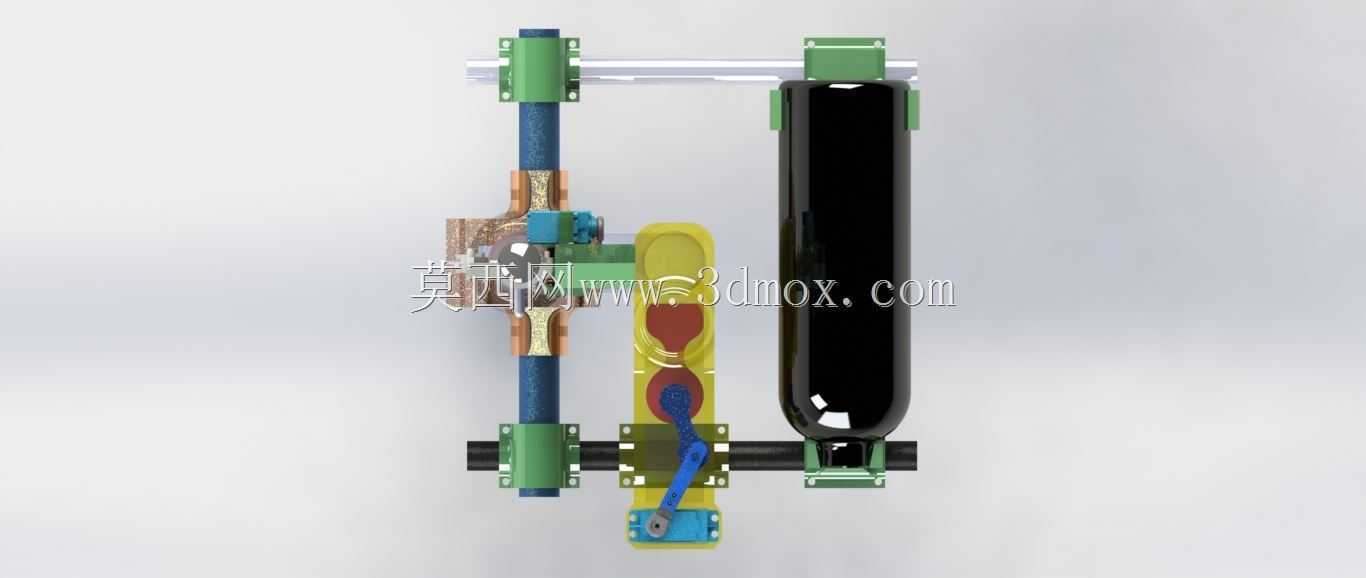

　　送料结构是该装置区别于固定发射器的关键。料斗内球弹数量变化会改变堆积压力，飞行姿态倾斜也会影响弹丸流向料口。模型通过分层料道和局部振动布置，让弹丸在悬停姿态下优先汇入单排通道，再由拨料件逐颗送入发射位置。料道内壁不宜设置突变台阶，转角处应保持圆滑，防止球弹在高速气流和振动共同作用下卡死。检修时，料斗和发射管连接区应能快速打开，以便清理碎弹、灰尘或误入的小颗粒。

　　从结构建模角度看，这套装置对装配约束要求较高。挂载框架承担气瓶、阀组和料斗的复合载荷，支架壁厚不能只按静态重量估算，还要考虑着陆冲击、飞行振动和发射瞬间反作用力。紧固件位置应避开管路运动空间，气瓶抱箍需要保留防滑和缓冲接触面。发射管与阀座之间的同轴度会影响弹丸加速稳定性，若偏心过大，光滑球弹可能在管内摩擦不均，导致落点离散。线缆和气管沿框架边缘固定，避免悬空段被螺旋桨气流带动。

　　在应用落地时，这类装置通常作为无人机任务挂载的一部分，与飞控、遥控触发单元和地面任务流程配合。操作员关注的不只是能否发射，还包括挂载后整机续航变化、重心偏移、备弹数量、气瓶压力维持、目标高度与落点精度。模型把气动、供弹、安装和发射四条功能链放在同一装配中，能够帮助结构设计人员快速评估机载边界，也便于后续把概念方案细化为可加工的轻量载荷。
