多旋翼无人机螺旋桨叶轮叶片结构

　　该叶轮叶片属于小型多旋翼无人飞行器的升力发生部件，核心作用是在电机高速旋转时，通过叶片翼型对空气做功，将电机输出的旋转扭矩转化为沿桨轴方向的稳定推力，为整机提供悬停升力、平飞拉力以及姿态调整所需的力矩差。这类叶片广泛应用在消费级航拍无人机、小型巡检无人机、农业植保微型机以及教学验证类旋翼平台上，其工作状态直接决定飞行器的载重能力、续航时长、飞行稳定性与振动噪声水平。

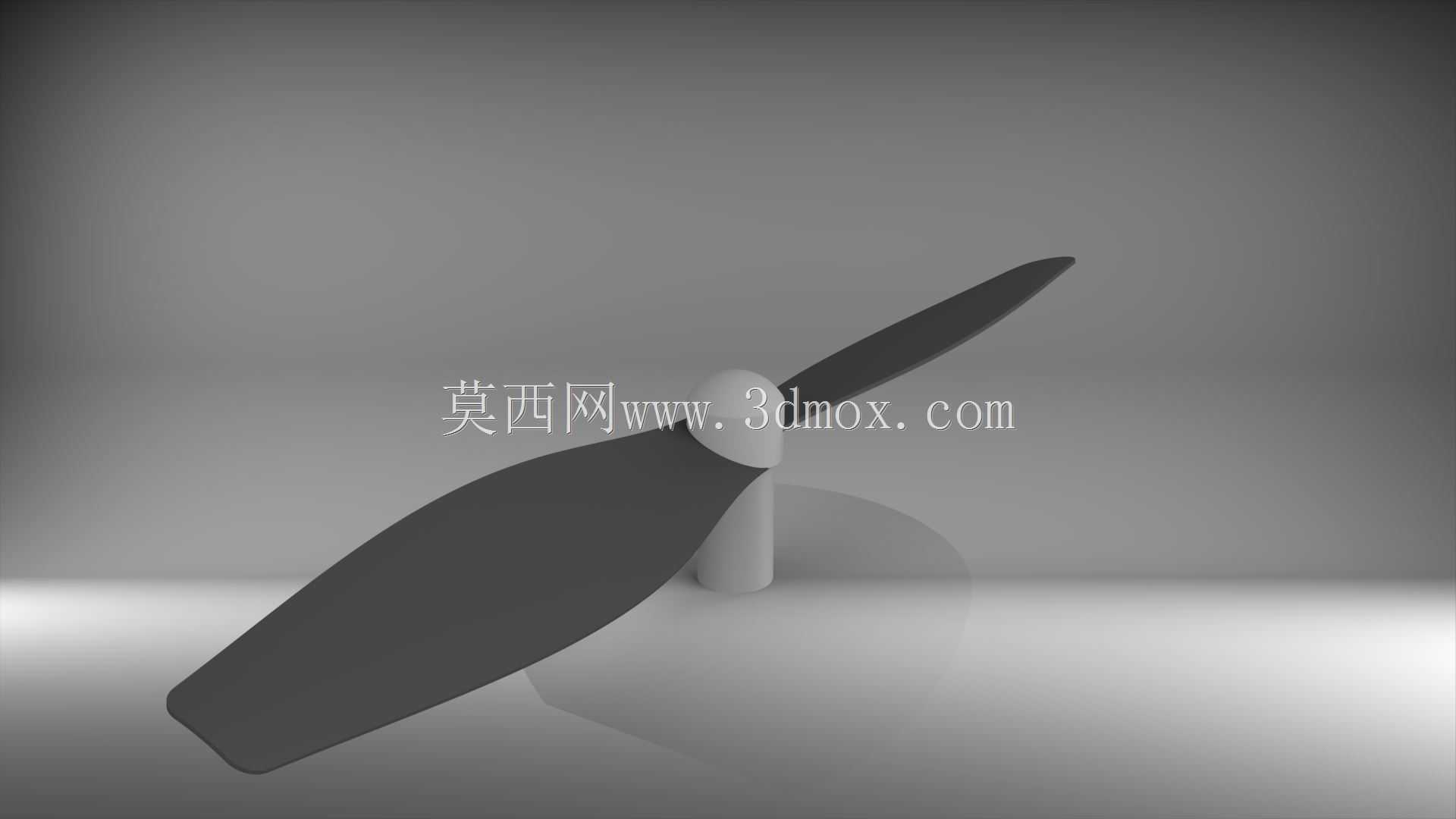

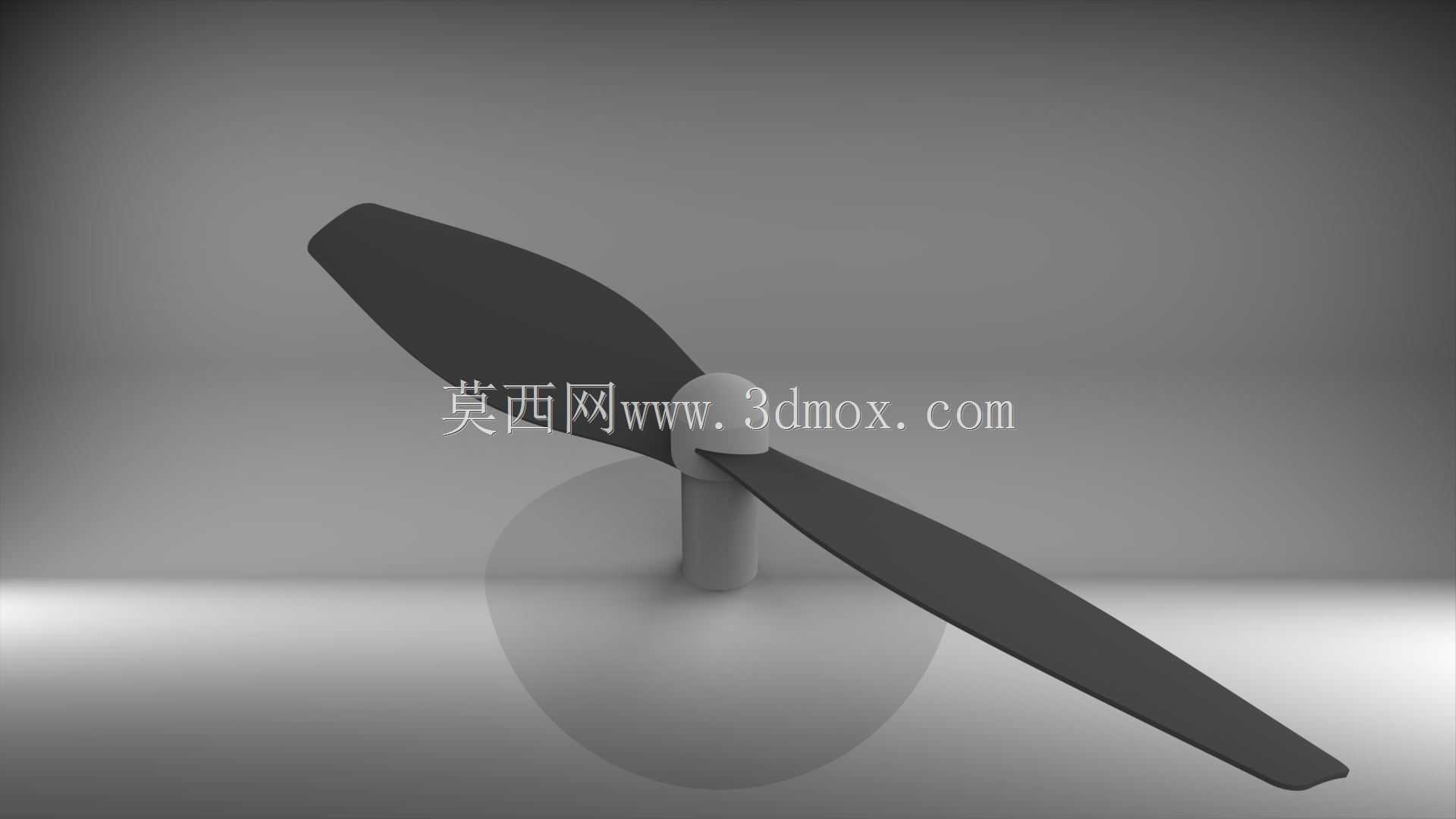

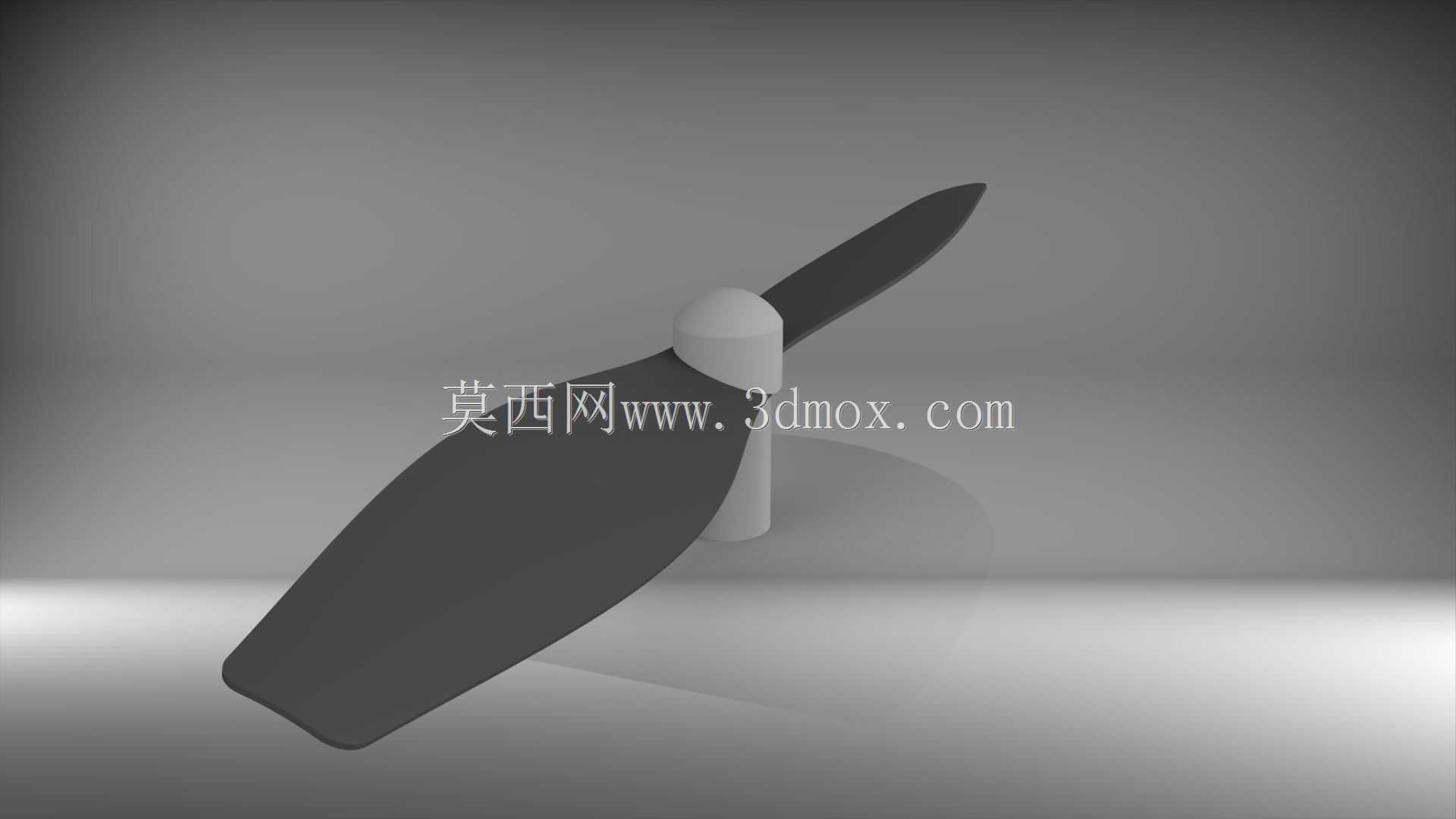

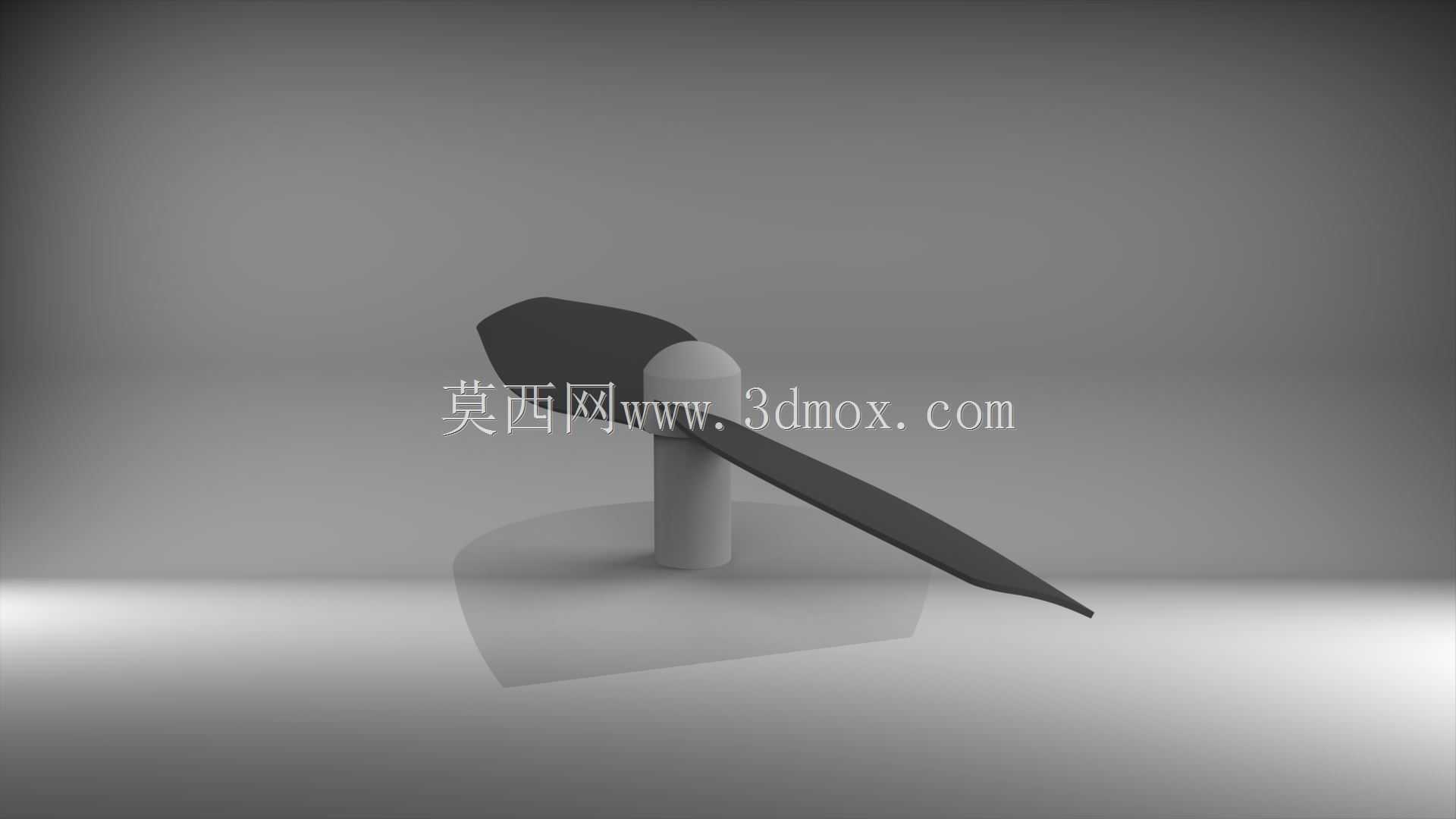

　　从结构组成来看，整套部件包含两片对称布置的桨叶、中心安装座以及配套的桨毂连接段。桨叶根部通过夹持或锁附结构与电机输出轴端的桨座固定，旋转时两片桨叶的质心需严格落在旋转轴线上，避免不平衡离心力引发整机高频振动。建模过程中首先需要确定桨叶的旋转直径，这一尺寸直接和无人机的起飞重量匹配：起飞重量越大，所需桨盘面积越大，桨叶长度也相应增加，同时要保证相邻旋翼的桨尖在飞行过程中不会发生干涉，尤其是折叠机臂机型，在机臂展开、锁止两个状态下都要预留足够的安全间隙。

　　桨叶的翼型设计是整个部件的核心，沿展向从根部到桨尖，翼型的弦长、厚度、安装迎角均呈渐变分布。根部区域靠近桨毂，线速度较低，需要更大的弦长与结构厚度来传递扭矩、承受离心拉力，同时预留安装孔或夹持面的结构空间；越靠近桨尖，旋转线速度越高，翼型弦长逐步收窄，扭转角持续减小，既可以优化沿桨展方向的拉力分布，避免桨尖区域过早出现气流失速，也能降低桨尖涡带来的诱导阻力与气动噪声。建模时需要先搭建多个基准截面，分别定义不同展向位置的翼型轮廓与扭转角度，再通过放样融合生成连续的桨叶曲面，保证翼面过渡顺滑，没有局部凹凸或曲率突变，否则实际旋转时会在曲面异常位置产生气流分离，额外增加功率损耗。

　　外形与安装边界方面，桨叶中心安装座的内孔或夹持槽尺寸需要和标准无刷电机的桨轴规格匹配，常见的安装接口包含光轴压片锁紧、螺纹自紧以及快拆卡扣三种形式，设计时要保证安装面与电机轴的垂直度，若桨叶安装面存在倾斜，旋转时会产生周期性的拉力波动，直接传导至飞控的加速度计，引发姿态解算偏差。桨叶的厚度方向需要兼顾气动效率与结构强度：过薄的桨叶在高速旋转、大拉力工况下容易发生翼面颤振，甚至出现根部断裂；过厚则会增大翼型阻力，降低电机续航效率。实际结构中通常会在桨叶内部沿展向布置加强筋或采用碳纤维复合铺层思路，在控制重量的前提下提升抗弯、抗扭刚度。

　　在工程应用场景中，这类两叶螺旋桨常搭配正反旋向成对使用，多旋翼平台的相邻电机转向相反，对应桨叶的翼面扭转方向也相反，以此抵消单个旋翼旋转产生的反扭矩，避免整机在空中发生偏航。设计阶段还需要校核桨叶的静平衡与动平衡：单片桨叶的质心偏差需要控制在极小范围内，成对安装的两片桨叶重量差也需严格限制，否则高速旋转时的离心激振会通过电机座传递到机身上，不仅会导致航拍画面出现果冻抖动，长期振动还会造成机身上的紧固件松动、电子元器件焊点疲劳失效。

　　从三维建模的实操角度，完成主体曲面后还需要对桨叶根部做过渡圆角处理，避免根部与安装座衔接位置出现应力集中，在频繁起降、突发阵风冲击的工况下，根部是整个桨叶受力最大的区域，离心拉力与气动弯曲力矩全部在该位置汇总，圆角过渡可以大幅降低局部应力峰值。桨尖部位通常会做小幅后掠或修形，用来打散桨尖涡流，降低旋转噪声，同时减少桨尖碰擦障碍物时的断裂概率。整套模型的装配关系需要完全还原实际装机状态，确保安装接口的配合尺寸、桨叶的旋转包络范围都和真实硬件一致，可直接用于飞行器动力匹配仿真、气动效率验算以及整机装配干涉检查，也能作为3D打印试制桨叶、小批量注塑桨叶模具开发的结构参考。
