直列四缸内燃发动机总成结构设计

　　直列四缸动力单元在乘用车、轻型商用车、小型工程机械以及固定式发电机组中应用极为广泛，其结构紧凑、平衡性好、维修便利的特点使其成为中小排量动力配置的主流方案。这套三维总成完整呈现了从缸体、缸盖、气门机构到进排气歧管、曲轴输出端的全部核心部件，可用于动力舱布置校核、教学演示以及零部件干涉检查。

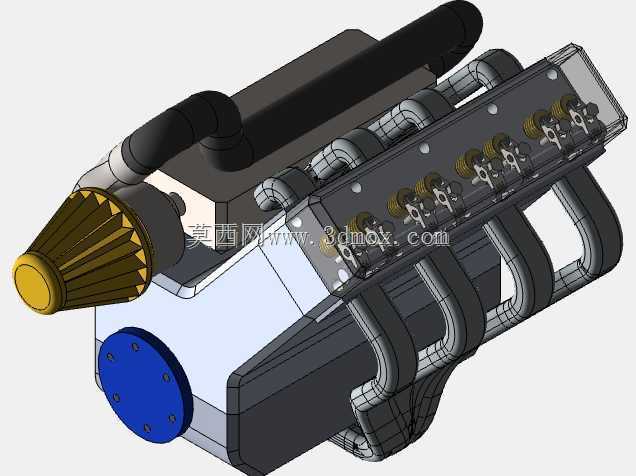

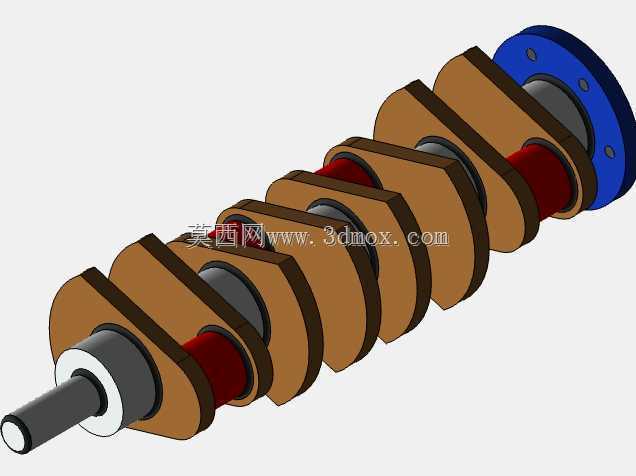

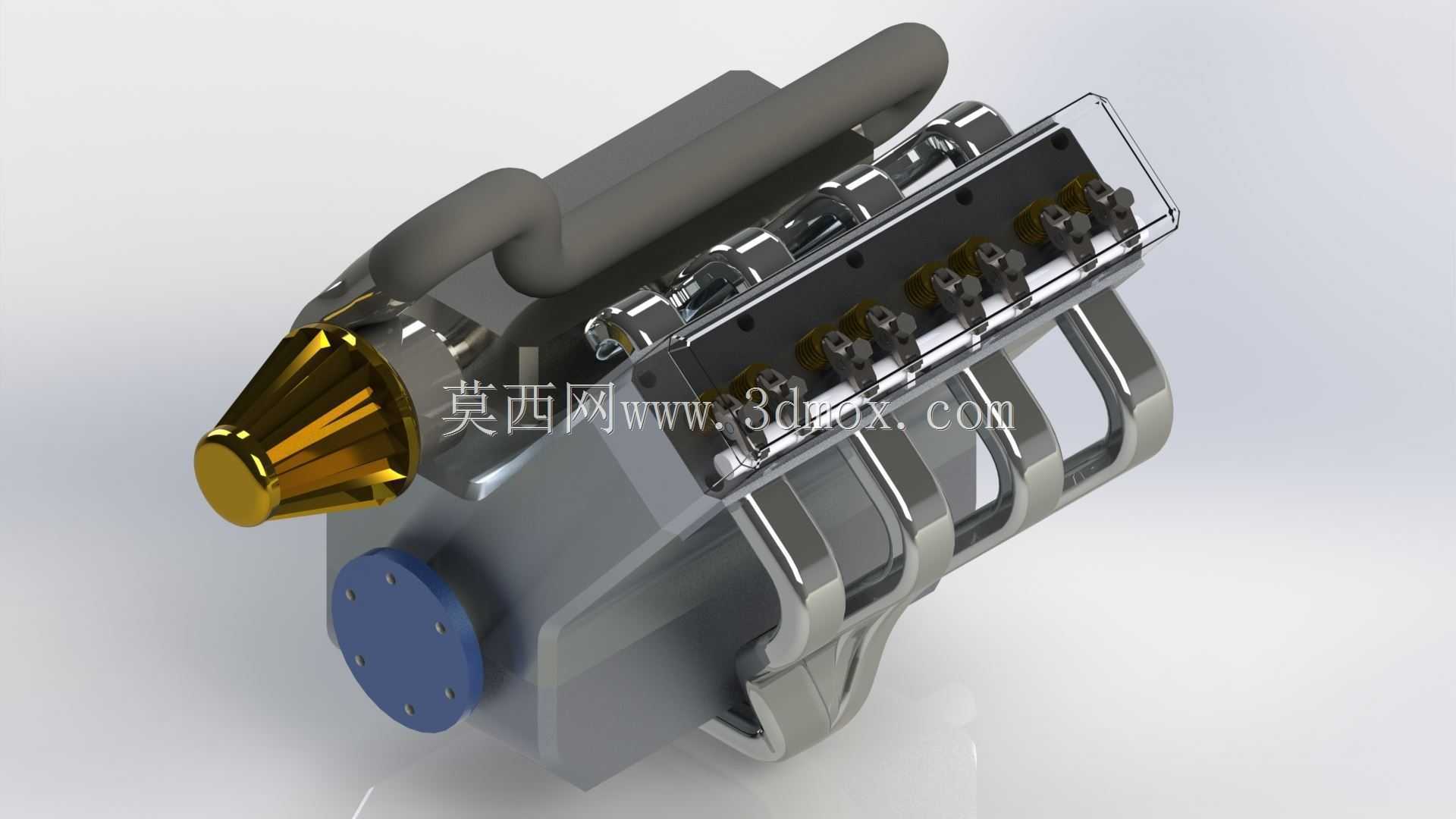

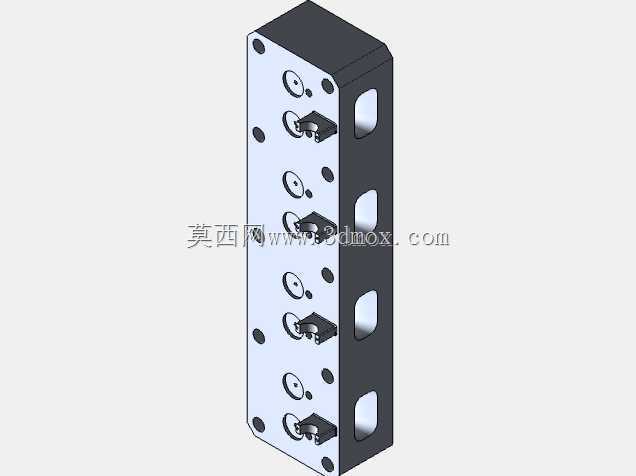

　　从实际用途来看，该类发动机通过活塞往复运动将燃油化学能转化为曲轴旋转机械能，前端蓝色法兰盘为动力输出接口，可对接离合器、变速箱或发电机输入轴；锥齿轮状结构位于前端辅助驱动区域，用于驱动机油泵、分电器或正时机构。缸体作为承载基体，内部布置冷却水套与主油道，缸盖上方可见成排的气门弹簧、摇臂与火花塞安装位，四缸按点火顺序依次完成进气、压缩、做功、排气循环。

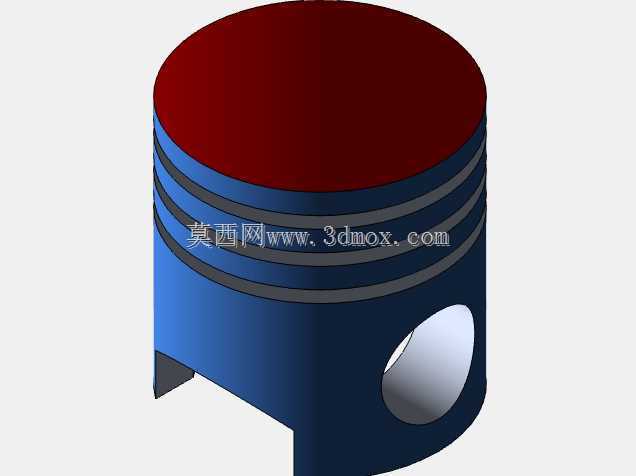

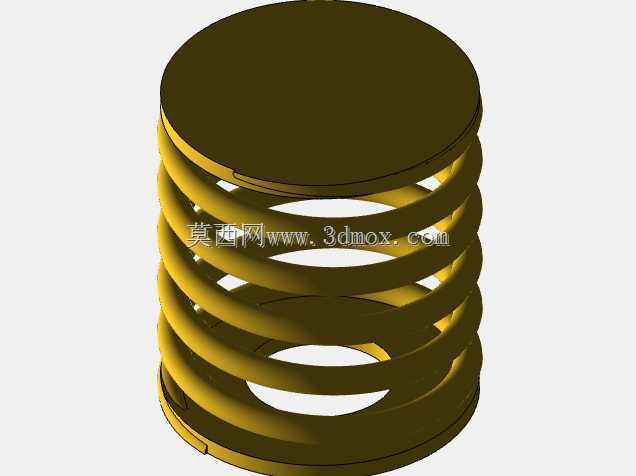

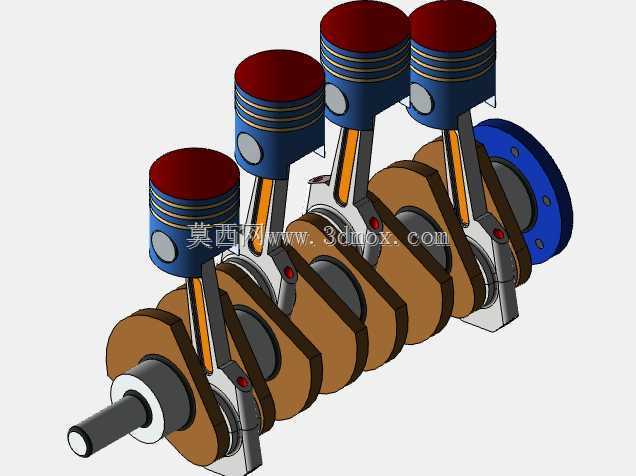

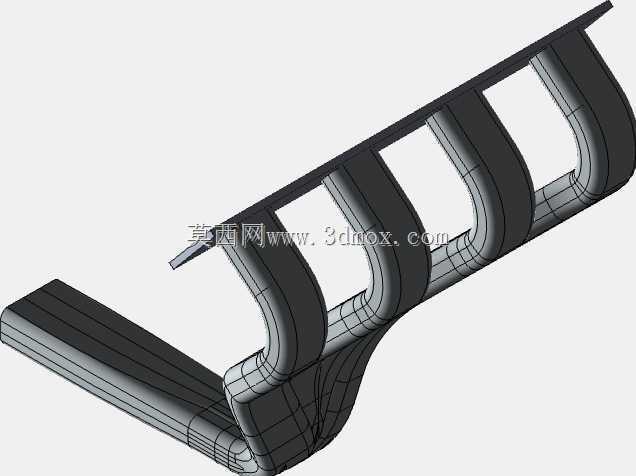

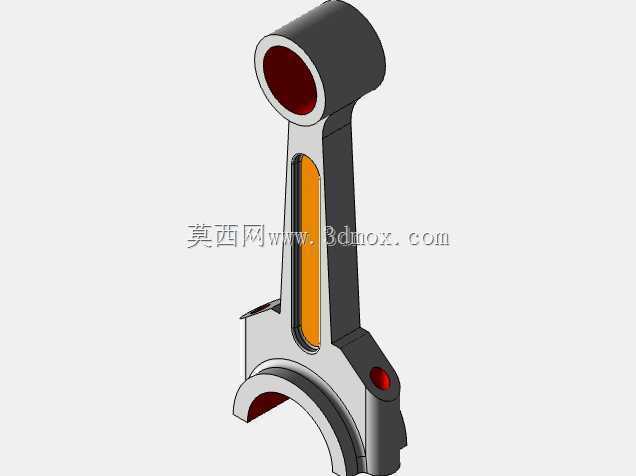

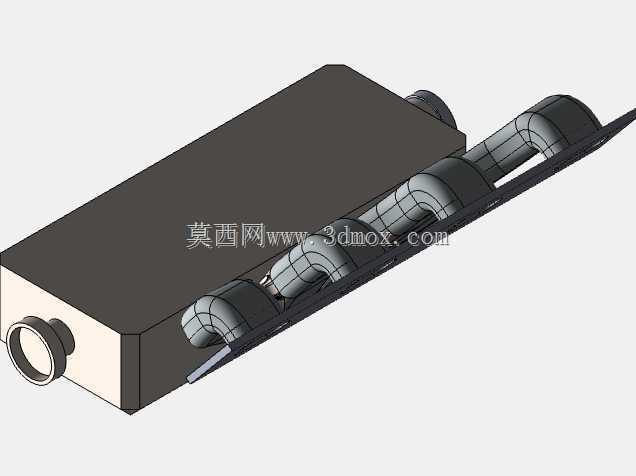

　　建模思路上，整机采用自顶向下的装配逻辑：先以曲轴轴线与气缸中心距为基准搭建骨架，确定缸心距、缸径行程比等关键参数，再逐层叠加活塞连杆组、曲轴飞轮组、配气机构与外围管路。图中黑色弯管为进气歧管，其流道走向经过曲率优化，用以保证各缸充气均匀性；另一侧排气歧管采用分叉汇合结构，兼顾排气脉冲利用与隔热空间。缸盖上部的气门弹簧、锁片、摇臂轴均按实际装配关系排布，弹簧预紧方向与气门中心线重合，避免侧向分力造成偏磨。

　　外形尺寸与安装边界方面，直列四缸布局沿曲轴轴向呈长条状，四缸一字排开使得整机长度较大而宽度较窄，便于横向或纵向布置于机舱。安装时需重点关注三个边界：一是前端输出法兰与被驱动设备的同轴度，法兰端面螺栓孔分布圆决定了对接方式；二是缸体两侧的悬置安装点，其位置直接影响振动隔离效果；三是顶部进排气歧管与机舱盖、防火墙的间隙，弯管最高点需预留拆装与热膨胀空间。

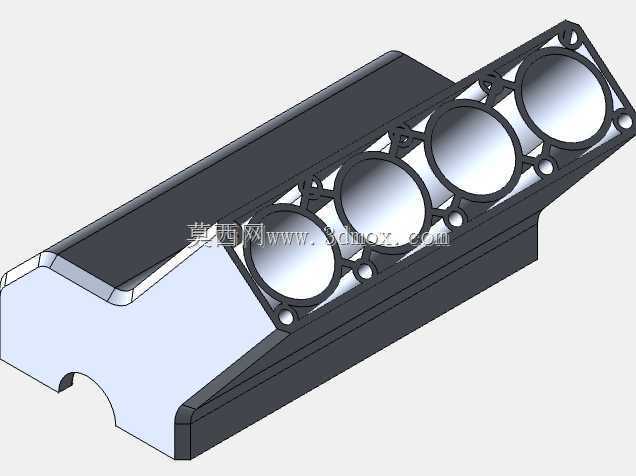

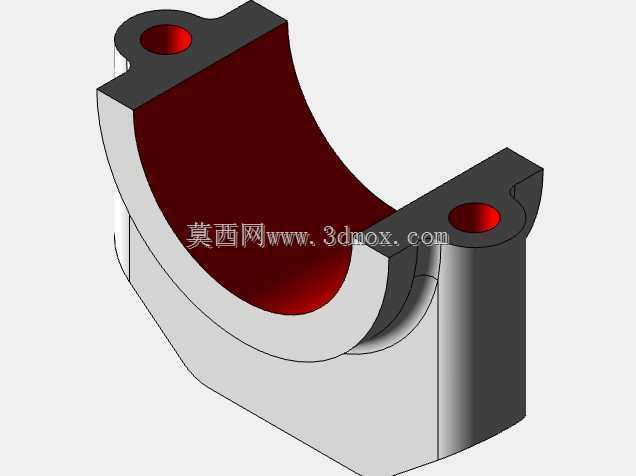

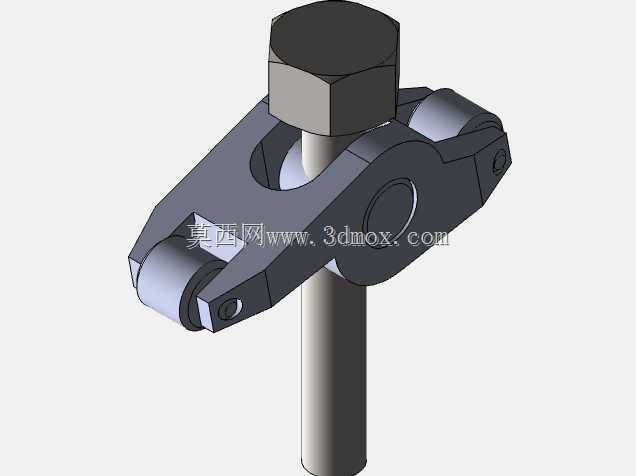

　　结构细节上，缸体侧壁的加强筋沿主轴承座方向延伸，用以承受燃烧爆发压力；水套环绕气缸周壁，保证冷却均匀；油道从主油道分支至各主轴瓦、凸轮轴轴承及液压挺柱，形成压力润滑回路。配气机构采用顶置布局，凸轮轴驱动摇臂进而控制气门开闭，弹簧在气门关闭时提供复位力并保证气门密封贴合。图中半透明显示的壳体部分便于观察内部气门与气道的相对位置，这种可视化处理在做装配工艺评审时，能快速发现零件间的静态干涉与运动包络冲突。

　　在工程应用中，该模型可用于多项校核工作：运动学上可验证活塞在上止点、下止点时与气门的避碰间隙；热力学布置上可评估进排气管长度对充气效率的影响；结构强度上可依据缸盖螺栓分布判断压紧力是否均匀覆盖气缸垫密封带。对于设备选型人员，整机的接口尺寸、悬置点位与外围附件轮廓，是判断其能否装入目标动力舱的直接依据；对于教学与培训，剖视视角能清晰展示四缸机各系统的空间耦合关系，帮助理解可燃混合气在气道内的流动路径与废气排出路线。整体建模保留了工程装配所需的配合层级，零件命名与装配顺序符合实际工艺逻辑，可直接作为后续有限元分析、运动仿真或二维工程图派生的基础数模使用。
