V型六缸汽车发动机整机装配结构

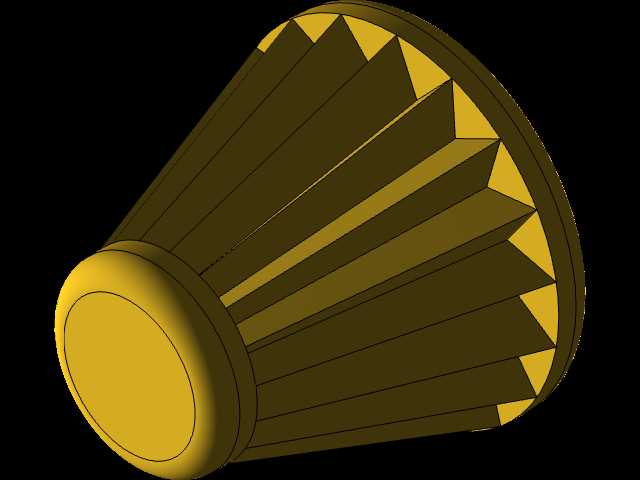

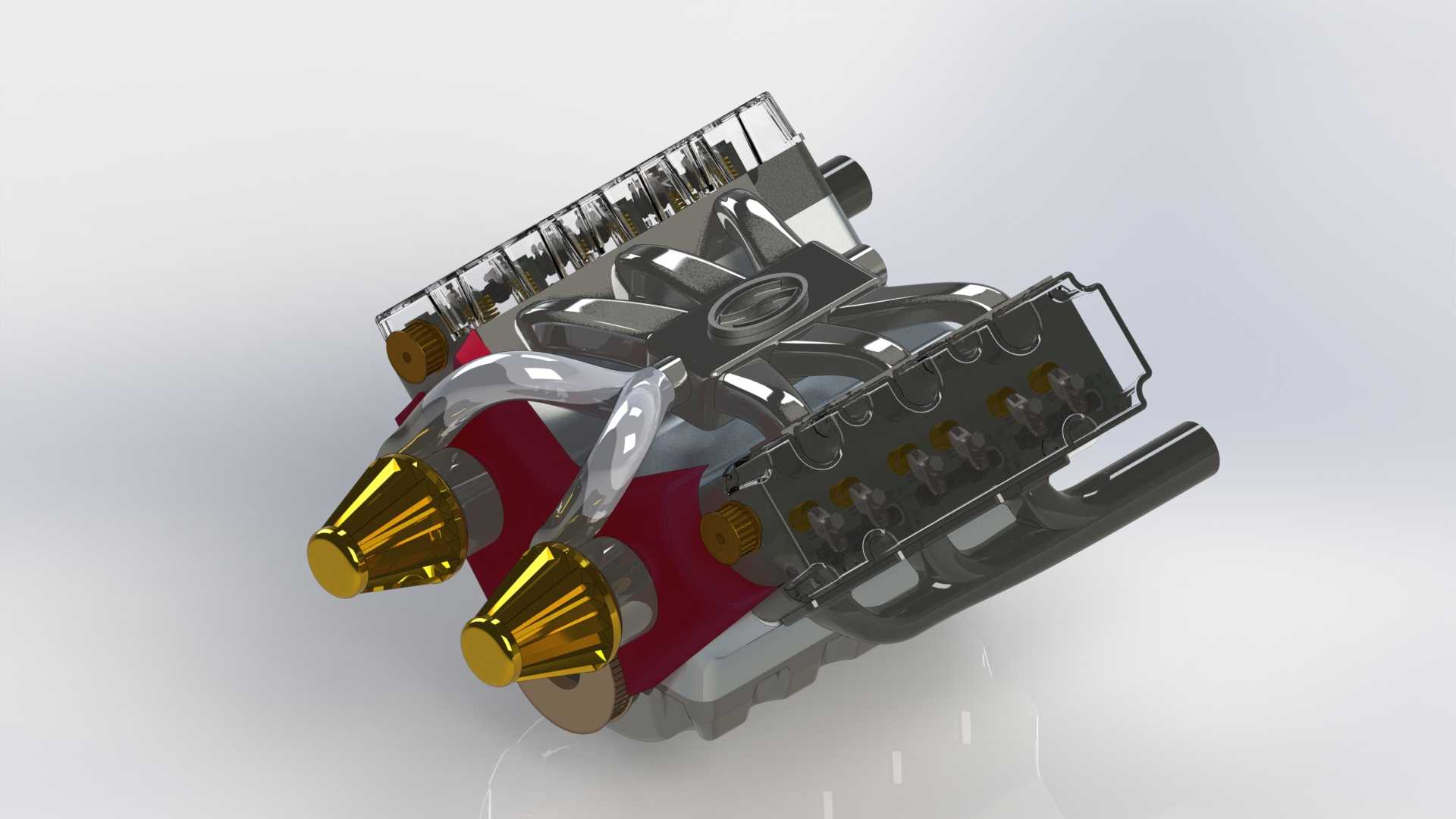

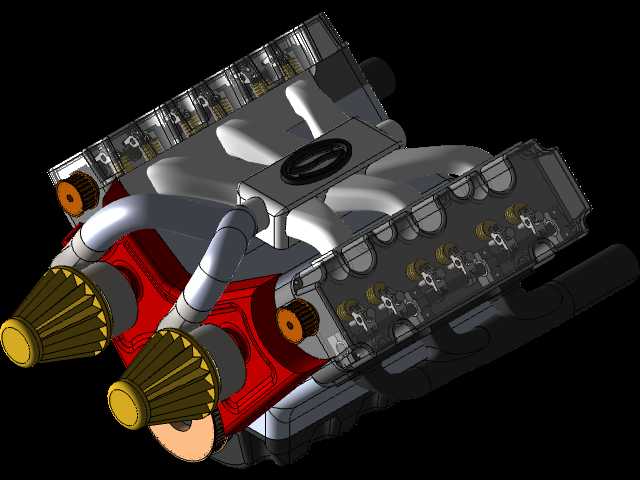

这套V6动力单元的三维装配结构，覆盖了乘用车辆动力输出场景下的核心结构逻辑，日常做动力总成匹配、机舱布局校核、零部件干涉检查时，这类完整装配体能帮工程师省掉大量从零搭建的时间。不同于单缸或直列机型的布局，V型夹角的缸体排布首先要解决的是两侧缸体的夹角精度、曲轴平衡轴的配重对应，以及进排气歧管的走向避让问题，建模时每一处配合面的公差预留都要对应实际加工的工艺要求，比如缸盖与缸体的结合面平面度要求、气门挺柱与缸盖油道的同轴度匹配，都在装配结构里做了对应的约束设置。

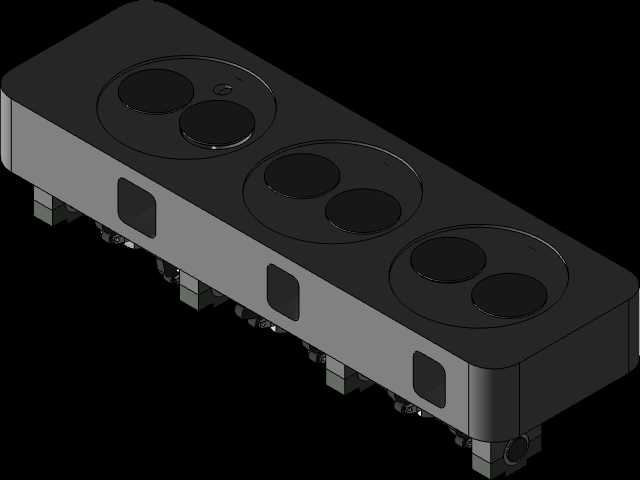

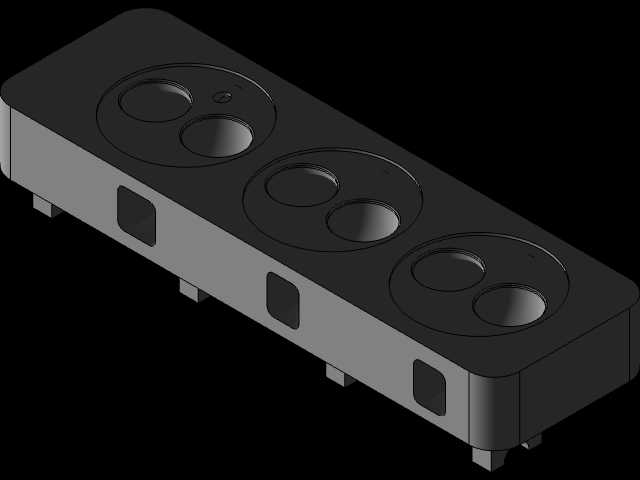

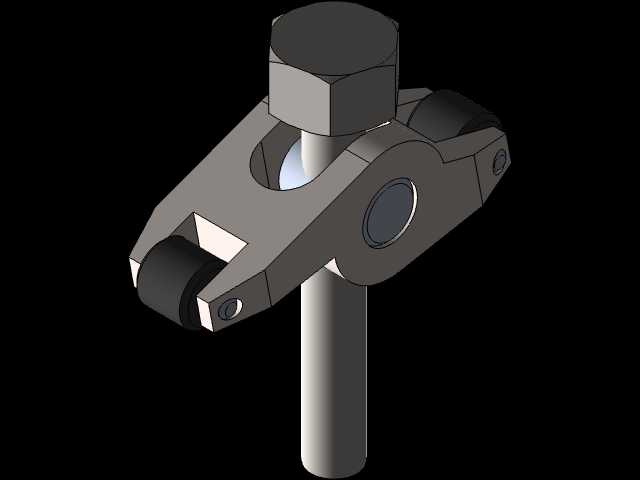

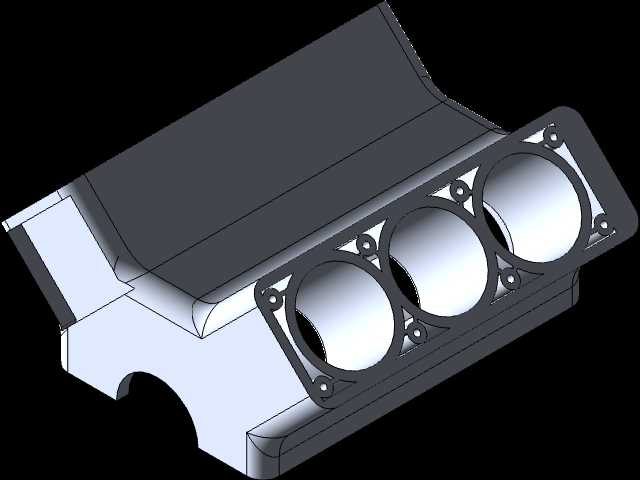

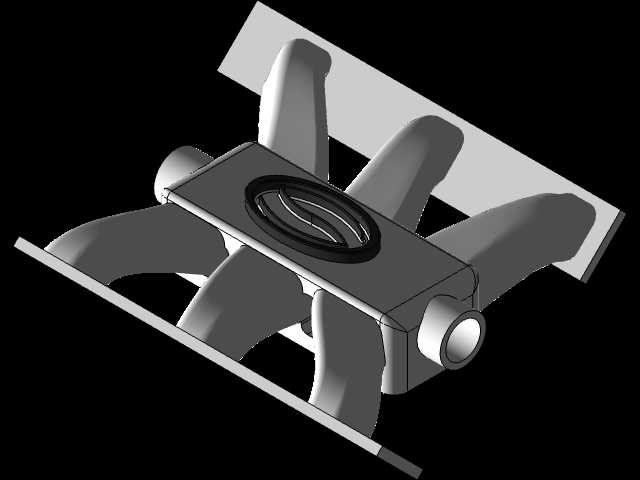

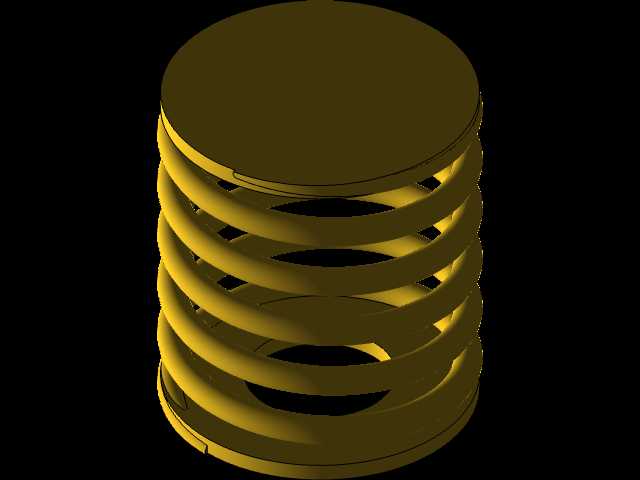

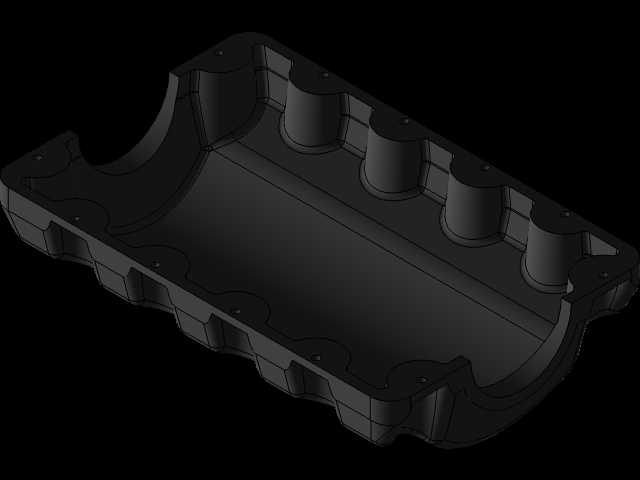

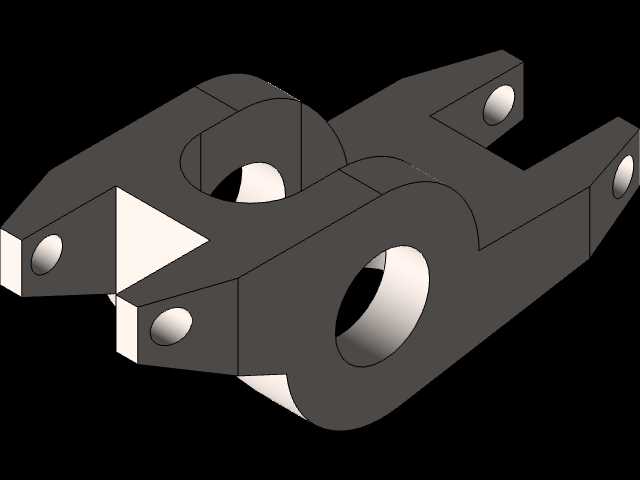

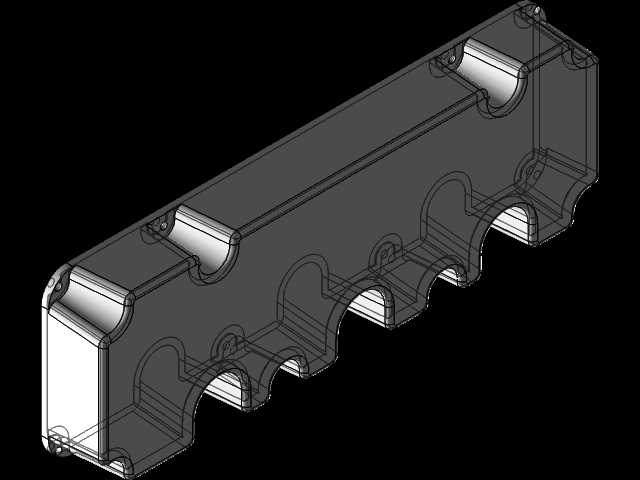

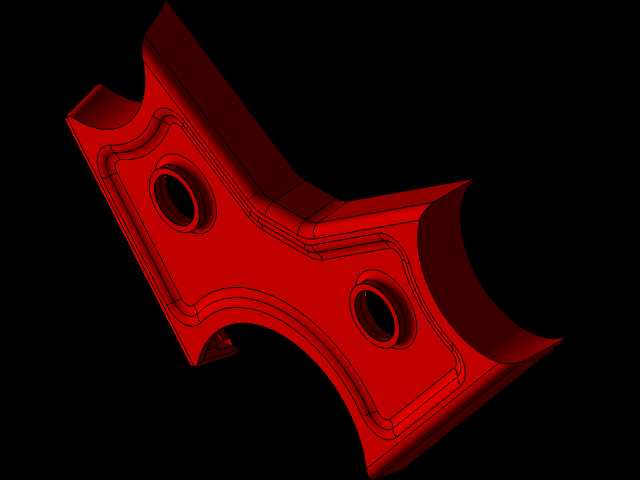

从实际装车的边界来看，这类V6机型的横向宽度比同排量直列四缸更宽，但纵向长度更短，适合前置前驱或者前置后驱的中型、中大型乘用车辆机舱布局，安装时的悬置点分别布置在缸体两侧夹角下方与变速箱连接端，三个主悬置的位置在模型里都做了安装面的预留，方便后续做整车NVH仿真时直接加载约束。两侧缸盖的进排气门采用顶置凸轮轴布局，每缸四气门的结构兼顾了进气效率与排气顺畅度，进气歧管采用对称式腔体设计，保证两侧气缸的进气量偏差控制在工程允许范围内，避免出现各缸做功不均匀导致的怠速抖动问题。

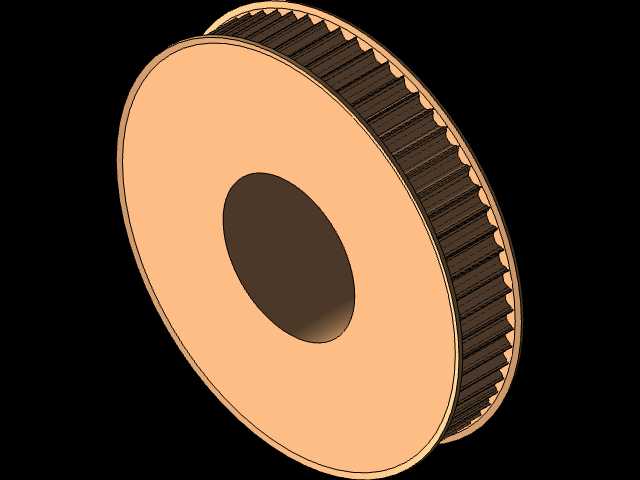

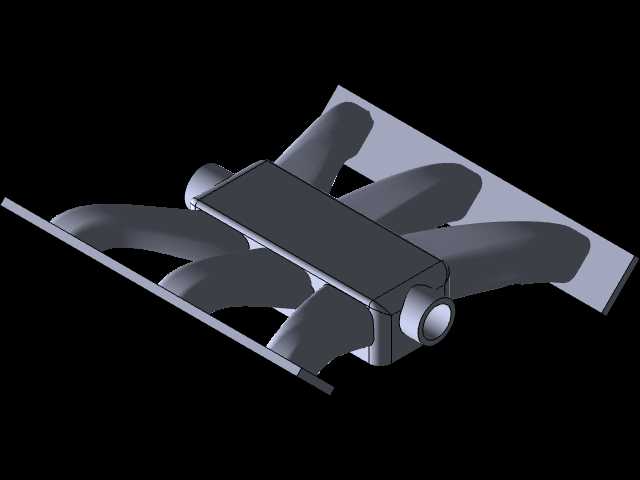

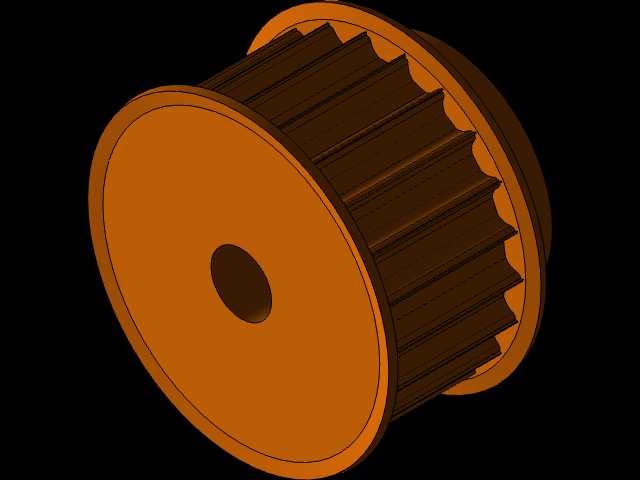

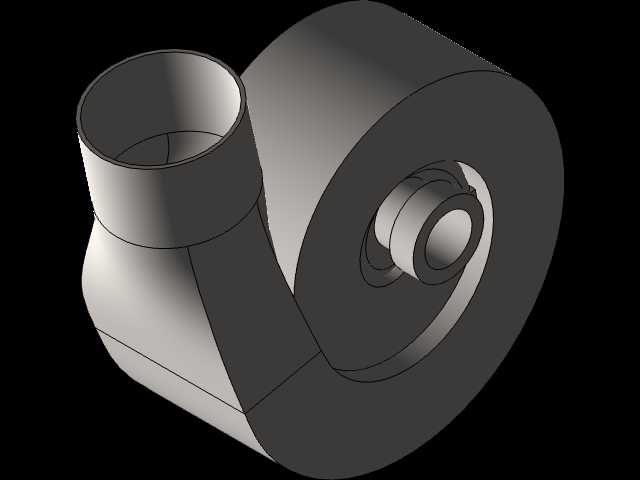

前端轮系的布局整合了水泵、发电机、空调压缩机的安装位，张紧轮的调节行程在模型里做了运动仿真的限位，能直观看到皮带运转时的包角是否符合传动要求，避免实车装配后出现皮带打滑、异响的问题。排气歧管采用等长设计，每一段歧管的长度差控制在极小范围内，保证排气脉冲的一致性，为后续三元催化器的转化效率提供基础，同时排气侧的隔热罩安装位也做了预留，对应整车热管理的布局要求。

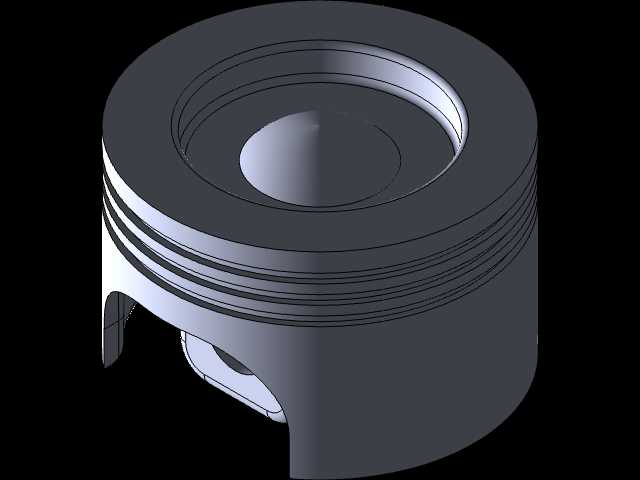

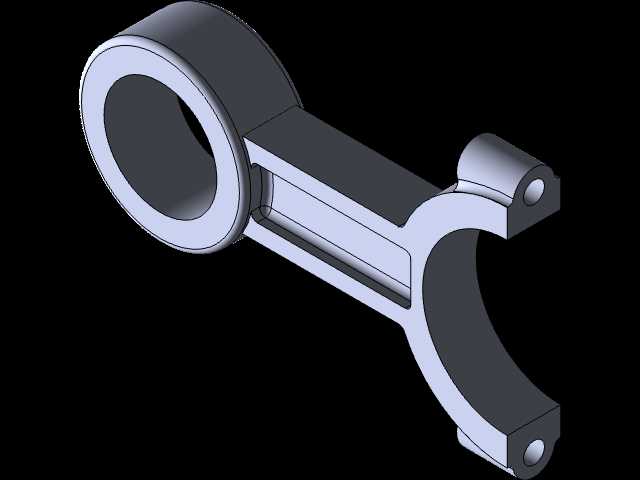

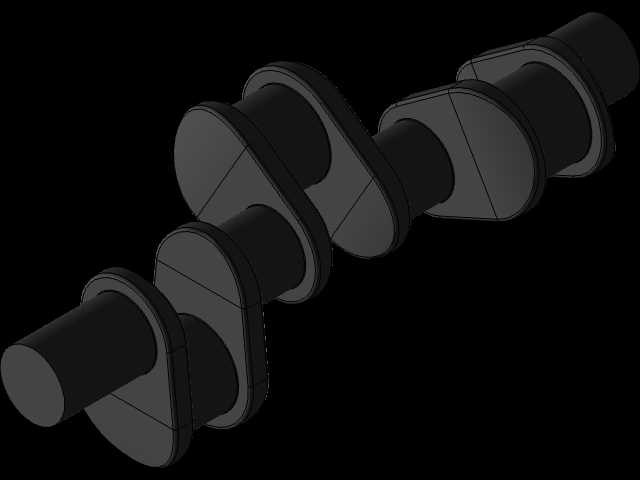

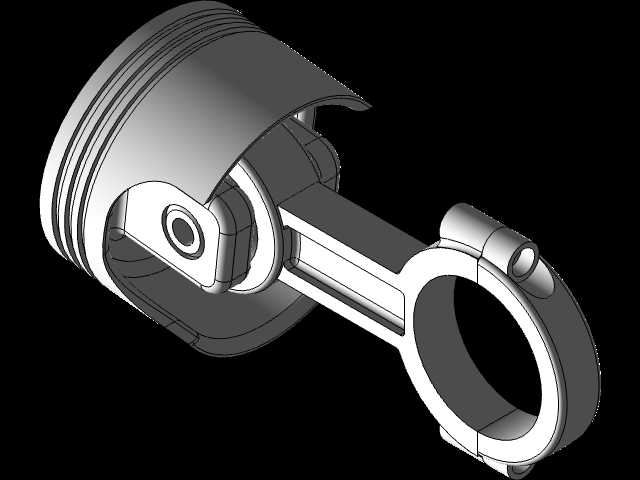

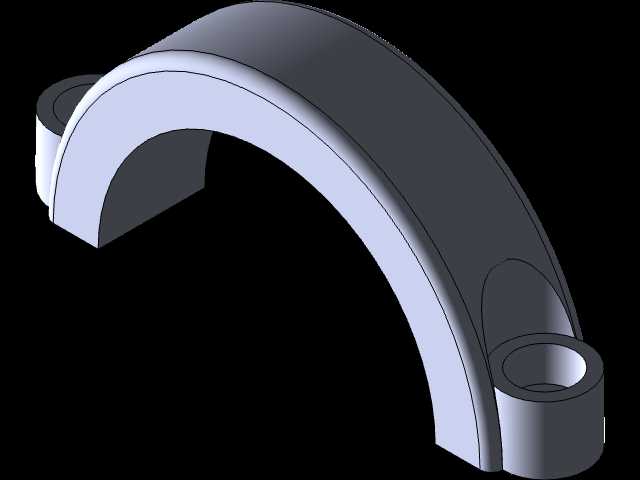

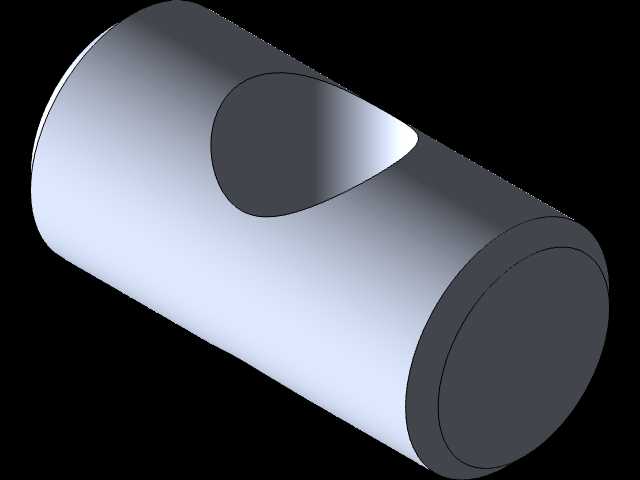

内部的曲柄连杆机构，曲轴的配重块完全对应两侧气缸的做功顺序，V6机型常见的1-6-5-4-3-2做功顺序在模型的运动约束里可以完整复现，活塞的行程、连杆的长度比都按照量产机型的参数设置，能直观看到活塞运行到上止点、下止点时与缸壁、气门的间隙是否足够，避免出现气门顶活塞的装配故障。缸体内部的主油道走向也在装配模型里做了透明化展示，从机油泵泵出的润滑油通过主油道分别输送到曲轴主轴颈、连杆轴颈、凸轮轴轴颈以及液压挺柱位置，每一处油道的孔径、走向都对应实际润滑需求，避免出现润滑油供油不足导致的部件异常磨损。

做这类装配模型的时候，最容易忽略的是线束、管路的走向空间，这套结构里预留了点火线圈、喷油嘴的线束布置空间，以及冷却水管、曲轴箱通风管的安装位置，不会出现后续实车装配时管路与运动部件干涉的问题。另外，与变速箱连接的飞轮壳端面定位销孔、螺栓孔位置都按照通用的传动接口尺寸设置，方便匹配不同扭矩容量的手动或自动变速箱，适配不同定位的乘用车型动力需求。对于刚接触动力总成设计的工程师来说，拆解这套装配结构能快速理解V型内燃机的整体布局逻辑，从外部的附件安装到内部的运动部件配合，每一处结构的设计都对应着实际使用中的可靠性、动力性、NVH性能要求，不是单纯的外观堆叠，每一个特征都有其工程意义。
