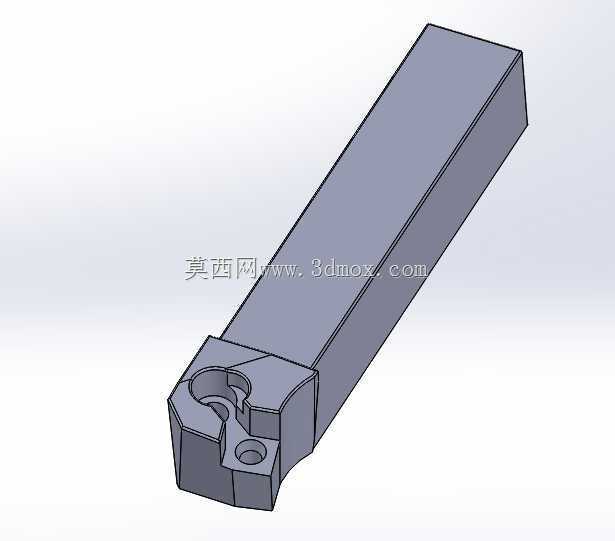

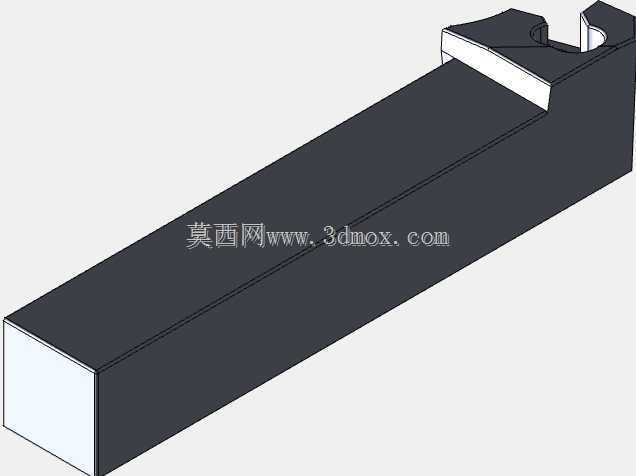

这款圆刀片车削刀杆是数控车床与普通卧式车床上用于外圆、端面及仿形车削的典型切削工装,整体采用长方体刀杆加前端刀头夹持结构的经典布局,长条形杆身截面为规整矩形,可直接装入车床四方刀架或液压刀塔的标准刀槽内,靠刀架侧顶螺钉与压板夹紧固定,安装时刀杆底面与刀槽支承面完全贴合,悬伸长度通常控制在杆身截面高度的1.5倍以内,以此抑制切削过程中的颤振,保证加工表面粗糙度。刀杆前端的刀座部分做了加厚加宽处理,开设圆形刀片定位槽、刀片压紧螺钉孔以及杠杆式/压板式锁紧机构的安装位,圆形硬质合金刀片嵌入定位槽后,通过顶部锁紧件将刀片圆周面压紧贴合在定位支承面上,刀片中心的通孔同时起到定位与容屑避让作用。圆刀片车刀最突出的加工优势在于切削刃为整圆弧形,
车削曲面、台阶过渡圆角、大余量外圆时,切削刃参与切削的接触长度随进给量动态变化,不存在菱形、三角形刀片那种尖锐刀尖易磨损崩刃的问题,刀片可沿圆周多次转位使用,单刃使用寿命远高于尖角刀片,特别适合模具钢、不锈钢、高温合金等难加工材料的粗车与半精车工序,在液压件阀芯、轴类曲面、轧辊外圆、模具型腔回转面的加工场景中应用十分广泛。从建模逻辑来看,刀杆主体先通过拉伸特征生成矩形长杆基体,前端刀头区域做局部凸台加厚,预留出刀片槽的加工余量;刀片定位槽采用回转切除特征生成与刀片外径匹配的圆弧凹面,槽底做出小角度倾斜面,保证刀片安装后获得合理的主偏角与刃倾角,让切屑能够顺畅流向待加工表面一侧,避免划伤已加工面。锁紧结构部分,
压紧螺钉孔按照标准螺纹规格建模,孔位同轴度与刀片槽中心保持严格对应,杠杆或压板的活动空间在刀头内部开出避让腔,既保证锁紧件有足够的压紧行程,又不会在刀杆内部产生过大的应力集中缺口。刀杆所有棱边都做了0.5至1毫米的倒角处理,既去除热处理后的锐边毛刺,也避免装配时划伤操作人员与刀架定位面。安装边界方面,矩形刀杆的截面尺寸适配主流数控车床的刀槽规格,常见的20×20、25×25毫米方刀杆可以直接互换,刀头总宽度略大于杆身,保证最大直径的圆刀片安装后,刀片回转轮廓不会与刀杆本体、工件夹持卡盘发生干涉;刀杆装入刀架后,刀尖高度需要与车床主轴中心严格对齐,误差控制在0.1毫米以内,若刀尖高于中心会增大后刀面摩擦,
低于中心则容易在大进给时产生扎刀现象。实际切削过程中,圆刀片的弧形刃口可以实现大切深、大进给的重载切削,粗加工时每转进给量可以达到尖角刀片的1.5至2倍,金属去除效率提升明显;同时圆形刃口的散热体积更大,切削热能够快速传导到刀片与刀杆内部,减少刃口因局部过热产生的塑性磨损。刀杆材料通常选用42CrMo合金结构钢,经调质处理后整体硬度达到HRC42至48,头部夹持区域可做局部淬火增强耐磨性,长期承受切削交变载荷也不会出现刀杆弯曲、刀片槽变形的问题。三维建模过程中需要重点关注刀片定位面的角度公差、锁紧孔的位置度以及刀杆上下平面的平行度,这些尺寸直接决定刀片装夹后的重复定位精度,若定位槽圆弧面与刀片配合间隙过大,切削时刀片会发生微位移,导致工件尺寸超差、刃口异常崩损。
