拉杆式双作用液压缸三维结构设计

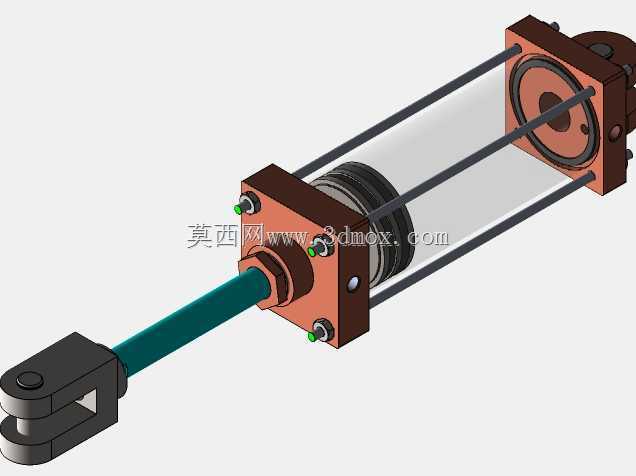

　　这款拉杆式双作用液压缸的三维结构，完整还原了常规中型液压执行元件的全部装配细节，建模过程中优先考虑了实际工业场景的安装适配性，没有做过度的外观简化，所有配合面、密封安装位、连接结构都按照实际加工装配逻辑做了还原。从应用场景来看，这类结构的油缸普遍用在机床工装夹紧、自动化生产线的工件推送、工程机械的辅助动作执行、物流设备的举升限位环节，相比焊接缸筒的油缸，拉杆式结构的拆解维护更便捷，密封件更换不需要大型工装，日常运维成本更低，适合中等压力、常规行程的直线往复动作工况。

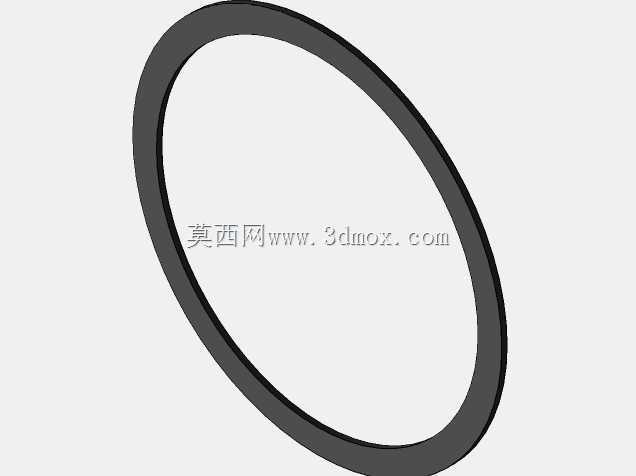

　　从功能特性上看，该结构为双作用设计，活塞两侧都设置了独立的压力油腔，可通过换向阀控制实现伸出、缩回两个方向的主动驱动，不需要依靠外力复位，动作响应速度快，输出推力稳定；缸筒采用透明可视化的建模表达，能清晰看到内部活塞、活塞杆的配合关系，实际生产中缸筒多采用高精度冷拔无缝钢管，内孔珩磨后粗糙度控制在Ra0.4以内，减少活塞密封的磨损，延长使用寿命。设计思路上，首先确定了额定工作压力下的缸筒内径与活塞杆直径配比，保证活塞杆伸出时的压杆稳定性，避免长行程工况下的活塞杆挠曲变形；四根对称布置的拉杆承担缸筒两端端盖的锁紧力，拉杆的螺纹预紧力经过核算，保证额定压力下不会出现端盖渗漏，同时端盖与缸筒的配合面设置了O型圈安装槽，静密封的压缩量控制在合理区间，既保证密封效果又不会因为压缩量过大导致密封圈过早老化。

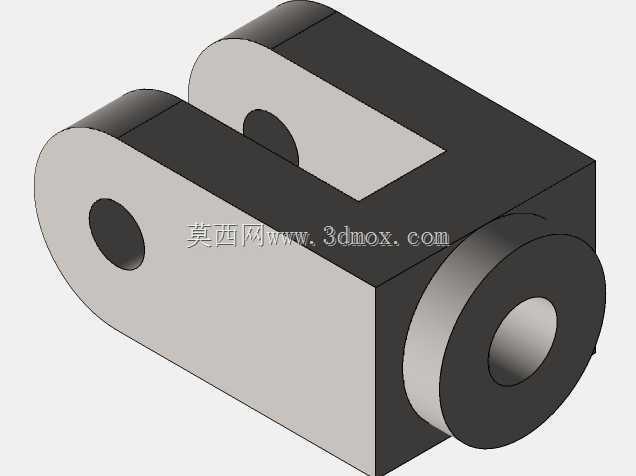

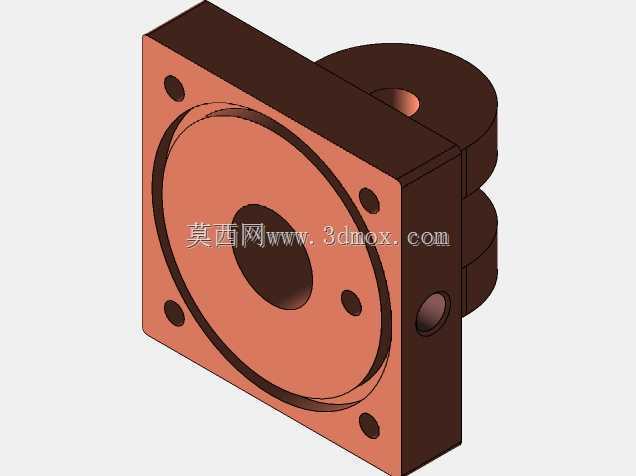

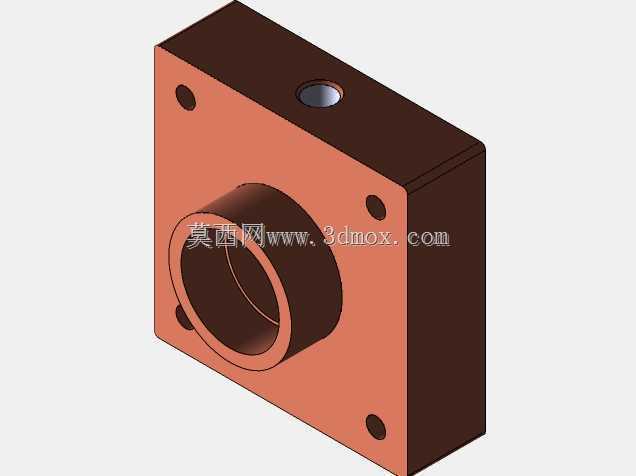

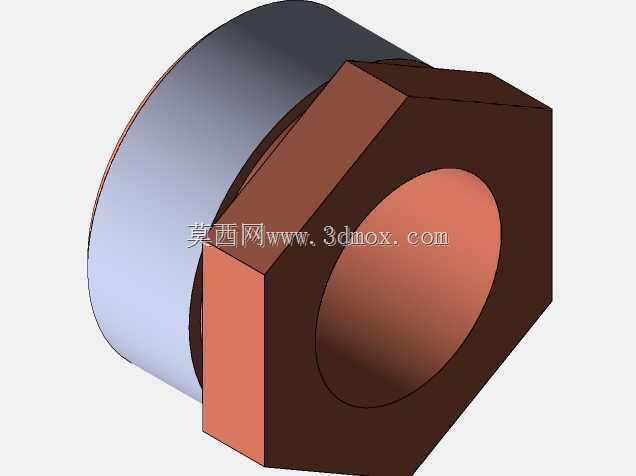

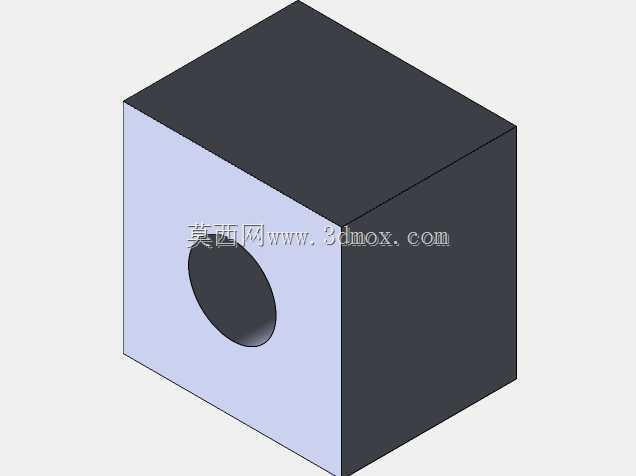

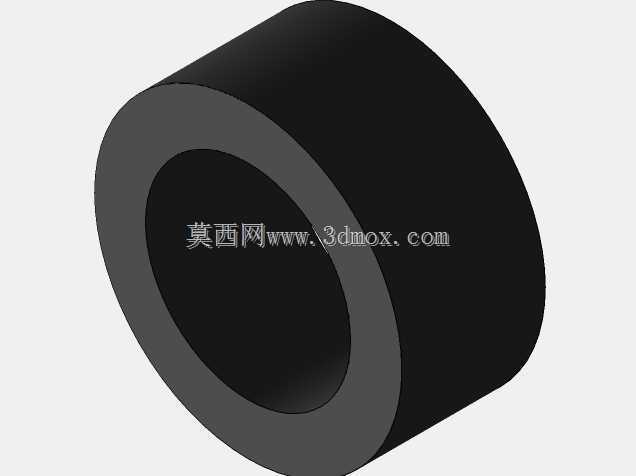

　　前端盖处设置了活塞杆导向套与防尘圈安装位，导向套采用耐磨铜合金材质，可承受活塞杆的径向偏载，防尘圈能阻挡外界粉尘、切削液进入缸筒内部，保护密封件与缸筒内孔；活塞杆端部采用叉形铰点连接结构，带铰接孔的连接头可配套关节轴承使用，补偿安装过程中的微小角度偏差，避免活塞杆承受额外的径向弯矩，减少密封件的偏磨风险。从安装边界来看，该油缸的安装尺寸围绕铰点连接的适配性做了预留，尾部端盖的连接结构可根据实际安装需求更换为法兰、脚架等不同安装形式，拉杆的长度可根据行程需求做对应调整，不需要改动端盖、活塞的核心结构，具备一定的模块化拓展能力；建模过程中所有零件的配合公差都按照液压元件的行业标准做了预留，活塞与缸筒的间隙、活塞杆与导向套的间隙都控制在合理范围，既保证运动顺畅不会卡滞，又不会因为间隙过大导致内泄超标，影响油缸的输出效率。

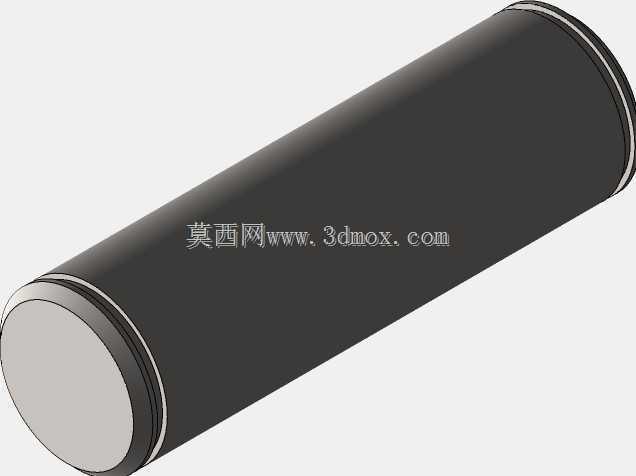

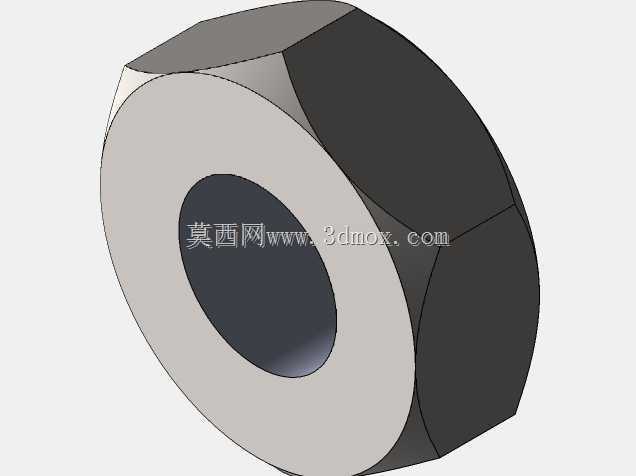

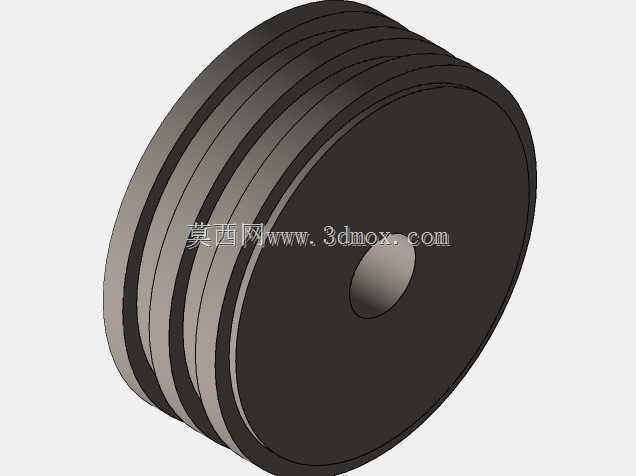

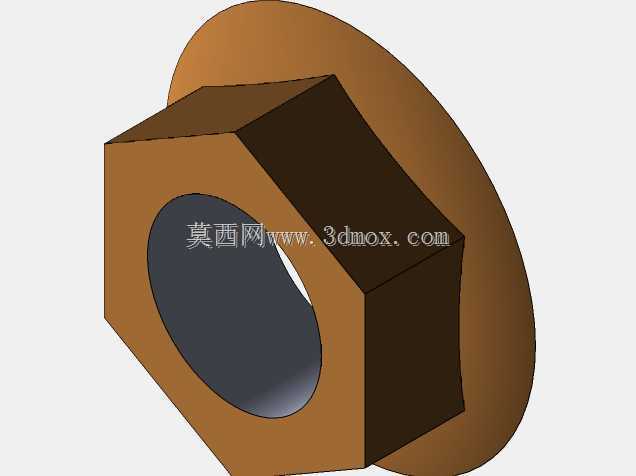

　　另外，活塞上的密封件采用组合密封结构，相比单一O型圈，组合密封的摩擦阻力更小，动密封效果更好，适合频繁往复动作的工况；端盖上的油口位置做了对称布置设计，可根据管路走向选择不同侧的油口接油管，不用额外更改管路布局，现场安装的灵活性更高。这类油缸的行程覆盖范围广，从几十毫米的短行程夹紧油缸到数百毫米的长行程推送油缸都可以沿用这套核心结构，只需要调整缸筒长度、拉杆长度与活塞杆长度即可，零件通用化程度高，能有效降低生产制造的备件成本，也方便后期维护时的零件更换。建模时还还原了拉杆端部的锁紧螺母结构，每个拉杆的两端都采用双螺母锁紧，防止设备运行过程中因为振动导致螺母松动，出现端盖渗漏的问题；活塞杆表面做了淬火后镀铬处理的结构表达，实际生产中镀铬层厚度控制在0.03-0.05mm，硬度达到HV800以上，具备优秀的耐磨与防锈能力，适合在有切削液、粉尘的工业车间环境中长期使用。
