十字轴式双轴万向铰接传动接头

　　该万向铰接传动结构在各类需要补偿两轴间角向偏移、径向错位的传动链路中应用十分广泛，常见于工业自动化输送线的动力输出端、小型工装夹具的旋转驱动工位、非标设备中动力源与执行端存在安装偏差的连接部位，也可用于教学演示场景下讲解空间相交轴动力传递的机械原理。整套结构的核心作用是在两根轴线无法保持严格同轴、工作过程中两轴夹角会随设备动作发生小幅变动的工况下，持续稳定传递旋转扭矩，避免刚性连接因别劲产生轴系弯曲、轴承过载、键连接剪切失效等故障。

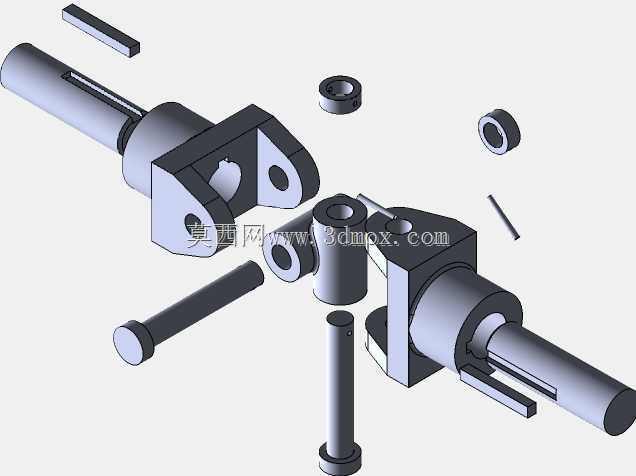

　　从拆解后的结构组成来看，整套接头分为左右两个叉形接头、中间十字铰接体、销轴、锁紧挡圈、平键几个部分。两侧叉形接头的轴段部分加工有标准平键键槽，安装时可直接套入配套带轮、链轮或者驱动轴的轴孔内，通过平键传递扭矩，轴端预留的挡圈槽可装入轴用挡圈，限制接头轴向窜动，防止传动过程中接头从配合轴位脱出。叉形接头的叉耳部位开设同轴销孔，两个叉耳呈90度交错布置，分别与中间十字体的两对轴颈配合，十字体的四个轴颈两两垂直，构成两个独立的旋转自由度，最终让输入轴与输出轴之间可在一定角度范围内自由偏摆。

　　设计过程中首先要确定的是额定传递扭矩区间，叉耳的厚度、十字轴颈的直径都需要根据目标工况的峰值扭矩做强度校核，避免冲击载荷下叉耳部位出现应力集中断裂。销孔与销轴的配合选用间隙配合，既保证铰接部位转动灵活无卡滞，又不能配合间隙过大导致传动回程间隙超标，高速运转下产生冲击噪音。十字轴的轴颈端面预留有注油空间，部分工况下可在十字体内部开设油道，装配时填充润滑脂，降低铰接面的磨损速率，延长整套接头的免维护周期。外露的销轴两端配置环形锁紧挡圈，挡圈嵌入叉耳外侧的卡槽内，挡住销轴的轴向窜动路径，设备运行时销轴不会从销孔中滑出，同时这种挡圈固定方式拆装十分便捷，后期维护更换磨损件时不需要破坏性拆卸，用卡簧钳即可取下挡圈抽出销轴，完成零件替换。

　　外形与安装边界方面，两侧轴段的直径、键槽尺寸都适配常规小型传动件的标准轴孔，整套接头装配完成后，两轴共线状态下的总长度可覆盖多数小型非标设备的轴间距补偿需求，叉体的最大回转直径决定了安装时需要预留的径向安全空间，要保证接头偏摆到最大允许夹角时，叉体边缘不会和周边的设备护罩、机架型材发生运动干涉。该结构允许的两轴工作夹角通常控制在较小范围，单节万向节在夹角过大时会出现输出转速周期性波动的特性，若设备对传动匀速性要求较高，可成对使用该类万向接头，通过相位抵消的方式消除转速波动，单节使用时则更适合对转速均匀性要求不高、仅需补偿安装误差的低速传动工位。

　　建模过程中所有配合面的尺寸链都做了关联约束，叉耳销孔的同轴度、十字轴四个轴颈的垂直度都在装配环境下做了干涉检查，所有零件拆解后可直接完成虚拟装配，转动铰接部位时无静态干涉，能够直观演示万向节的动作逻辑，也可为后续出工程图、加工实物零件提供完整的结构参考。
