可调节止动锁紧六方结构组件

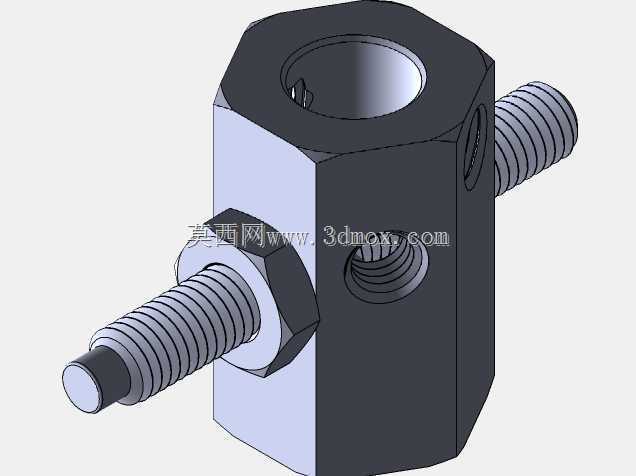

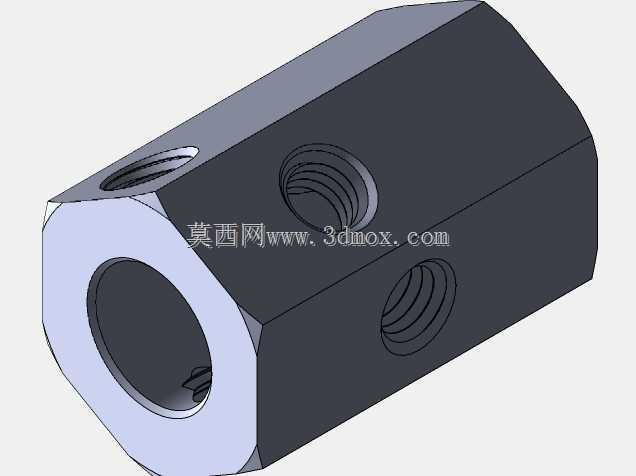

　　在加工中心工装夹具的定位锁紧场景里，这类可调节止动结构的应用覆盖了从单件小批量试生产到批量产线的多类工位，尤其适配JIS标准托盘的工装装板固定需求，是现场解决工件定位后轴向窜动、工装块位置微调后锁止的常用结构件。不同于常规固定式定位销，这个组件的核心设计思路是通过六方基体作为承载主体，搭配双侧伸出的调节螺杆实现双向位置调整，基体上开设的径向螺纹孔用于穿设锁紧螺钉，在螺杆调整到目标位置后，拧紧径向螺钉即可顶紧螺杆杆身，完成位置锁止，避免加工过程中因切削振动导致的螺杆移位，保证定位精度的稳定性。从结构细节来看，六方基体的外形设计充分考虑了现场装夹的便利性，六方平面可以直接适配扳手夹持，在安装到工装板的对应安装孔时，

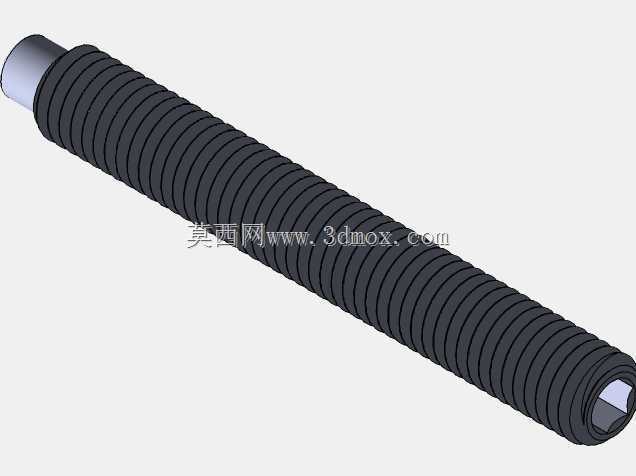

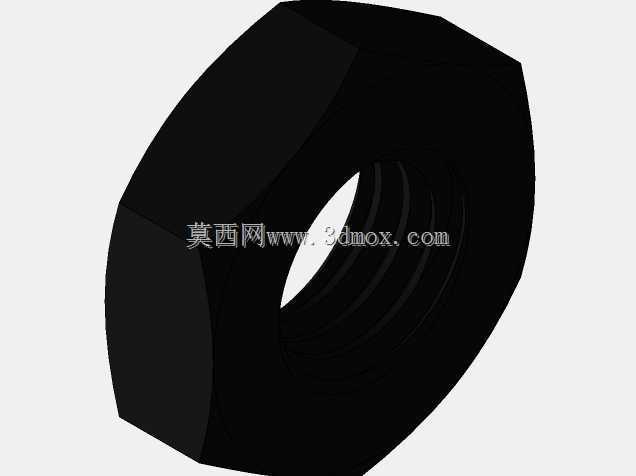

　　不需要额外设计防转结构，靠六方的平面贴合就能限制基体自身的周向转动，减少了配套零件的数量，降低了工装的整体加工成本。基体中心的通孔用于穿装定位芯轴或者连接螺栓，通孔的内径公差按照H7级精度设计，和常用的工装定位轴形成间隙配合，既保证装配时的顺畅性，又能控制配合间隙在0.02mm以内，避免定位时出现过大的偏移量。双侧伸出的调节螺杆采用细牙螺纹设计，螺距选用1mm规格，微调时的精度可以控制在0.1mm级别，能够满足工装块位置微调的精度需求，螺杆端部的光轴段用于和被支撑的工装块或者工件表面接触，光轴段的端面做了倒角处理，避免装配时刮伤工件表面，同时螺杆上配套的薄型六角螺母可以作为锁紧备母，在径向螺钉锁止的基础上，额外增加一道防松保障，

　　尤其在粗加工工位切削冲击力较大的场景下，双锁紧结构能大幅降低止动失效的概率。从安装边界尺寸来看，六方基体的对边尺寸按照常用工装安装孔的标准规格设计，能够直接嵌入JIS托盘上的标准T型槽或者预制安装孔内，不需要额外扩孔或者改制安装位，基体的轴向长度控制在合理范围内，不会因为突出工装板表面过高而和刀具路径发生干涉，双侧螺杆的伸出长度可以根据实际工位的需求进行调整，最大伸出量能够覆盖30mm以内的间隙补偿需求，适配不同厚度工装块的装夹要求。在实际使用场景中，这类止动器常被用在加工中心的多工位夹具上，当同一套夹具需要适配不同尺寸规格的工件时，不需要重新制作定位块，只需要调整两侧螺杆的伸出长度，就能快速完成定位面的位置调整，

　　大幅缩短工装换型的时间，尤其在多品种小批量的生产模式下，这种可调结构的工装配件能够减少专用工装的制作数量，降低生产准备成本。设计时也充分考虑了零件的加工工艺性，六方基体直接选用标准六方棒料加工，不需要进行复杂的外形铣削，原材料成本低，加工工序只需要车端面、钻中心孔、攻径向螺纹孔，加工周期短，后期维护时如果螺杆出现磨损，只需要更换同规格的标准细牙螺杆即可，不需要整体更换组件，降低了现场的备件成本。结构上没有复杂的异形曲面，三维建模时只需要通过基础的拉伸、旋转、切除、螺纹修饰等特征就能完成，建模过程中需要注意径向螺纹孔和中心通孔的相贯线处理，以及螺杆和基体螺纹孔的配合间隙设置，避免虚拟装配时出现干涉，同时要预留出锁紧螺钉的装配空间，保证实际装配时扳手有足够的操作空间，不会因为空间不足导致螺钉无法拧紧。
