立式轴装粉料循环混合搅拌设备结构

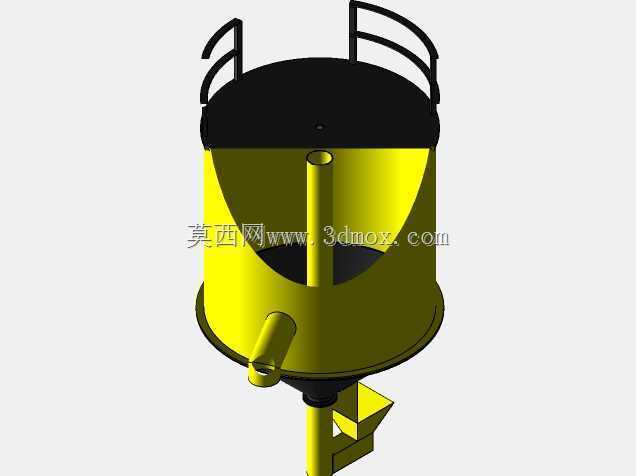

　　在粉体加工、建材配料、农牧饲料预混这类干料散料处理场景里，经常会遇到多组分干料配比差异大、常规卧式搅拌存在混合死角、设备占地局促没法布置长筒体混合设备的问题，这款立轴结构的循环搅拌设备，就是针对这类干料混合工况做的结构设计。设备整体采用立式罐体布局，核心的搅拌轴沿罐体竖直中心线布置，没有采用传统桨叶直接翻搅的结构，而是依托中心竖轴搭配底部的集料锥斗、侧部的提升料道结构，实现物料的内循环混合。从实际使用逻辑来看，设备启动后，落入罐体底部锥段的散料会被中心轴带动的提料结构持续向上输送，抵达罐体顶部的出料区域后，在旋转离心作用下向罐体四周抛洒散开，重新落回罐体下部的料层里，之后再次被底部锥斗归集到提料结构处，重复“提升-抛洒-回落-归集”的循环过程，不需要额外配置外部输送回路，就能靠设备自身结构完成多轮次的物料掺混，避免了常规搅拌设备桨叶覆盖不到的罐壁边缘积料、混合均匀度不足的问题。

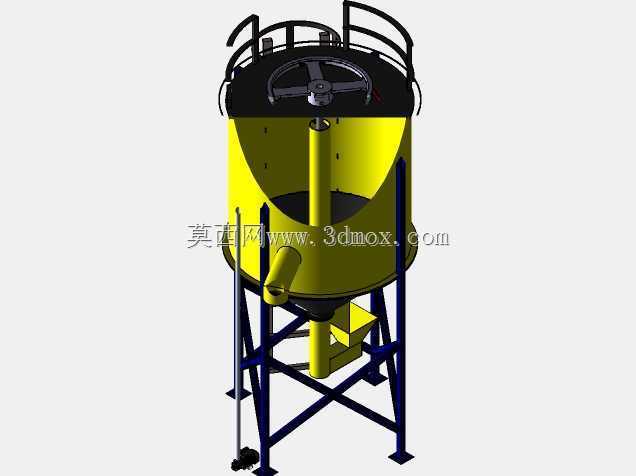

　　从结构设计的细节来看，罐体上部设置了带护栏的操作平台，方便日常作业时查看罐内料位、清理顶部撒料残留，平台护栏的高度符合常规工业设备操作防护的尺寸要求，不会额外增加罐体上部的安装外廓尺寸。罐体侧下部设置了倾斜布置的出料接口，混合完成后的物料可以依靠自重从接口排出，不需要额外配置卸料搅龙，简化了设备的动力配置，只需要单台驱动电机带动中心立轴转动，就能完成提料、抛洒、辅助卸料的全部动作，降低了设备的故障点。中心提料轴的上端没有延伸出罐体顶部，驱动结构可以布置在罐体底部锥段下方，既减少了顶部的密封点，避免粉料从轴端缝隙溢出，也让设备整体的重心下移，安装时不需要做额外的高层承重支架，直接通过底部的安装支座固定在地面基础上即可，安装边界只需要预留罐体直径1.2倍左右的操作空间，就能满足日常维护、出料接驳的需求。

　　这款设备的结构设计特意规避了液体混合场景的适配性，因为干料在抛洒回落过程中靠颗粒间的错位、掺混实现均匀混合，一旦混入液体，物料黏度上升后会黏附在提料通道、罐体内壁上，破坏循环路径，所以它的适用场景明确限定在干粉类物料的混合，比如建材行业的干粉砂浆预混、饲料行业的谷物粉料与添加剂混合、化工行业的颗粒状助剂掺混等工况。在建模过程中，罐体的锥段角度做了针对性优化，角度设置刚好能让散料靠自重滑向中心提料口，不会在锥壁上积料，同时提料通道的截面尺寸匹配常规干料的颗粒粒径范围，不会出现大颗粒卡料的问题。顶部的抛料盘直径比罐体内径小200mm左右，抛洒出去的物料刚好能落到罐壁附近的料层区域，不会直接撞到罐壁后造成颗粒破碎，也不会让物料堆积在中心提料轴周围形成料柱。设备的整体高度控制在常规工业厂房的层高允许范围内，不需要对厂房做额外改造就能进场安装，进出料接口的尺寸可以匹配上下游的输送设备标准，能直接嵌入到现有的干料处理生产线里，不需要对原有管线做大幅调整。从结构强度角度看，罐体采用薄壁圆筒加外部加强筋的设计，既控制了设备整体自重，也能承受满罐干料的侧压力，底部支座的安装孔位做了长圆孔设计，安装时可以微调设备位置，降低基础施工的精度要求。
