六轮全地形摇臂转向架悬架结构

项目分类:转向架 发布时间:2024-08-22 ID:765859
  • 六轮全地形摇臂转向架悬架结构
  • 六轮全地形摇臂转向架悬架结构
  • 六轮全地形摇臂转向架悬架结构
  • 六轮全地形摇臂转向架悬架结构

  这套行走机构面向非铺装路面巡检、厂区物料转运、野外探测平台以及小型无人车底盘开发场景,核心解决多轮车辆在碎石、沟壑、台阶和起伏地面上的轮地接触问题。常规刚性车架在单侧车轮抬升时,容易出现对角轮悬空、附着力骤降、车体姿态剧烈倾斜等情况;摇臂转向架通过两侧独立铰接的摆臂组,把六个车轮分配到可相对俯仰的连杆单元中,使车轮能够随地形轮廓被动起伏。

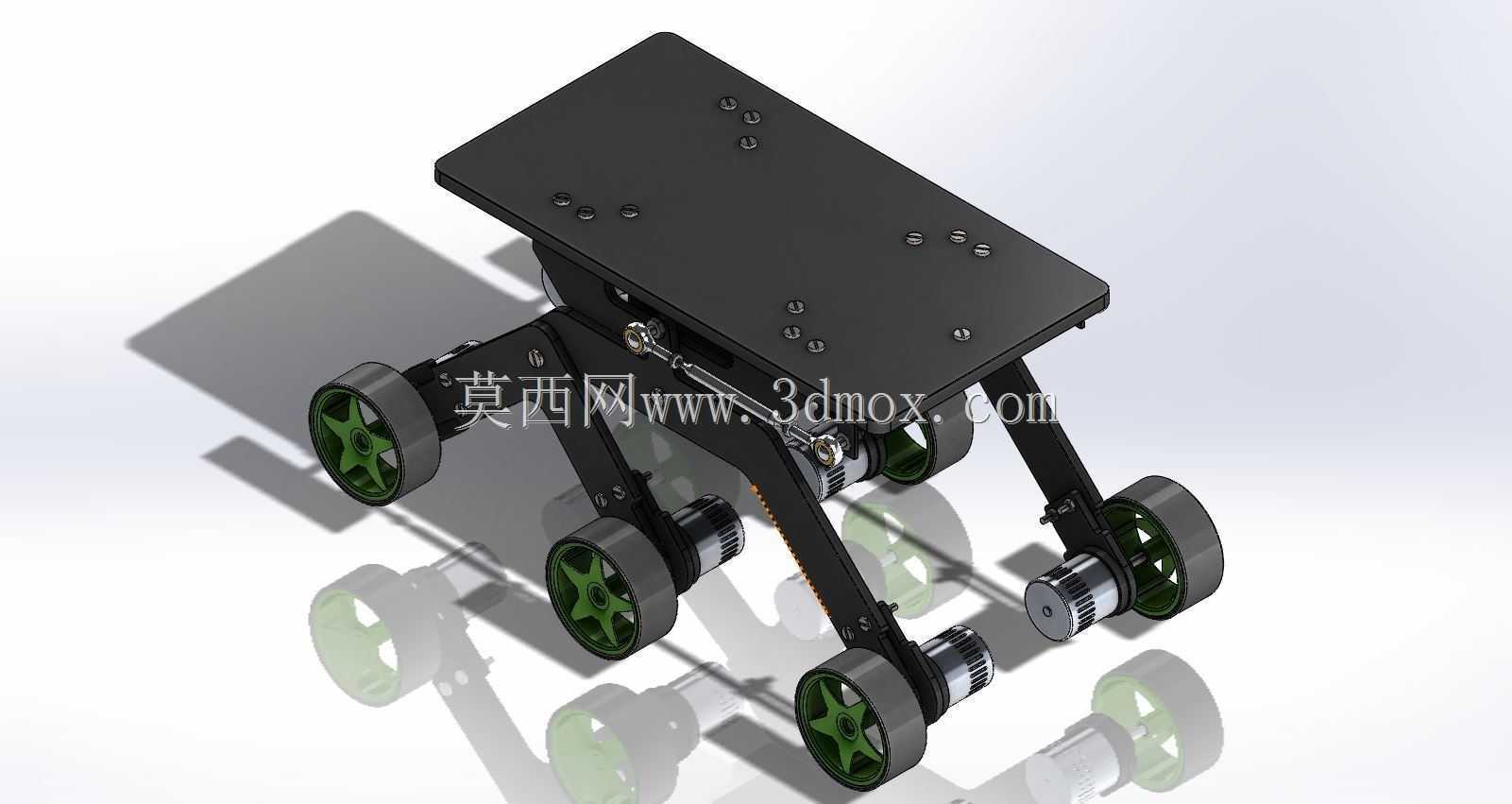

  从结构布置看,上部承载板承担设备安装面作用,板面上预留多处螺纹孔,可固定控制箱、电池组、传感器支架或载货平台。承载板下方通过铰接座连接左右摇臂总成,摇臂沿车体纵向延伸,并在前后端布置轮轴安装位。六轮并非简单同轴排列,而是借助摇臂的回转关系形成前后联动:当某一车轮遇到凸起或凹坑时,同侧摇臂绕铰点摆动,相邻车轮的位置随之调整,载荷在轮组间重新分配。

  该机构的实际用途集中在被动越障与姿态保持。车辆低速通过不平地面时,悬架不需要复杂控制算法即可让六个轮胎持续寻找接地位置。轮对地面的法向压力趋于均衡,可减少单轮过载,也能降低驱动轮打滑概率。对于搭载检测仪器的移动平台,这种结构还能削弱地面冲击向承载板的传递,使上部设备保持相对稳定。若用于小型运输底盘,摇臂行程决定了跨越障碍和适应坑洼的能力,设计时需要结合轮胎半径、轮距、轴距以及铰点高度共同校核。

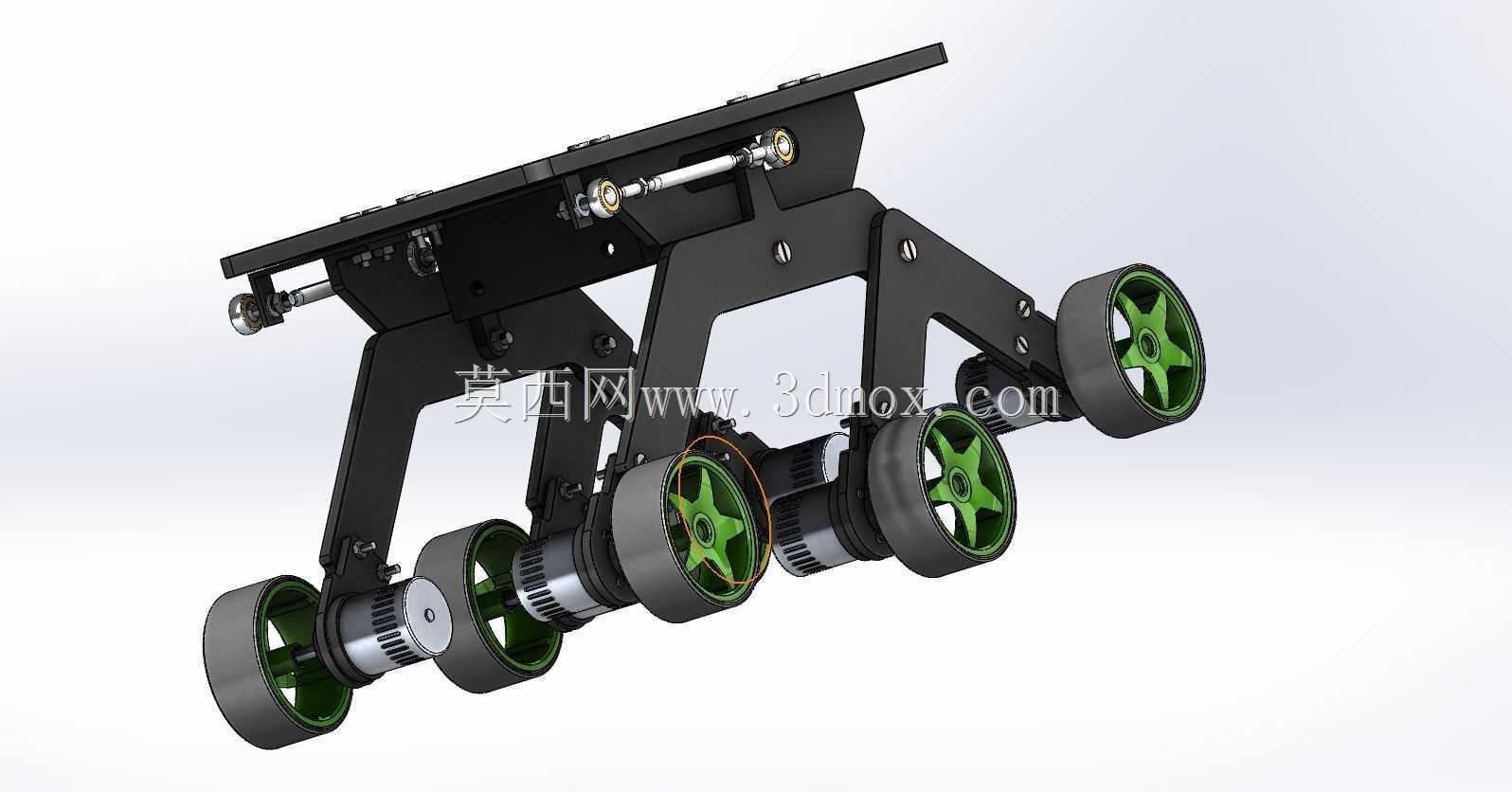

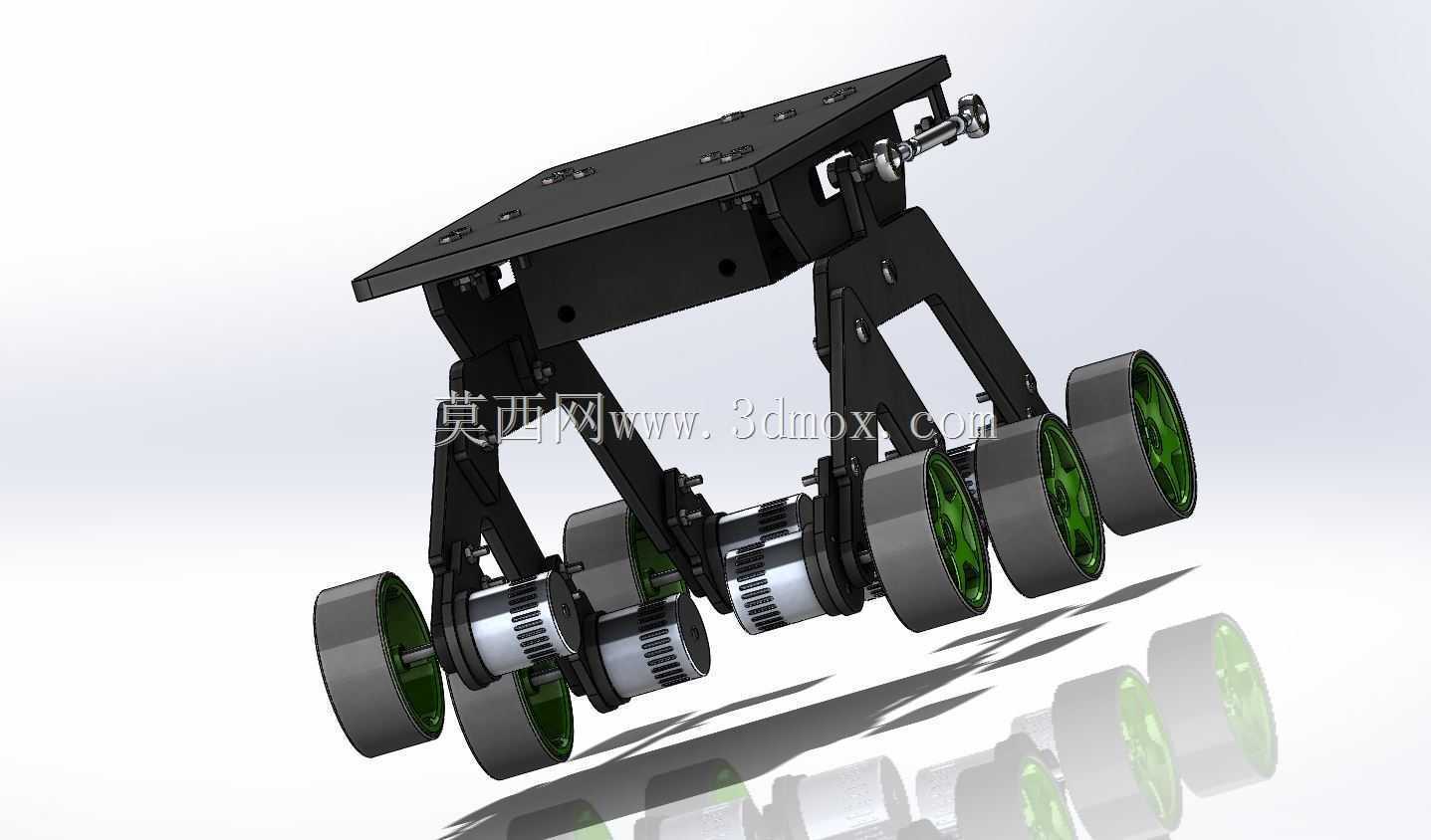

  建模时应重点表达摇臂、铰点、轮轴、电机安装筒和上部平台之间的装配关系。两侧摆臂采用板式杆件,开孔位置既要满足螺栓连接,也要避开运动过程中与轮胎、电机壳体的干涉。轮组处可见驱动元件与轮毂连接,电机轴线与轮轴同轴布置,有利于缩短传动链并简化维护。轮胎外缘在最大上跳和最大下落位置都应建立包络检查,尤其在摇臂摆至极限角度时,胎侧不能摩擦连杆,电机线缆也不能被铰接处夹持。

  外形尺寸方面,底盘整体呈长方形承载平台配合六轮低位支撑的布局,平台宽度需覆盖两侧轮组安装空间,长度则由前后轮距和摇臂端点决定。安装边界主要包括上部承载板的孔位范围、摇臂铰点中心高、车轮外径以及电机外伸长度。上部设备不宜超出轮胎外缘过多,否则爬坡时会改变重心并影响稳定性;底部最低点也要与摇臂下沿、电机壳体共同核对,防止通过石块时发生磕碰。

  设计思路上,摇臂铰点并非只追求大行程,还要兼顾车体高度和重心。铰点过低会限制摆臂转角,过高则使承载平台姿态变化放大。前后轮的轴距分配影响台阶跨越能力,靠近摇臂端部的车轮在接触障碍时先产生抬升,中间轮组随后补偿支撑。连杆刚度同样关键,板式摇臂在承受垂向冲击和驱动反扭矩时,孔位周边容易出现应力集中,因此铰接孔附近可通过加宽轮廓、增加衬套或设置加强折弯来提高耐久度。

  在工程应用中,该结构适合作为小型无人底盘的悬架验证方案。建模阶段可直接用于运动干涉检查、离地间隙分析、轮荷分配讨论和样机焊接或钣金加工参考。装配时应保证左右摇臂铰点同轴,轮轴端面平行,轮胎气压或弹性轮硬度一致;若左右阻力差异过大,被动平衡效果会受到影响。整体结构没有复杂的主动执行元件,依靠机械铰接实现地形适应,在低成本、高通过性移动平台开发中具有明确的实用价值。
