民航涡扇航空发动机简化外观结构

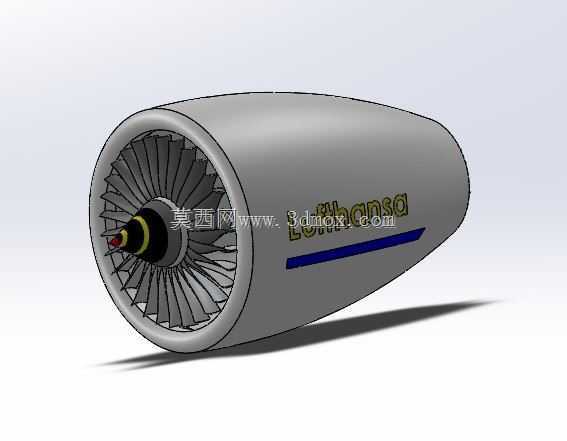

　　该三维作品呈现的是民用航空涡扇发动机的简化外观结构，整体以短舱、进气道、风扇叶片、中心锥和尾喷口区域为主要表达对象，适合用于航空动力系统认知、飞机装配方案沟通、教学演示以及概念级布局校核。模型没有展开压气机、燃烧室、涡轮等内部热端部件，而是把视觉重点放在发动机外部轮廓和前端风扇段，能够在较短时间内帮助结构工程师、工业设计人员和航空爱好者理解大涵道比涡扇发动机的基本形态。

　　从实际应用场景看，这类简化航发模型常被放入飞机整机数字样机中，用于机翼下方吊挂位置的空间协调。民航客机在方案设计阶段，需要同时评估发动机短舱与机翼前缘、襟翼滑轨、起落架收放路径以及地面维护间隙之间的关系。发动机直径较大，短舱外表面又呈流线型，如果缺少直观的三维实体，仅依靠二维截面很难判断吊挂包线和相邻部件的干涉风险。该模型以连续回转体形式表现短舱外形，前端保留密集风扇叶片，后部逐渐收束，可作为整机布置中的占位动力单元，也可用于展示动画、剖面剖切前的外观参考。

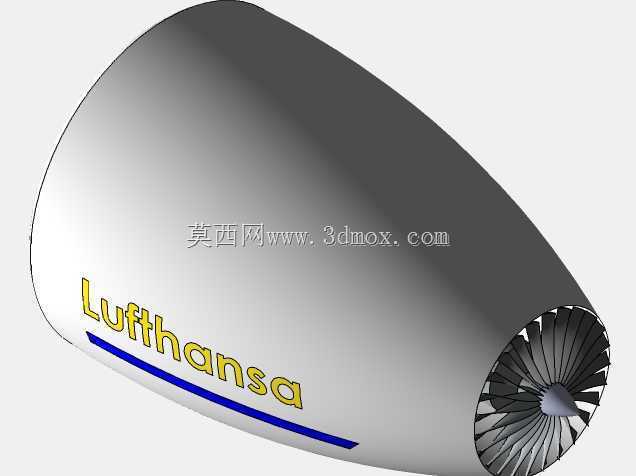

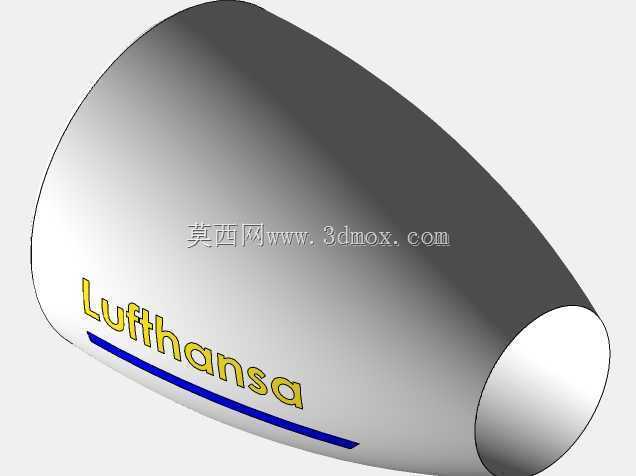

　　外形处理上，短舱采用近似纺锤形的流线轮廓，进气口为大直径圆形开口，唇口厚度过渡圆润，符合涡扇发动机降低进气阻力、保证风扇来流均匀的设计思路。短舱主体向后缓慢收缩，既体现了外涵道壳体的包裹关系，也为内部风扇机匣、核心机和喷管预留了概念空间。模型表面设置了航空公司风格的涂装线条和文字区域，这一部分虽然不承担机械功能，但在展示级模型中具有识别作用，可用于渲染飞机外观方案、制作宣传图或验证涂装比例。

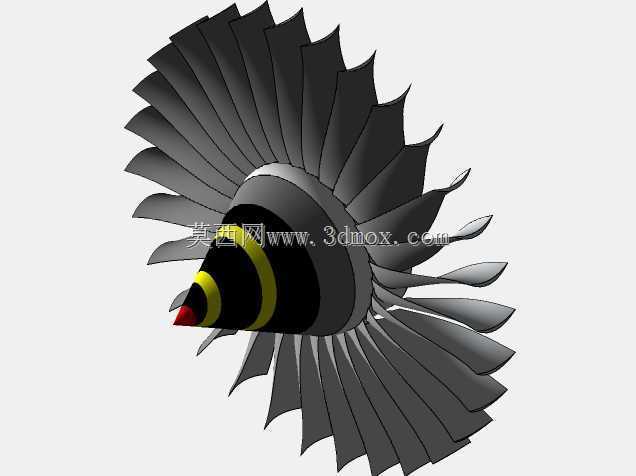

　　前端风扇是该模型最具辨识度的结构。多片叶片沿轮毂周向均匀排列，叶型从根部向尖部呈弯曲扭转状态，能够反映轴流风扇在气动设计中的基本特征。风扇叶片前缘朝向来流方向，叶身与轮毂之间形成连续过渡，中心锥向前突出，用于引导气流进入叶片通道。虽然该作品属于简化模型，并未给出叶片型面的精确气动参数，但周向阵列关系、叶片数量和轮毂比例已经能够支持外观结构展示。对于教学场景，这种表达方式比纯实体圆筒更容易说明涡扇发动机“大风扇吸入空气、外涵道产生主要推力”的工作逻辑。

　　安装边界方面，模型重点表现发动机本体，未包含复杂吊挂接头和安装节，因此在放入机翼装配体时，需要设计人员根据目标机型补充吊挂支架、推力销、侧向连杆和防火墙等连接结构。短舱上部与吊挂接触的区域应预留平直或局部贴合面，不能直接按光滑回转体进行硬连接；前端风扇叶片与进气道内壁之间需要保持叶尖间隙，避免在装配或运动仿真中出现干涉；短舱下方与地面之间的净空则需结合起落架高度、飞机停机角和维修通道共同校核。若用于更深入的工程设计，还应在短舱内部补充核心机中心线、附件机匣、燃油管路、电气线束和反推机构轮廓。

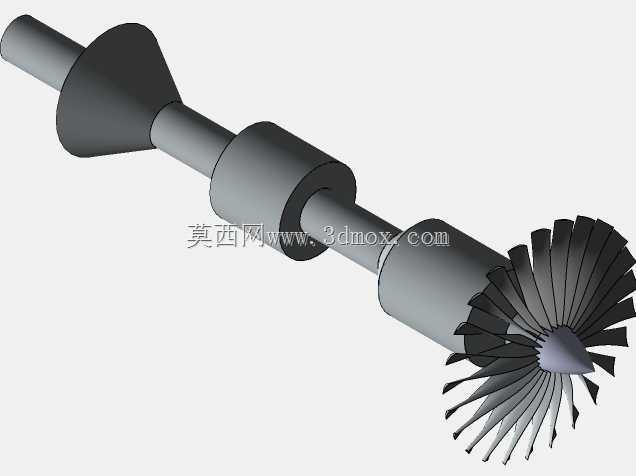

　　建模思路上，该作品适合采用旋转、放样和圆周阵列相结合的方式完成。短舱外罩可通过母线旋转生成，再根据进气道和尾喷口形状进行端部切除；风扇叶片可先建立单片曲面或实体，再以发动机轴线为阵列轴进行周向复制；中心锥、轮毂和前端小轴段则通过同轴回转体叠加。涂装条带可采用包覆草图或曲面分割方式实现，以保证线条沿短舱曲面连续。若后续需要提升工程完整度，可在保持外观比例的基础上增加维护舱门、反推格栅、吊挂接口和尾喷口内涵分色，使模型从概念展示件进一步接近飞机总体布置中的真实动力单元。

　　在结构设计沟通中，简化模型的价值不在于替代详细制造图纸，而在于快速锁定外形包线和装配关系。航空发动机体积大、接口多、与机翼气动耦合强，早期方案阶段若直接使用完整详细模型，不仅数据量大，也会让非动力专业人员难以聚焦关键问题。该作品把短舱轮廓和风扇段清晰表达出来，既保留了涡扇发动机的识别特征，又控制了结构复杂度，适合作为飞机外观展示、动力装置布置、航空教学演示和三维结构练习的基础模型。
