马航涂装涡扇航空喷气发动机结构

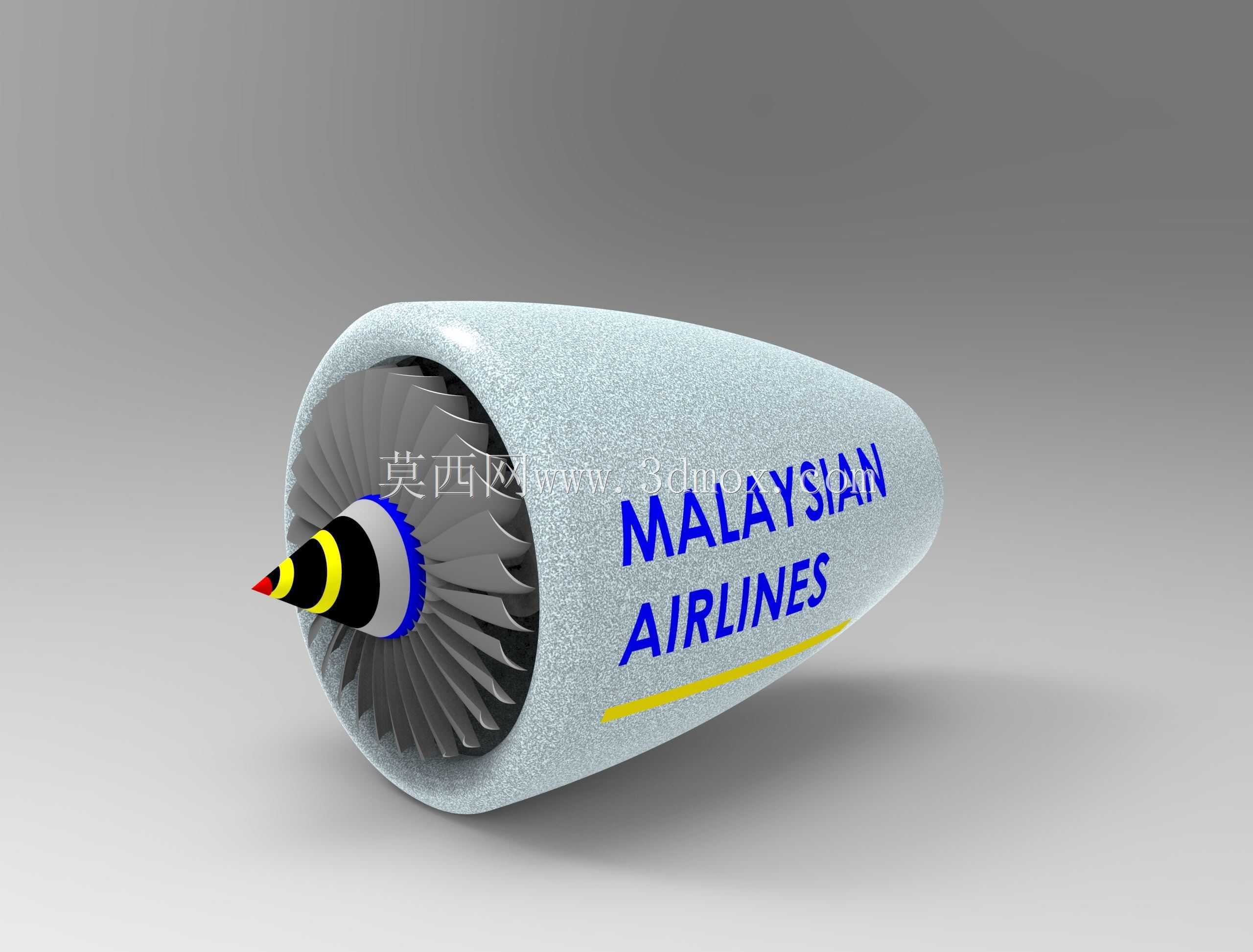

　　这套航空喷气推进装置的三维结构，围绕民用客机短舱动力段的外观与核心工作段展开，建模时优先还原了进气整流锥、多级轴流风扇叶片、外机匣这几个在整机装配中最先决定气动入口状态的部分。实际航线运营里，该类大涵道比涡扇发动机承担客机90%以上起飞推力输出，进气锥的流线曲面并非随意做锥形收尖：其曲率沿轴向从尖点向后平滑扩张，目的是把来流迎面气流均匀分流至外圈环形风扇通道与内涵核心机入口，避免大迎角进近、侧风起降工况下进气道内出现局部气流分离，防止风扇叶片遭遇不均匀流场引发喘振。外露的一级风扇叶片采用宽弦掠形设计，叶尖沿周向对齐机匣内壁预留0.3至0.8毫米的运转间隙，这个间隙在建模时必须严格控制：间隙过大会让叶尖高压气流回流至叶片前缘，

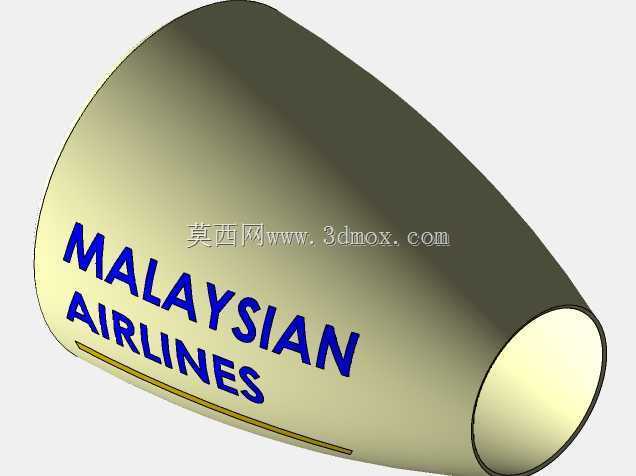

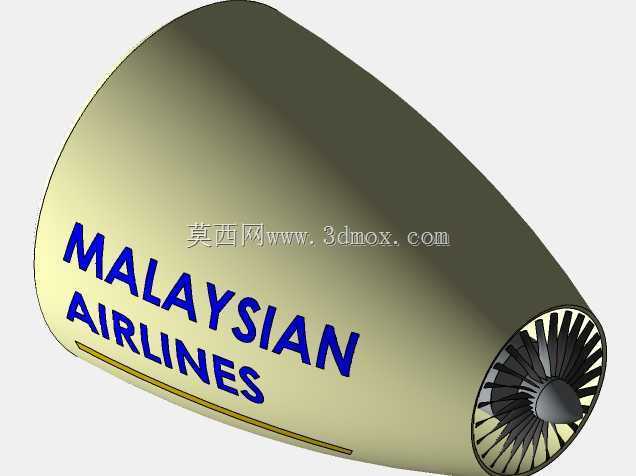

　　大幅降低推进效率；间隙过小则在发动机热态运转、叶片受离心力拉长后，会直接刮蹭机匣内壁造成叶片损伤。外机匣表面喷涂的航空标识涂装，除了航司视觉识别作用，实际维护中地勤人员可通过标识对齐标记，快速确认风扇段装配周向相位，在孔探检查时快速定位叶片编号，排查叶片前缘外来物撞击缺口。从安装边界来看，该动力段前端进气面突出机翼吊挂前缘约1.2米，整机轴向长度匹配窄体客机翼下吊挂的安装跨度，外机匣上部预留的吊挂连接座需和机翼承力梁的安装孔位同轴度控制在0.2毫米以内，发动机运转产生的数吨级推力通过吊挂接头传递至机翼主承力结构，建模时连接座的加厚凸台、加强筋布局都做了对应还原，避免推力传递路径出现应力集中。内涵道在风扇叶片后方依次布置压气机、

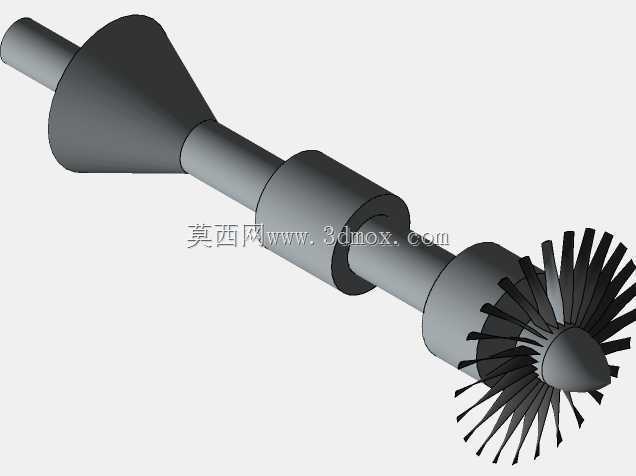

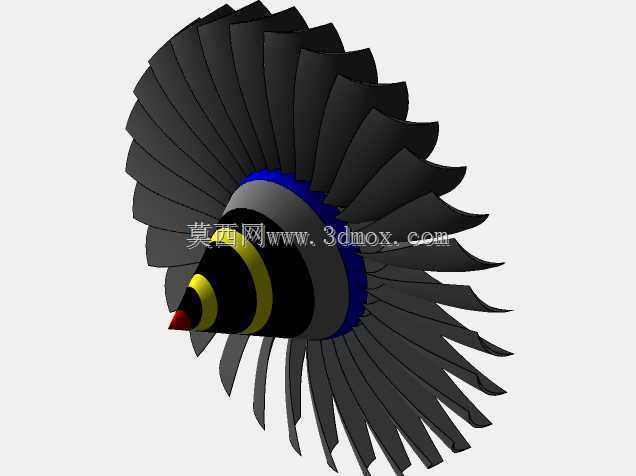

　　燃烧室、涡轮段，虽然这套外观模型未完全拆解内部热端部件，但从气动逻辑上，风扇吸入的气流80%以上从外涵道直接向后喷出提供主要推力，剩余小部分气流进入内涵道经多级压气机增压后，送入燃烧室与航空煤油混合燃烧，生成的高温高压燃气先后驱动高压涡轮、高压压气机同轴运转，再驱动低压涡轮带动前端大风扇旋转，最后燃气从尾喷口高速排出叠加外涵道冷气流，共同形成反作用推力。整流锥最前端的彩色警示环带并非装饰：地面机务人员在发动机慢车运转时，可通过锥尖彩色环的转动状态直观判断风扇转子是否正常旋转，避免人员靠近进气口时误判发动机停机状态，锥尖的红黑黄警示色也是民航地面安全标识的通用做法。叶片的周向排布采用等角距均布设计，单级风扇共30余片叶片，

　　每片叶片的型线从叶根到叶尖存在明显扭转变形，适配不同半径处的线速度差异，让整个叶片展向的气流攻角保持在高效区间，避免叶根处气流失速。机匣外壁的磨砂质感涂层对应实际发动机的降噪吸音层，外涵道内壁铺设的多孔吸音材料可以抑制风扇叶片旋转产生的单音噪声，满足机场周边起降噪声管控要求。在结构设计思路上，整个动力段所有回转部件都围绕发动机主轴做同轴布局，整机转子的动平衡精度要求极高，单片叶片的重量差控制在几克以内，防止高速旋转时产生过大离心振动，传递至机翼引发整机共振。这类模型在航空教学、地勤培训场景中，可用来演示进气道气流走向、风扇转子运转逻辑，也能为航空科普展项提供等比例外观展示载体，结构建模时所有曲面均采用连续G2过渡，不存在尖锐棱角，既符合气动减阻要求，也匹配真实航空部件的曲面加工工艺。
