民航涡扇喷气发动机外观结构三维造型

　　这套三维造型围绕大涵道比民用涡扇喷气发动机的短舱与前端风扇段展开，建模时首先要明确它在整机中的安装边界——发动机通过吊挂接头悬挂于机翼下方，短舱外壁与机翼前缘、襟翼滑轨、地面之间都要预留足够间隙，因此外形尺寸并非随意拉伸，而是受翼吊布局的离地高度、进气道唇口离地间隙以及反推装置展开空间共同约束。短舱作为包裹核心机的外壳，其轮廓直接决定进气效率与巡航阻力，造型中进气道唇口采用连续变曲率曲面，保证低速大迎角下气流仍能平顺进入风扇，避免唇口内侧发生气流分离。

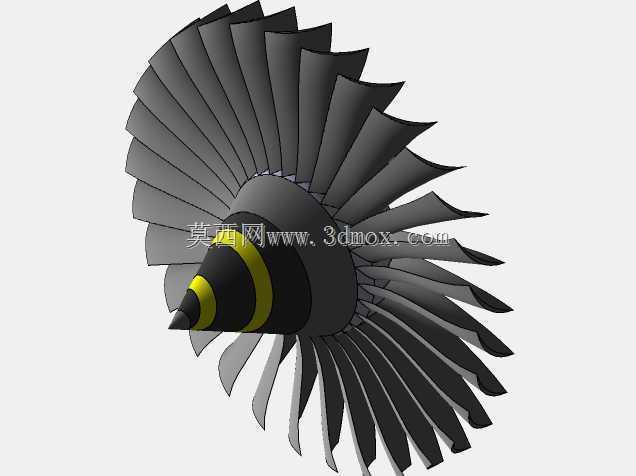

　　从实际用途看，这类动力装置是干线民航客机的推力来源，依靠前端大直径风扇吸入并加速大量空气，其中绝大部分气流经外涵道直接喷出产生主要推力，小部分进入核心机，经压气机增压、燃烧室喷油燃烧后驱动涡轮，涡轮再反过来带动风扇与压气机，形成连续的气动循环。模型在风扇端面还原了多级宽弦叶片的周向阵列关系，叶片沿径向存在明显的扭转和弯掠，这种型线设计兼顾了叶尖速度限制、抗鸟撞刚度与降噪需求；叶尖与机匣之间保留微小间隙，间隙过大会降低压气机效率，过小则在热态膨胀和振动下可能碰磨。

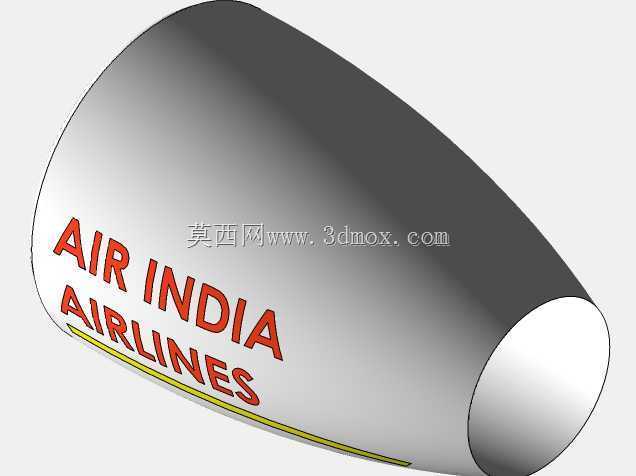

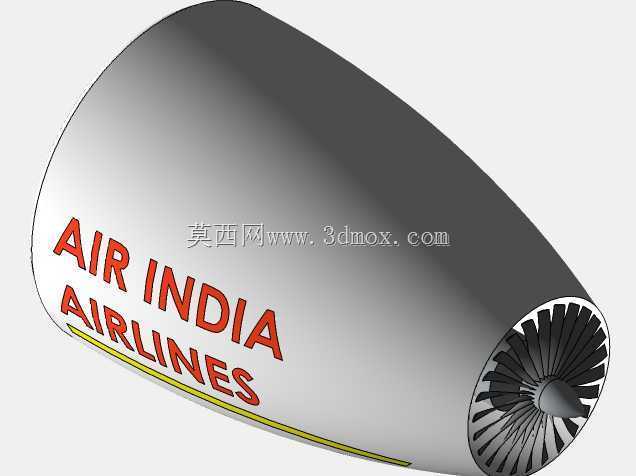

　　结构表达上，短舱外表面做了分块处理，对应真实发动机的进气道、风扇机匣、反推外罩和尾喷管等分段，各段之间留有对接法兰和维护开口的位置关系。外观涂装区域贴合航司标识的包覆范围，可用于展示短舱曲面的贴图展开与标识定位，这在工业设计评审和维修培训中很常见——短舱表面不仅是气动面，也是管路、线束、防冰系统和检修口盖的安装基体。建模思路上先以旋转曲面确立短舱基准轴线，再依据涵道比确定风扇直径与外涵流道宽度，随后阵列风扇叶片并修整轮毂整流罩，使进气道、风扇盘和中心锥形成连贯的流道收缩形态。

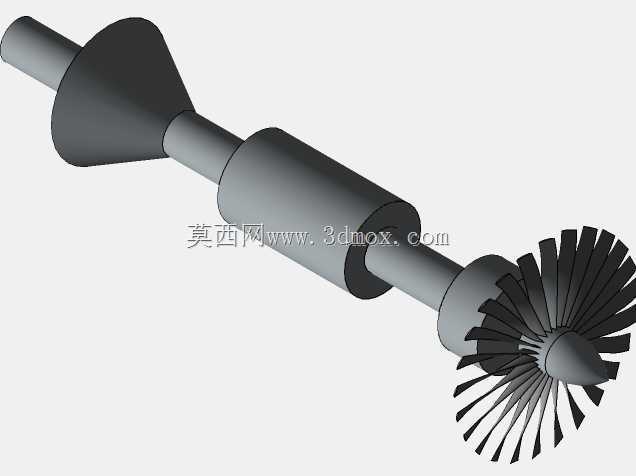

　　面向结构设计与选型人员，该造型可用于核对翼吊发动机的包络空间：短舱最大直径处需与机翼下表面保持吊挂结构长度，前端不能过度伸出影响起落架布局，后端喷流方向也要避开襟翼和机身表面，防止热喷流和噪声造成结构疲劳。对于教学与仿真前处理，模型还能帮助理解推力产生路径——风扇叶片把动能传递给外涵空气，压气机逐级提高空气压力，燃烧室释放热能，涡轮提取轴功率，各部件沿同一轴线串联，轴向力通过轴承机匣和吊挂接头传递到机翼。整体造型没有把发动机简化成单纯圆筒，而是把唇口曲率、风扇叶片阵列、轮毂整流和短舱分块这些影响气动与安装的关键特征保留下来，便于在此基础上继续细化反推格栅、安装节、管路支架和维修口盖等下游结构。
