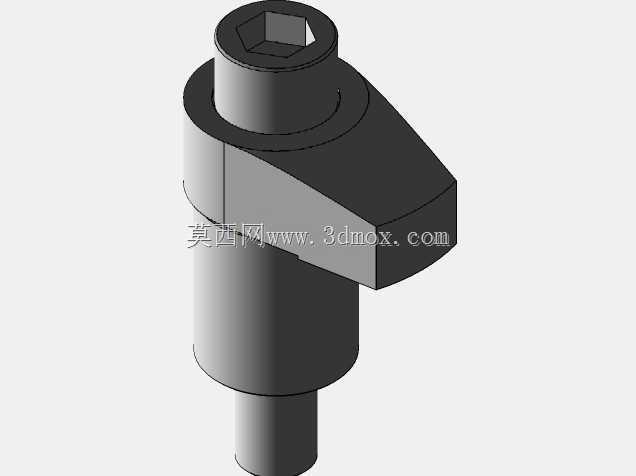

这套夹紧机构的核心结构由下部光面导向立柱、中部偏心压臂、顶部内六角驱动端三部分组成,整体没有多余的装饰特征,所有轮廓都围绕快速压紧、手动锁止的工装需求展开。在产线现场,这类结构最常出现在焊接工装台、小型零件钻孔夹具、装配工位的快速限位场景里:工人把待加工的薄板、小壳体或者轴类零件放到定位面之后,不需要拧多圈螺栓,只需要用内六角扳手转动顶部的驱动头,偏心压臂就会随立柱回转,压臂的下表面直接压在工件表面,转过设定角度之后偏心轮廓自动进入锁止区间,即便加工过程中受到振动,压臂也不会自行松脱。
从结构设计的逻辑来看,下部的细长光杆是整个机构的安装基准,装配时直接穿过工装基板的预制通孔,杆身和基板孔采用小间隙配合,保证立柱转动顺滑没有径向窜动,立柱下端可以搭配平垫圈和开口销做轴向限位,也可以在杆身末端加工卡簧槽,用轴用挡圈限制立柱的上下窜动量,安装时只需要在工装板上加工对应直径的通孔,不需要额外攻丝,基板厚度适配范围很宽,从10mm到30mm的标准工装板都能兼容。中部的偏心压臂是功能核心,压臂从立柱侧面向外延伸,压紧工作面做了局部加厚处理,避免长期压紧之后出现臂体变形,压臂的轮廓做了斜切收边,在工件上下料的时候,压臂转开不会和零件的吊装、取放路径发生干涉,工人不需要把整个机构从工装板上拆下来,只需要反向转动驱动头,让压臂转出工件上方的区域,就可以直接取放零件,换型操作的辅助时间比传统螺栓压紧缩短七成以上。
顶部的内六角孔设计完全贴合车间工具的使用习惯,标准内六角扳手可以直接插入驱动,不需要定制专用手柄,当需要更大压紧力的时候,还可以在扳手上加套管增大力矩,驱动端的外圆柱面和压臂本体之间做了台阶轴肩,轴肩的下表面和工装基板的上表面之间留有微小间隙,转动过程中轴肩不会和基板发生摩擦,长期使用之后也不会磨伤工装板的表面。压臂的压紧面没有做尖锐棱边,所有转角都做了小圆角过渡,一方面避免压紧的时候应力集中在工件表面留下压痕,另一方面也消除了热处理过程中圆角位置的开裂风险,整套构件如果采用45号钢加工,调质处理之后臂体的刚性完全可以覆盖常规铣削、钻孔、轻焊接工序的夹紧力需求,如果是用于防划伤的有色金属零件工位,还可以在压臂压紧面镶嵌聚氨酯垫,不需要改动主体结构就可以适配软质工件的夹紧需求。
在布局多工位工装的时候,这类夹紧单元的占用空间非常紧凑,压臂的回转半径只覆盖工件边缘的压紧区域,多个夹紧单元可以沿着工件轮廓间隔布置,不会和加工刀具的走刀路径发生冲突,相较于常见的卧式快速夹钳,这种立式穿板安装的结构不会在工装板表面突出夹钳的手柄基座,工装台面的整洁度更高,切屑、切削液也不容易堆积在机构缝隙里,日常维护只需要定期在立柱和基板的配合面滴注润滑油,没有易损的弹簧、铰接销轴,长期运行的故障率极低。设计建模的时候,偏心轮廓的升程参数经过匹配,压臂从松开位置转到锁止位置的转动角度控制在90度以内,工人操作时扳手只需要转动四分之一圈多一点就可以完成压紧,动作行程短,锁紧之后偏心结构具备自锁特性,反向的工件反作用力不会驱动压臂自行回转,完全满足机械加工过程中振动工况下的夹紧可靠性要求。
