陶瓷粉末冷压成型高碳钢压制模具

　　这套三维结构围绕陶瓷粉末冷压成型工序展开，核心是一套同轴布置的高碳钢压制模具，用于将松散陶瓷粉料在封闭模腔内压制成具有初始密度和规则外形的圆柱坯体。现场使用时，模具安装在液压机或机械式压力机的工作台面与压头之间，上下承压端分别对接设备滑块和下工作台，依靠压力机提供的轴向载荷完成填料、压制、保压和脱模动作，常见于电子陶瓷、结构陶瓷、耐磨陶瓷件小批量试制以及实验室配方验证环节。

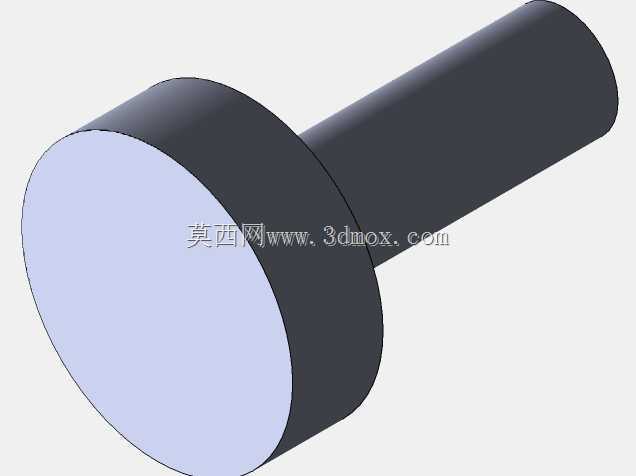

　　从实际用途看，该工装解决的是粉末成型中坯体尺寸一致性、密度均匀性和脱模顺畅性的问题。模具主体采用圆筒形阴模作为粉料容纳腔，上下配置同轴压头，压头工作段与阴模内孔保持小间隙配合；压头外侧设置承压圆盘，用于分散压力机端面载荷，避免局部应力集中造成压头偏载或啃伤模腔。爆炸视图中可以看到各零件沿同一轴线分层布置，这种结构便于加工、装配和后期修模，也符合粉末压制工装反复受载、需要定期拆卸清理的使用特点。

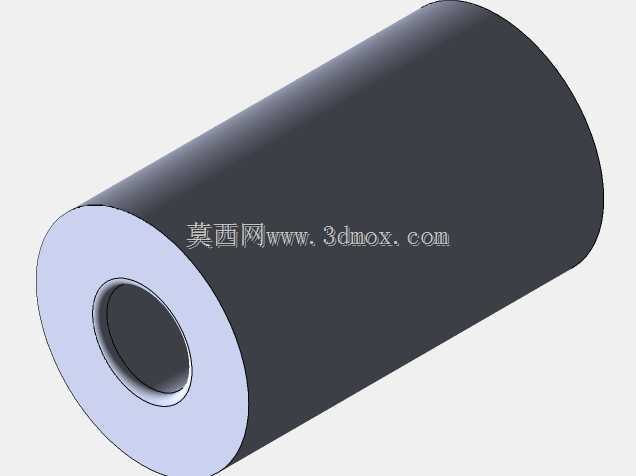

　　结构设计上，阴模是整套模具的关键件。其内腔直接决定压坯外径和表面质量，因此模孔需具备较高圆度、直线度和较低粗糙度；高碳钢材料经淬火、回火和精磨后，可在粉料反复摩擦和高压接触条件下保持尺寸稳定。阴模外壁保留较大壁厚，目的不是单纯增加重量，而是提高径向刚度，抑制压制过程中模腔弹性胀大，减少压坯脱模后的尺寸回弹差异。上下压头工作端面与坯体端面接触，端面平面度和与轴线的垂直度直接影响压坯两端密度分布；压头导向段在进入阴模时起到对中作用，可降低偏心加载导致的毛刺、掉边和模具拉伤风险。

　　压制流程在结构上体现为开腔填料、上压头下行、粉料颗粒重排、气体排出、坯体压实和反向脱模。陶瓷粉料流动性较差且内部夹带空气，若压头与模腔间隙控制不当，压制初期容易出现粉料外溢，高速加压时还可能因排气不畅造成层裂。该模具采用简单直壁圆柱腔，配合较短的成型行程，适合压制厚径比适中的圆柱试样；在实际选型时，需要结合压力机公称力、压头面积计算单位压制压力，并根据粉料松装密度确定填料高度。松装体积通常远大于成型后坯体体积，因此阴模有效填料深度要明显高于成品坯体高度，为粉末压缩留下空间。

　　外形尺寸与安装边界方面，模型整体呈回转体布局，最大外轮廓由阴模外径和上下承压圆盘决定，占用工作台面积较小，适合安装在常规小型压力机中心区域。上下承压圆盘端面应与压力机安装面平行，装配时需以阴模内孔为基准校核压头同轴度；若设备T型槽或压板位置固定，模具外径和圆盘直径需留出夹紧空间，避免压制时工装滑移。压头下行极限位置不能直接刚性撞击阴模，应通过设备行程限位控制闭合高度，保证坯体成型高度的同时保护模具刃口。脱模方向沿轴向进行，设计和装配时要保证下顶出路径与模孔同心，顶出力均匀作用在压坯端面，防止圆柱坯体在推出过程中产生歪斜裂纹。

　　从建模角度看，回转类零件适合通过草图旋转生成主体，再对承压面、导向段和过渡圆角进行细节处理。模腔与压头之间的配合关系应在装配环境中通过同轴心、端面重合等约束体现，爆炸视图则按实际拆卸顺序拉开轴向间距，便于检验零件是否存在干涉、压头是否能够完整进入模腔、承压盘是否与阴模端面发生误接触。对于结构设计人员而言，这类模具虽然外形简单，但尺寸链集中在配合间隙、成型高度、填料深度和闭合高度上，任何一处边界考虑不足，都会在试模时表现为坯体密度不均、脱模卡滞或模具早期磨损。
