手动凸轮式夹紧工装三维结构设计

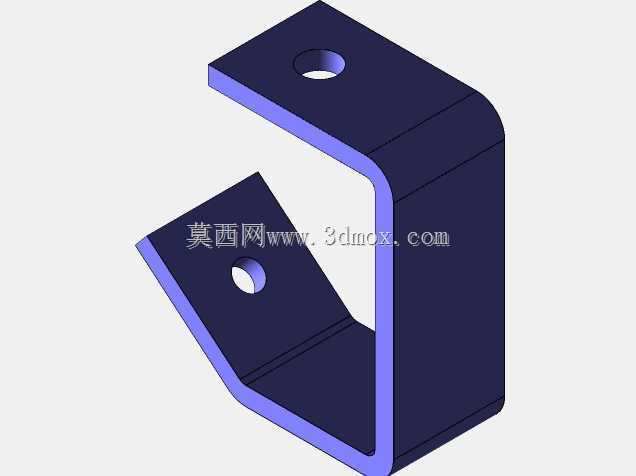

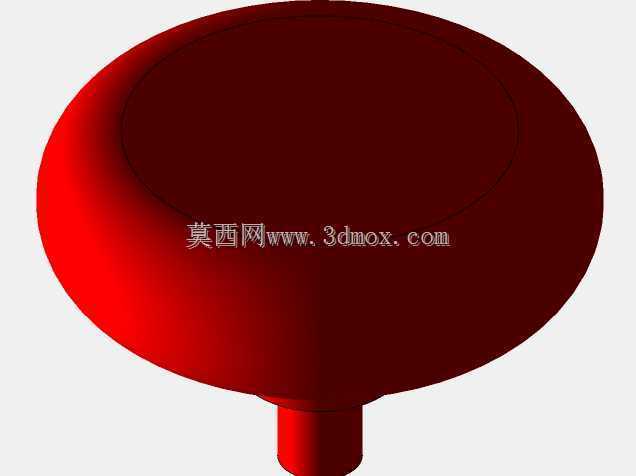

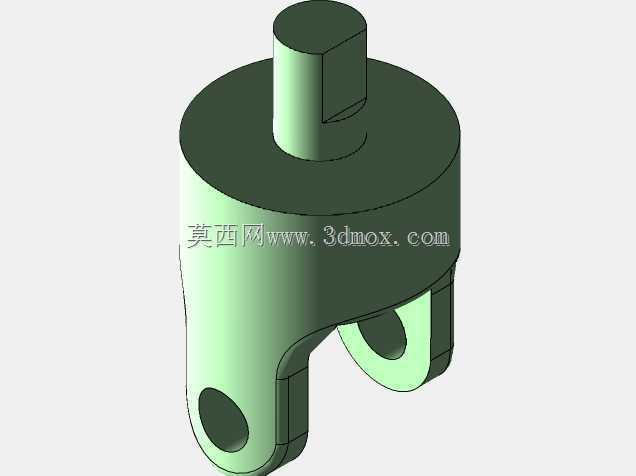

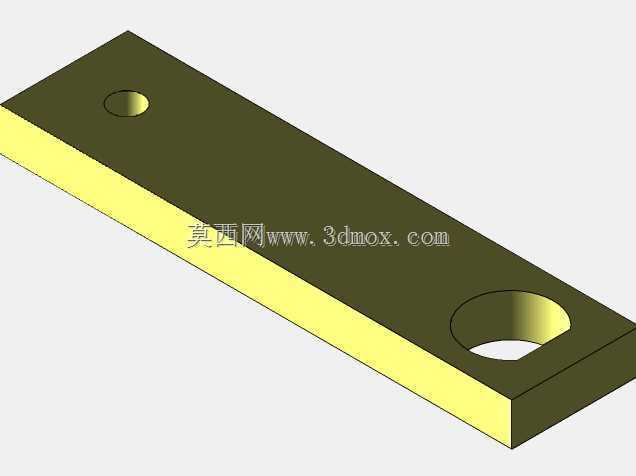

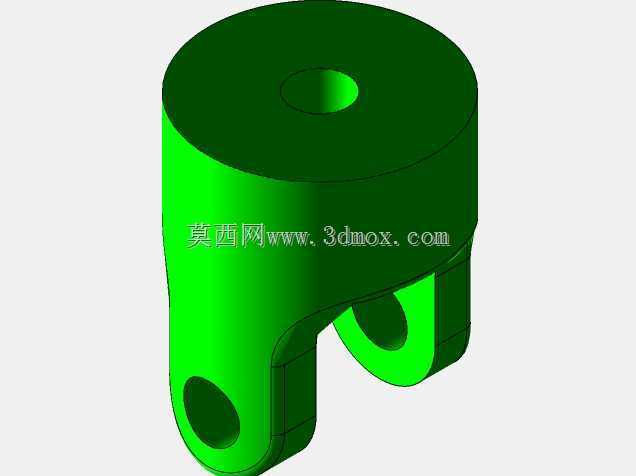

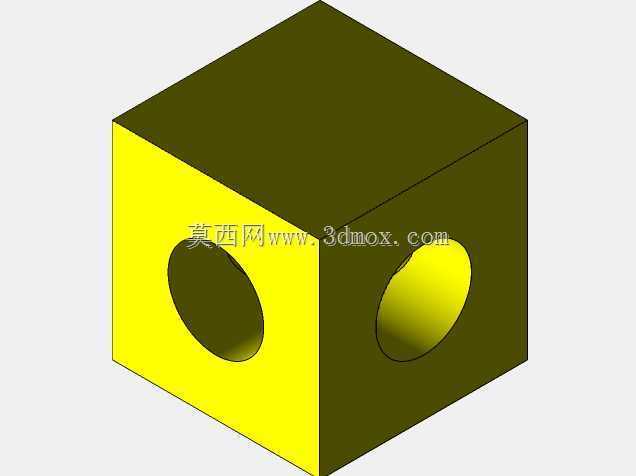

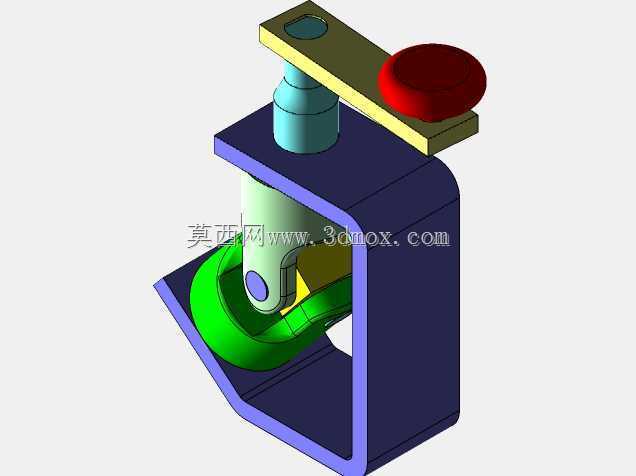

　　在中小批量零件的铣削、钻孔、装配定位工位里，这类手动夹紧机构是车间里最常见的工装形式，它不需要外接气源、液压站或者电控回路，操作者扳动顶部的红色手柄，就能在一秒左右完成工件的压紧与松开，在没有动力管线的钳工台、普通钻床、轻型铣床工作面上适配性极强。整套机构的受力框架采用C型开口立式布局，后侧与底部的深蓝色立板、底板构成刚性承载基体，开口朝向工件装卸方向，操作者从正面放入待加工坯件时没有侧向遮挡，取放动作路径短，配合钻床主轴或者铣刀的走刀区间，刀具可以从开口上方直接抵达工件加工面，不会和夹具体发生干涉。这套夹紧动作的核心是下方的绿色偏心凸轮曲面，凸轮和浅蓝色的竖向压杆直接联动，当手柄绕顶部铰接轴转动时，

　　压杆下端的滚轮始终贴靠在凸轮的变半径曲面上：凸轮从基圆段向升程段转动时，会把压杆向上顶起？不对，实际装配里压杆下端的压头是朝向工件定位区，凸轮升程推动摆臂绕支点回转，带动压杆下端的弹性压头向下施压，直接抵靠在工件的上表面；凸轮转过最大升程点之后进入自锁区间，即便操作者松开手柄，工件受到切削振动、反向作用力也不会让夹爪自行松脱，这也是手动凸轮夹具相比普通螺旋压板的核心优势——不需要反复拧动螺栓，操作行程短，自锁可靠。顶部的黄色长臂是手柄的力臂延伸段，红色的圆头手柄套采用非金属材质，冬天操作不会冰手，长时间扳动也不会磨伤掌心，力臂长度经过匹配，普通人用单手施加十几牛的握力，就能在压头端输出近千牛的压紧力，足够抵抗普通钻削、

　　轻铣的切削冲击力。夹具体的C型架内侧预留了工件定位的安装空间，底部平台可以根据待加工零件的外形加装定位块、V型铁或者仿形支承，当前模型里的绿色弯形护罩一方面遮挡凸轮的运动间隙，避免切屑、灰尘落入凸轮和滚轮的接触曲面，防止磨粒磨损导致夹紧行程出现偏差，另一方面也把内部的铰接运动副完全封闭，操作人员的手指不会误伸入夹压区间，满足工装的基本安全防护要求。从安装边界来看，整套机构的底板开设了贯通的安装槽孔，可以直接用T型螺栓固定在机床工作台上，也可以通过压板压在钳工台的台面上，整体外轮廓的高度控制在普通钻床的主轴行程下限以内，不会因为夹具本身过高导致刀具伸出长度超标、刚性下降。设计这套结构的时候，首先要确认凸轮的升程曲线：升程段不能过陡，

　　否则操作力会急剧上升，升程也不能过缓，否则需要扳动手柄的角度太大，操作效率低；同时自锁角要控制在摩擦角范围内，保证振动工况下不会自行松脱。压杆和上部横臂的铰接配合选用小间隙间隙配合，既保证转动灵活，又不会因为径向旷量导致压头压紧位置偏移，压杆下端的压头可以更换成橡胶垫、铜垫块或者钢质压头，针对不同材质的工件：加工铝件、塑料件时用软质垫避免压伤已加工表面，加工钢件时用淬火钢压头保证压紧刚性。C型架的立板厚度经过受力校核，在最大夹紧力下开口处的变形量控制在0.02毫米以内，不会因为框架挠曲导致工件定位偏移。这类工装在实际生产里往往会成组布置在回转工作台上，一个工位装卸工件的同时另一个工位处于加工状态，把机床的辅助等待时间压缩到最低，相比气动夹具它不需要维护气管、密封件，相比液压夹具没有漏油风险，在多品种小批量的机加工车间、实训教学场地里，这类结构是工装设计里非常典型的凸轮夹紧教学与实用案例，建模过程里需要把凸轮的曲面轮廓、各个铰接副的装配间隙、运动干涉区域逐一校验，确保手柄在整个转动行程里，所有运动零件都不会和夹具体、工件、刀具路径发生碰撞，压头的压紧行程刚好覆盖工件的公差带，既可以容忍坯件的尺寸小幅波动，又不会出现空行程压不紧的情况。
