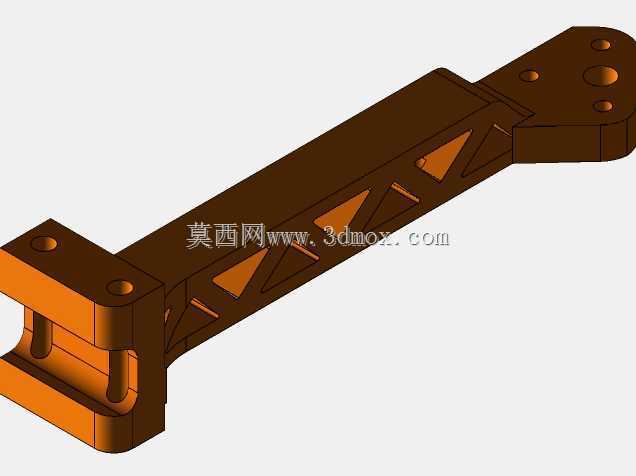

这套结构件面向小型多旋翼无人飞行器的机臂承载与连接需求展开设计,整体为长条形悬臂式构件,一端设置电机安装接口,另一端预留与机身中心底座相连的装配界面,承担飞行过程中动力单元与机体之间的载荷传递任务。从实际使用场景来看,该类机臂多用于四旋翼、六旋翼等多旋翼无人机平台,机臂外端布置无刷电机与螺旋桨,工作时桨叶产生的升力、气动交变载荷以及起降瞬间的冲击载荷,都需要通过机臂本体传导至机身框架,因此构件既要控制自身重量以降低飞行能耗,又要保证足够的抗弯、抗扭刚度,避免飞行中出现臂体震颤、形变过大影响飞控姿态解算的问题。
结构设计上采用了桁架式镂空减重思路,臂身主体沿长度方向布置多组三角形镂空加强格构,三角形构型在力学上具备天然的稳定性,能够在大幅去除实体材料、削减零件重量的同时,保留沿臂长方向的抗弯截面模量与抗扭刚性。相较于实心矩形截面臂体,这种镂空桁架结构可以在相同耗材重量下获得更高的结构刚度,也能在同等刚度要求下减少材料用量,契合无人机对整机重量极度敏感的设计特点——机臂作为距离机身重心较远的部件,其重量还会直接影响整机转动惯量,轻量化设计能够提升飞行器姿态调整的响应速度,降低电机动力冗余需求。
构件两端的连接结构做了差异化功能设计:靠近动力端的一侧设置叉形夹持式接口,预留对应安装孔位,可直接容纳电机座或者动力单元的对接接头,接口两侧的立板形成夹持约束,装配时通过紧固件锁紧即可固定电机位置,保证电机轴与机臂的相对位置精度,避免动力输出轴线偏斜带来的拉力损耗。靠近机身的一端设计为加宽的平板连接座,座面上分布多个安装孔,既可以通过螺栓与机身中心板、底座框架刚性连接,多孔位布局也能适配不同孔距的机身安装界面,在装机调试时提供一定的位置调整余量,抵消零件加工与装配过程中的累积误差。连接座与臂身的衔接位置做了加厚过渡处理,避免截面突变带来的应力集中,在飞行器急加速、急减速或者遭遇侧风冲击时,该过渡区域不会因应力峰值过高出现断裂风险。
从外形与安装边界角度梳理,整体构件沿长度方向呈细长悬臂形态,臂身主体截面为矩形盒状基础轮廓,镂空区域沿臂身中线对称分布,保证结构质心落在臂体几何中心线上,不会给整机带来额外的偏置力矩。两端连接部位的外轮廓尺寸大于臂身截面,动力端叉口的开口宽度、夹持间距按照常用小型无人机电机座的标准安装尺寸设定,机身端连接座的宽度、孔位间距匹配主流中心板机架的安装孔布局,装机后机臂从机身侧向向外水平延伸,相邻机臂之间不会发生干涉,螺旋桨旋转平面也能保持足够的安全间距,避免桨叶打臂。
建模过程中对所有装配孔位做了同轴度与位置度约束,桁架镂空的筋板厚度均匀一致,既符合塑料注塑或者碳纤维板材切割、铝合金CNC加工的工艺特性,也避免出现局部壁厚过薄导致加工变形、装配时锁紧力过大压溃筋板的问题。臂体所有外露棱边均做了圆角过渡,减少应力集中点的同时,也能避免装机、维护过程中尖锐边角划伤线路或者操作人员。针对飞行中的振动工况,结构整体的固有频率经过构型优化,避开常用无刷电机的工作转速频段,降低共振引发的结构疲劳与飞控传感器干扰。这类机臂结构在测绘无人机、农业植保小型无人机、航拍无人机平台上都有广泛适配空间,既可作为原厂机架的替换备件,也能用于自定义组装无人机的结构搭建,在承载能力、自重控制与装配兼容性之间取得了务实的工程平衡。
