曲线齿齿轮联轴器环形传动构件

　　该环形传动构件属于曲线齿齿轮联轴器的核心组成部分，主要用于两根传动轴之间的扭矩传递，同时补偿两轴之间因安装误差、承载变形、热胀冷缩或基础沉降产生的径向、角向与轴向偏差。在冶金输送线、矿山破碎设备、造纸机械、起重提升机构、船舶动力系统以及重载减速机输出端，这类构件常布置在电机与工作机之间，承担持续转矩传递和冲击载荷缓冲任务。与刚性法兰连接相比，曲线齿结构允许齿面在啮合过程中形成更均匀的接触带，降低局部边缘应力，使设备在不对中工况下仍能保持较稳定的动力输出。

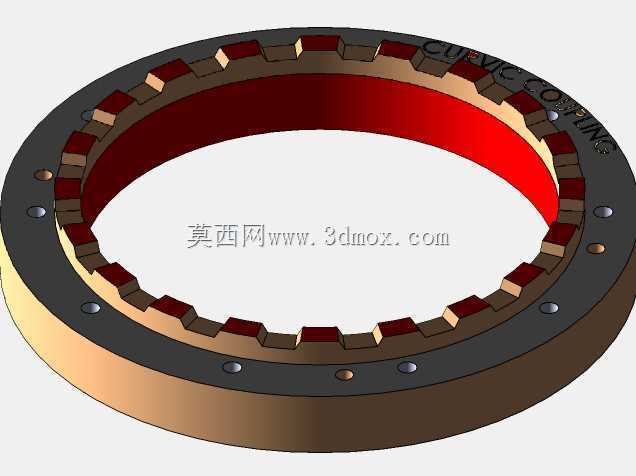

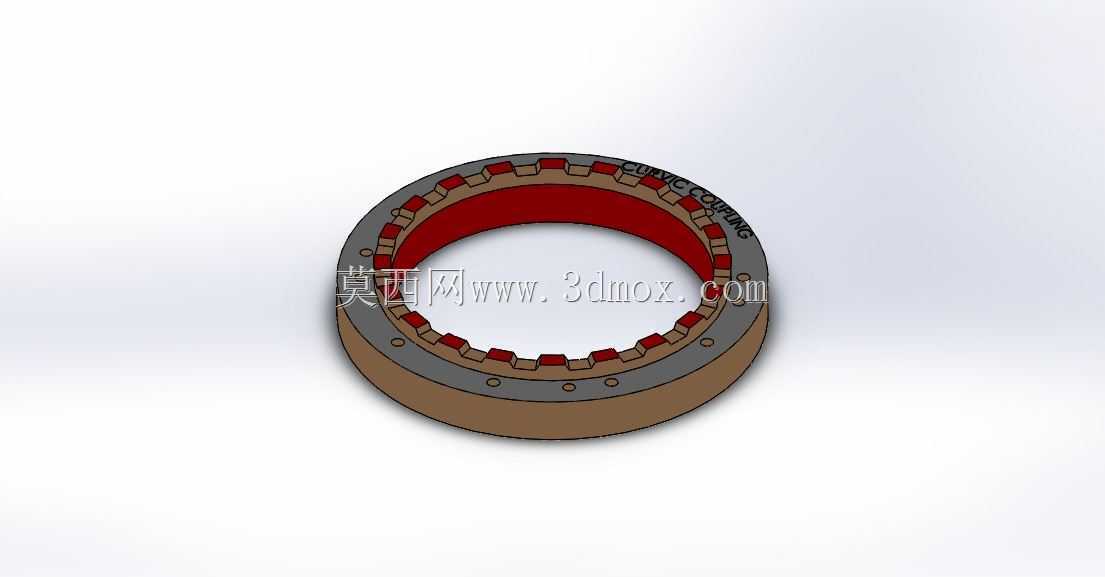

　　从结构形态看，模型呈现为带内齿的环形套体，外圈设置多层连接与定位特征，端面分布螺栓孔，用于与半联轴器、法兰盘或止口结构配合；内圈沿圆周布置连续曲线齿，齿形沿轴向和周向具有弧形过渡，能够在轴系发生偏斜时让齿面自动调整接触位置。齿槽底部与环形基体之间保留足够壁厚，既保证扭转刚度，也避免齿根区域因应力集中而过早失效。外圈下部较宽的环状本体承担主要承载截面，上部齿圈区域通过台阶与安装面衔接，形成清晰的装配边界。

　　实际设计时，首先要确定的是传递转矩、转速、工况系数和允许偏差，再反推齿圈分度圆、齿宽、模数或等效齿形参数。曲线齿联轴器不同于普通直齿套，其齿面不是简单直线接触，建模时需要把齿向弧线、齿顶圆角、齿根过渡圆弧和端面倒角统一考虑，否则在装配运动仿真中容易出现齿面干涉。该模型将内齿、外圈法兰孔、环形止口和减重台阶分层建立，便于后续工程图中提取剖面、标注配合尺寸，并检查齿圈与外部连接件的空间关系。

　　安装边界方面，环形件的外径决定了外围护罩、轴承座和机架开孔的最小避让范围；内齿圈直径则与两半联轴器外齿或配合轴套的回转轮廓相关。端面螺栓孔需要与配对法兰孔位一致，孔中心圆、孔径和数量直接影响连接可靠性；止口直径和台阶高度承担径向定位作用，装配时可减少人工找正难度。若设备现场存在高速运转，还需在外形设计上控制突出尖角，保证齿套外圆连续，避免搅动润滑油或产生不必要的风阻。

　　在润滑与维护场景中，这种内齿圈通常与密封罩、润滑脂或润滑油腔配合使用。齿面之间存在相对滑动和微量摆动，曲线齿形可增大接触面积，使油膜更容易形成；端面和外圈的平整区域则为密封件、挡圈或端盖提供安装面。模型中环形基体的厚度变化并非单纯造型，而是对应承载路径：扭矩由内齿啮合传入，经齿圈壁面扩散到外环，再通过端面螺栓连接传递到相邻部件，截面过渡越平顺，应力流越顺畅。

　　建模过程中应重点关注圆周阵列的一致性。内齿数量较多，单个齿形完成后通过环形阵列生成，但曲线齿的引导线、齿顶包络面和齿根圆角必须保持连续，不能在阵列后出现碎面或法向翻转。外圈螺栓孔同样采用阵列方式布置，孔位与齿位之间的相位关系需要结合配对件核对，防止装配时螺栓与齿圈薄弱区域重叠。对于需要进行有限元分析的场景，可在齿根、螺栓孔桥和台阶转角处细化网格，这些位置通常是弯扭复合应力较高的区域。

　　该构件的使用价值不只在于传递动力，还在于提高整套传动系统的容差能力。现场安装很难保证电机轴与减速机轴完全同轴，长期运行后机架变形也会改变轴系位置；曲线齿联轴器通过齿面滑移和弧形接触吸收这些偏差，减少附加弯矩对轴承、密封和轴伸的影响。设计人员在选型和三维布置时，需要同时校核额定转矩、最大转速、许用偏移量、法兰连接尺寸以及外围拆装空间，才能使该环形齿套在重载传动设备中稳定工作。
