带前置诱导轮的涡轮泵叶轮结构

　　这套转子部件把前置诱导轮和主涡轮泵叶轮布置在同一根轴系上，主要面向低入口压力、易汽化介质输送工况。现场选型时，储槽液位偏低、吸入管路阻力偏大或者介质接近饱和状态，普通离心泵入口容易先出现局部低压区，气泡随后在高压侧溃灭，带来噪声、振动和叶片表面剥蚀。诱导轮的作用就在入口段提前建立压力增量，使流体进入主叶轮前拥有足够的有效汽蚀余量，从而把整机的必需汽蚀余量压下来。

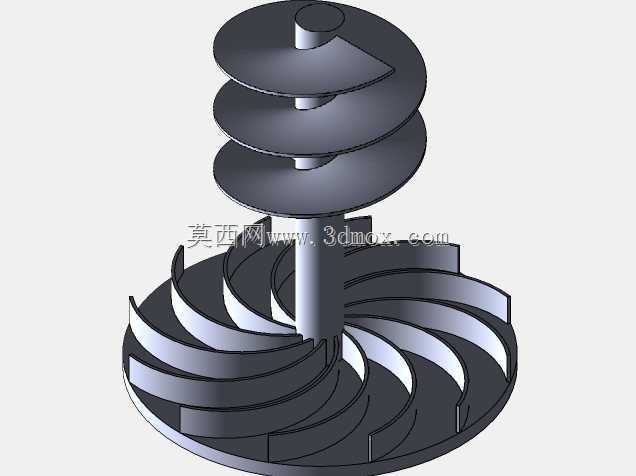

　　从结构上看，前端诱导轮采用大螺旋升角的轴流式叶片，叶片沿轮毂连续缠绕，入口边缘比较薄，流道呈开放的螺旋通道。流体轴向进入后，并不立刻被强行转向，而是顺着螺旋面获得平缓加速和预旋，这样可以降低入口前缘的局部载荷。主叶轮位于后段，属于径向出流特征更明显的离心式结构，多片后弯叶片从中心轮毂向外缘展开，盖侧和盘侧边界清晰，流体在叶道内继续获得能量，最后沿圆周方向排入蜗壳或导叶装置。

　　建模时需要把两段叶片的相位关系作为重点。诱导轮出口的液流角不能与主叶轮入口角生硬对接，否则在交接区域会产生冲击和回流。轴系中心线必须重合，轮毂直径变化处应保留过渡段，避免台阶造成突然脱流。主叶轮叶片入口边可根据流量点设置适当后掠，使不同半径处的入流条件更接近；出口边则要控制叶片角和包角，兼顾扬程曲线斜率与小流量稳定性。叶片厚度沿流向不宜完全等厚，入口前缘减薄、根部加强更符合铸造或铣削加工逻辑。

　　安装边界方面，上部轴头用于与驱动轴、联轴器或电机转子连接，配合段需给定轴向定位面和周向防转关系；叶轮下端吸入侧朝向泵腔入口，外圆与蜗壳或密封环之间要保留径向运转间隙。间隙过小，热膨胀、轴挠度或固体颗粒会导致擦碰；间隙过大，口环回流增加，容积效率下降。实际设计中还要根据轴承跨距校核转子悬臂状态，因为诱导轮和叶轮都位于轴端，流体激振力会直接影响轴系振动。

　　这类结构常见于低温液体输送、高速给水泵、航空燃油泵以及化工流程泵。高速运行时，诱导轮自身也可能产生回流和旋转空化，因此叶片前缘形状、叶顶间隙和入口直管段长度都需要配合校核。主叶轮则承担主要升压任务，叶片出口宽度、外径和流道面积决定额定流量与扬程范围。三维造型阶段应同时保留实体加工特征和流道抽取面，后续既可用于装配干涉检查，也可导入流体仿真检查入口压力分布、叶道速度均匀性和出口旋流。
