太阳能电池片互联导电汇流排结构

　　该导电汇流排结构面向高效晶硅太阳能电池组件的串接互联工序，适配Maxeon C60系列背接触电池片的电极排布特征，主要承担相邻电池片之间的电流汇集与导通传输作用，在光伏组件层压封装前的串焊排布环节完成定位铺设，替代传统正面焊带的跨接导通方案，规避正面焊带遮挡电池受光面的问题，适配背接触电池的电极全背面布局特性。

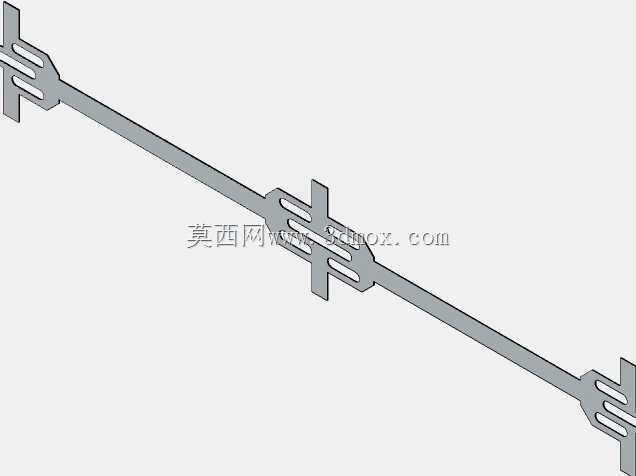

　　从结构设计逻辑来看，整体采用长条形薄带基材，基材选用高导电率的铜质基底，表面做镀锡处理以提升焊接浸润性与长期抗腐蚀能力，薄带的厚度控制在0.15~0.3mm区间，既保证足够的载流截面积来降低串联电阻，又具备充足的柔性弯折余量，可适配组件层压过程中的压力形变，抵消电池片与封装材料之间因热膨胀系数差异产生的剪切应力，避免长期户外温变循环下焊接点脱落、导电带断裂的失效问题。汇流排沿长度方向等距设置多组焊接定位端，每组定位端对应单片电池背面的正负电极点位，端部开出多道平行的镂空槽，一方面将焊接端分割为多个独立的接触焊爪，每个焊爪可独立贴合电池电极表面，补偿铺设过程中的微小位置偏差，即使个别焊爪存在焊接虚接，其余接触点位仍可保证电流通路；另一方面镂空槽可释放焊接热应力，减少焊接受热过程中导电带热胀冷缩对电池片产生的拉扯力，降低薄硅片的隐裂风险。相邻两组焊接端之间的连接带做等宽收窄处理，在保证载流能力的前提下减少材料用量，同时收窄的带身柔性更好，可随组件排布的弧度做小幅弯折适配。

　　安装边界方面，该汇流排的整体长度匹配多片电池串联后的排布总间距，相邻焊接端的中心距与C60电池片的边长尺寸严格对齐，焊接端的外轮廓尺寸小于电池背面电极区域的边界，铺设时不会超出电池片边缘造成相邻串之间的短路风险；薄带的宽度方向预留有足够的绝缘间隙，和组件内部的封装胶膜、背板材料完全兼容，层压过程中不会出现刺穿胶膜的问题。在实际产线应用中，该汇流排可适配自动化串焊设备的供料轨道，带身的平直度满足机械手抓取、视觉定位的铺设要求，焊接端的镂空结构也可让焊锡充分浸润，焊接后拉拔力满足光伏组件IEC可靠性测试标准。

　　建模过程中需严格还原各焊爪的槽口宽度、相邻槽的间距、连接段的过渡圆角，所有折弯位置预留工艺圆角避免应力集中，薄带的厚度方向尺寸需和实际量产物料保持一致，用于模拟组件层压时的形变状态，验证不同层压压力下汇流排与电池电极的贴合度，也可用于串焊工装的定位卡槽设计，提前排查铺设过程中带身偏移、焊爪对位偏差的问题。该结构同时兼顾导电性能、机械柔性与焊接工艺性，是背接触高效光伏组件实现低内阻、高可靠性互联的核心零部件。
