立方星可展开式太阳能电池阵列结构

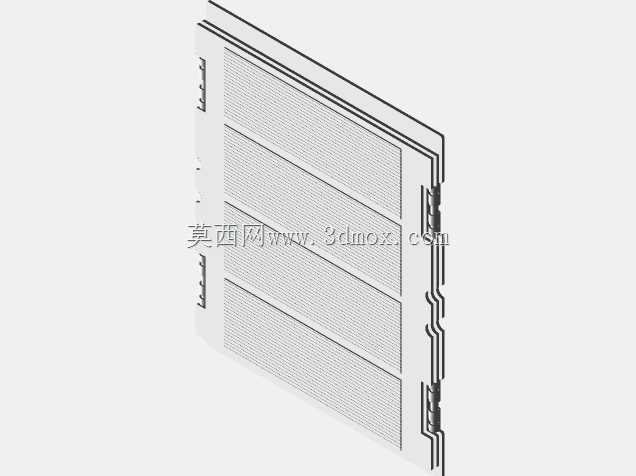

　　这套结构面向1U规格立方体卫星的在轨供能需求设计，核心解决微小卫星发射阶段包络受限、入轨后受光面积不足的矛盾。整阵采用折叠收拢状态适配星箭对接舱的安装边界，发射时电池板沿星体侧壁贴合固定，入轨后通过释放机构展开为平面受光形态，在不占用卫星主载荷安装空间的前提下，将光电转换的有效受光面积提升至星体端面面积的四倍以上。

　　从实际任务场景看，立方星普遍采用标准化1U单元框架，星体自身外廓尺寸被严格限制在100mm×100mm×100mm的立方边界内，留给供能系统的安装面非常有限。单靠星体表面贴装的电池片，总发电功率往往无法覆盖星载计算机、传感器、通信模块的长期工作功耗，尤其在卫星执行对地观测、数据下传的峰值功耗阶段，能源缺口会直接导致任务降额。这套可展开阵列把四片独立电池板沿展开方向串联排布，收拢时每片板依次层叠贴合，整体厚度控制在十几毫米的侧边安装空间内，不会超出立方星的标准包络，完全兼容通用的立方星部署器接口。

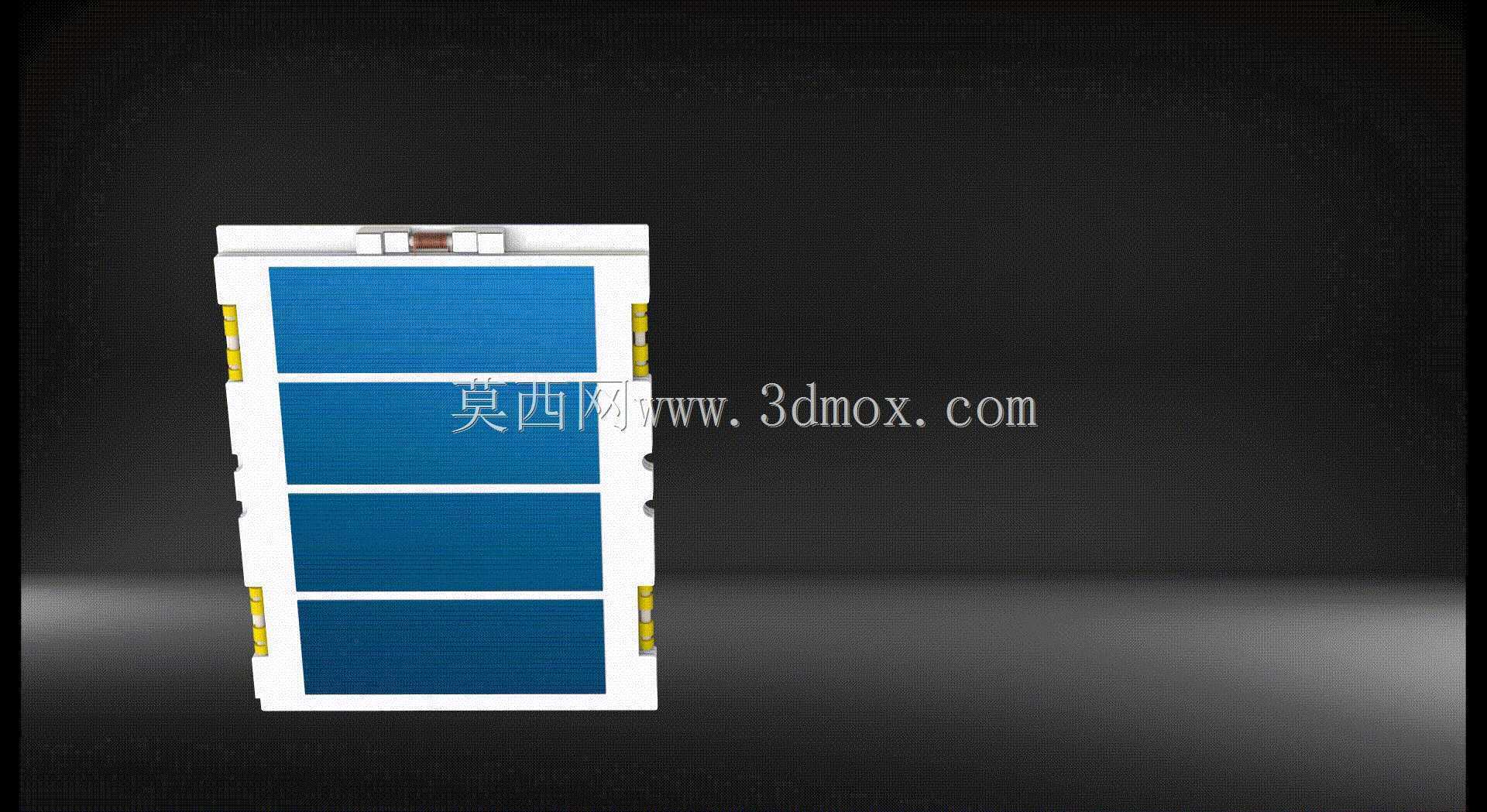

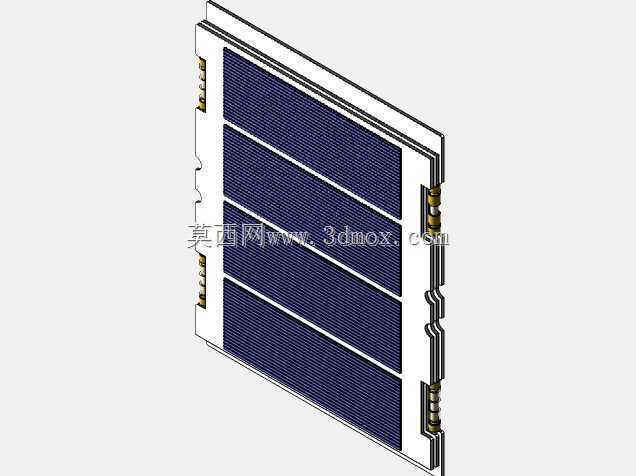

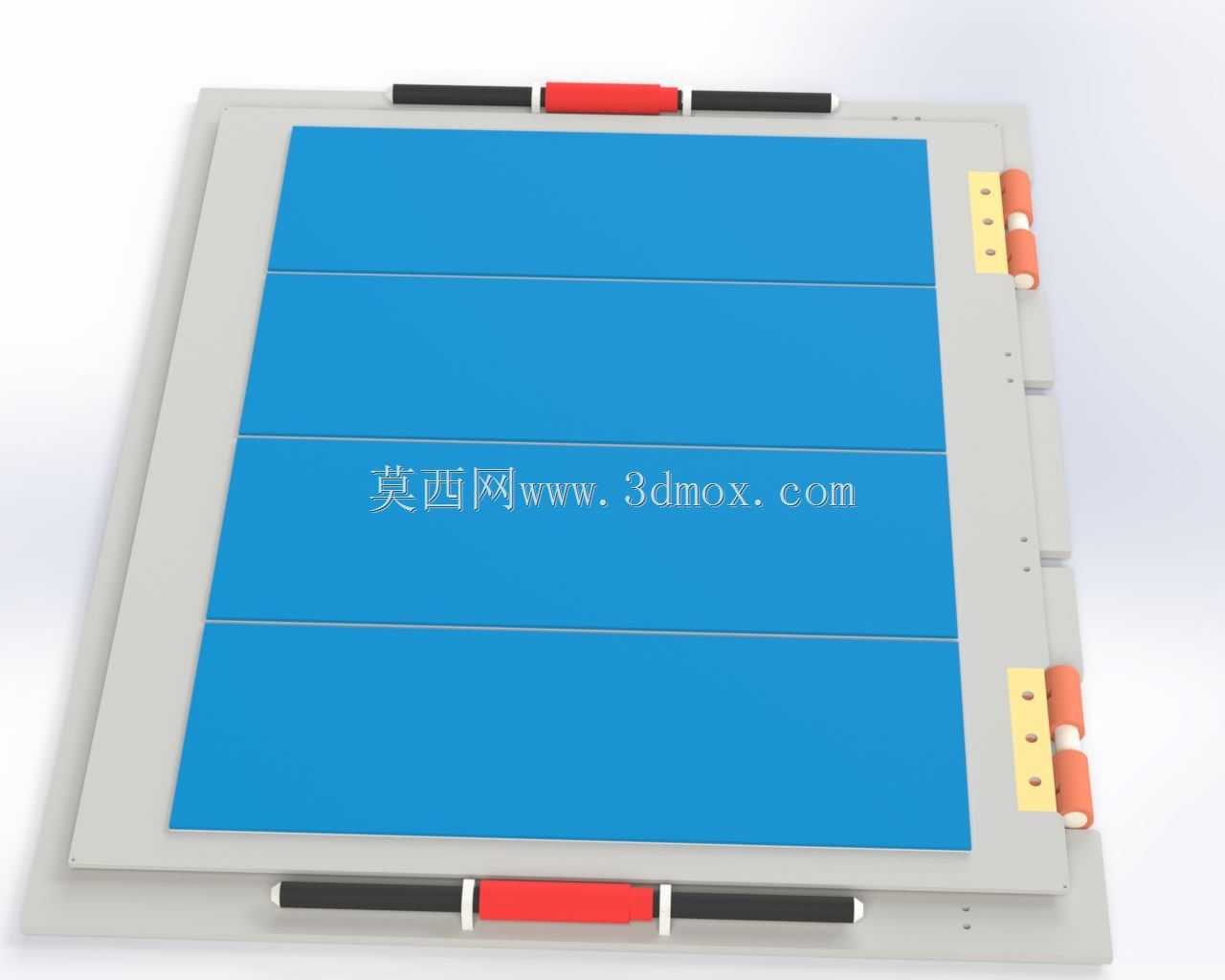

　　结构设计上，电池板的承载基板采用轻量化刚性框架，四周设置白色的绝缘封装边框，既对蓝色硅基电池片形成边缘防护，也避免板间展开、收拢过程中发生电路短路。边框两侧分布的黄色定位件是板间铰接与锁附的配合点位，每片电池板的侧边都预留了铰接安装位，相邻板件通过微型转动副连接，转动行程经过限位设计，展开到位后相邻板件自动保持共面，不会出现过转弯折。阵列顶端集成的小型组件整合了嵌入式天线、磁力计与相关传感元件，不需要在星体表面额外开设天线安装窗口，把供能结构与部分测控、姿态感知功能集成在一起，进一步压缩了星内设备的占用空间。

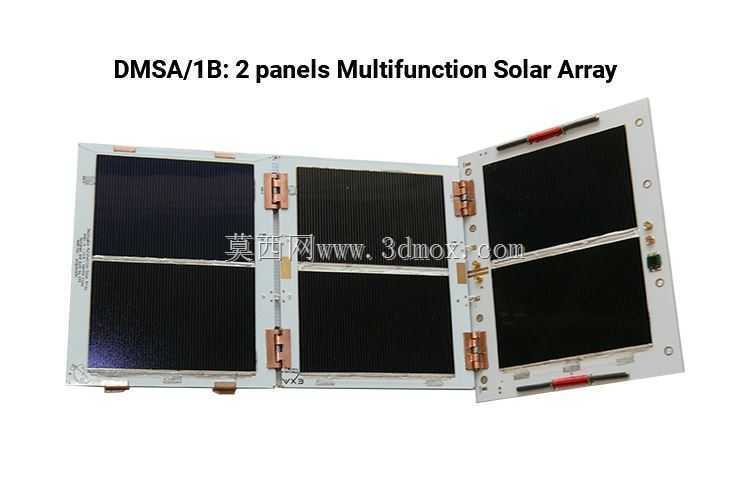

　　安装边界方面，整套阵列的根部通过固定接口连接在立方星的侧壁框架上，收拢状态下所有板件的外边缘都不超出1U立方体的最大外廓，不会和部署器的内部导轨发生干涉。板间的连接铰链做了轻量化镂空处理，在保证展开刚度的前提下尽可能降低结构重量，适配微小卫星严格的重量配额。展开机构的释放逻辑匹配立方星通用的解锁时序，卫星入轨脱离部署器后，锁紧释放装置动作，阵列依靠铰接处的预置扭力逐步展开，最终形成整块竖直排布的长条形受光面。展开后的阵列平面和星体姿态控制系统配合，可通过星体整星姿态调整将电池板正面朝向太阳，在光照期获取最大的入射光照，把电能存储到星载蓄电池中，为星上所有载荷在阴影期的工作提供能源储备。

　　从结构细节的工程处理来看，电池片的封装边框预留了热膨胀补偿间隙，适应在轨运行时高低温交替的热环境，避免温度交变导致基板变形、电池片碎裂。板间走线从铰接轴的中空位置穿过，连接每片电池片的输出电极，线缆在折叠时随铰接转动自然弯折，不会出现拉扯磨损。侧边的定位凸点在收拢状态下和相邻板件的凹槽配合，让层叠的板件保持固定间距，承受发射阶段的振动冲击时不会发生相互碰撞、摩擦。整套结构没有复杂的冗余传动部件，依靠成熟的铰接+释放方案实现展开动作，兼顾了航天任务要求的可靠性与微小卫星的轻量化、小尺寸约束，能够直接为1U立方星的供能系统、姿态感知模块、通信天线提供一体化的安装承载平台。
