21700型锂离子储能电芯结构设计

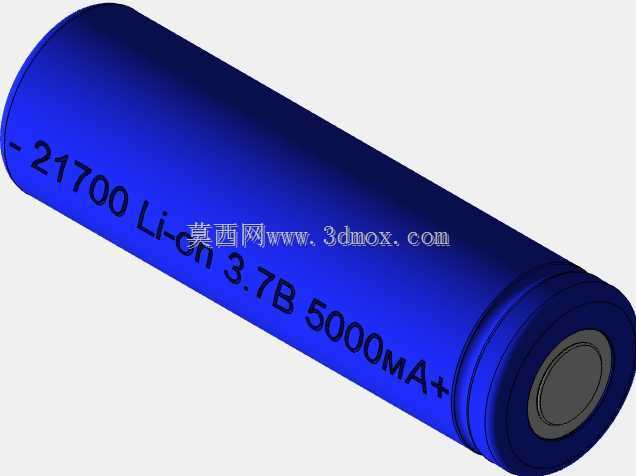

　　圆柱锂离子电芯在便携式电子设备、电动工具、轻型动力载具以及小型储能模组中应用极为广泛，21700规格作为18650之后逐步普及的成熟尺寸，在容量与内阻之间取得了较好的工程平衡。该结构件围绕直径21毫米、长度70毫米级别的圆柱电芯外形展开建模，完整还原了金属外壳、正极端盖、负极壳体端面以及电芯整体轮廓，可用于电池包排布、支架干涉检查、热管理空间预留和装配工艺验证。

　　从实际使用场景看，单颗电芯往往不是独立存在，而是通过串并联组成电池组。建模时首先要控制的是圆柱外轮廓的连续一致性，外壳侧壁不能出现局部鼓包或直径偏差，否则多颗电芯密集排列时，相邻电芯之间的间隙会被压缩，灌胶、套热缩膜或装入塑料固定架时都会产生干涉。正极端盖的凸起高度需要单独表达，因为正极盖帽与负极壳体底部在堆叠或同向排布时承担不同的绝缘边界，端盖边缘的滚槽、封口过渡区域虽然尺寸细小，却直接影响焊接片贴合和自动化装配吸盘取放。

　　该电芯标称容量对应3.7伏电压平台、5000毫安时级别电量，适合对续航和重量都有要求的设备。结构设计上，圆柱壳体采用薄壁金属卷封形式，内部卷绕电芯不直接外露，外部只保留稳定的圆柱基准面。工程建模时将外壳作为主定位特征，中心轴线贯穿全长，便于在电池包中按矩阵方式阵列；正极端面设置独立凸台，负极以壳体底部平面作为接触基准，两者在装配方向上形成明确区分，能够降低极性反接风险。

　　外形尺寸与安装边界是这类模型最关键的应用价值。电芯装入支架时，径向通常依靠塑料肋位或圆孔抱紧，轴向则通过端部挡边、镍片焊接或铜排连接限制窜动。模型中圆柱直径决定支架孔位中心距，若按紧密排列布置，中心距应在电芯外径基础上预留绝缘膜、公差和散热间隙；长度方向则要在盖帽顶端与底部焊点之外保留汇流排、采样线和缓冲垫空间。对于需要风冷的电池包，电芯之间还应留出连续风道，不能只按理论相切位置排布；对于灌胶封装场景，间隙过小会导致胶体流动受阻，间隙过大则降低体积能量密度。

　　功能特性方面，圆柱电芯本身具备较好的结构刚度，金属外壳可承受内部卷芯支撑和正常充放电过程中的轻微膨胀。三维结构表达时，外壳表面应保持光滑圆柱面，端部封口圆角需与真实冲压件一致，这样在做跌落仿真、夹具设计或模组堆叠时，接触区域才不会出现错误的应力集中。正极盖帽区域通常包含泄压与隔离结构，虽然外观模型不必完全展开内部化学层，但端盖的台阶、环形槽和顶部平面应当分层表达，方便后续对接保护板、镍片和绝缘片。

　　设计思路上，这类电芯模型不宜只画成简单圆柱体。若仅用于外观展示，光杆圆柱可以满足视觉需要；但面向结构设计和设备选型，必须把极性特征、端部高度差、壳体圆角和可接触基准面建出来。电池支架设计者会依据最大外径确定孔位，工艺人员会依据端部形状选择吸盘或夹爪，电气工程师会依据正负极位置规划汇流排走向。因此模型将圆柱主体、正极凸台、底部端面分别作为独立特征处理，既保留参数调整余地，也便于在装配中快速识别配合关系。

　　在模组应用中，多颗21700电芯常以错列或矩形矩阵安装。错列排布能够在有限截面内容纳更多电芯，但对支架成型和散热通道要求更高；矩形排布则便于自动点焊和维护更换。无论采用哪种方式，单颗电芯的外轮廓精度都会传递到整个电池包：直径偏差影响孔位配合，长度偏差影响端板压紧，盖帽高度影响焊接片行程。模型在这些边界上提供清晰几何参考，可用于检查电池仓净空、绝缘片开孔、镍带折弯半径以及线束走线空间。

　　从热管理角度看，圆柱电芯侧壁是主要散热面，外壳与支架、导热胶或液冷板之间的接触面积需要稳定控制。建模时保留完整圆柱面，有利于在后续热仿真中设定接触区域；端部则应避免与金属结构件无绝缘接触，尤其正极盖帽周边需要预留贴青稞纸或绝缘垫圈的位置。对于振动较大的动力设备，电芯径向固定和轴向限位必须同时考虑，单靠焊点承受长期振动并不稳妥，支架孔壁、端部压板和缓冲垫都应在总装空间中提前占位。

　　整体而言，该结构模型以21700圆柱锂离子电芯为核心，突出外形基准、极性端部、安装间隙和模组适配关系。它既可以作为电池包设计中的标准零件调用，也可用于工装夹具、检测设备、自动点焊工位和包装周转架的空间校核。通过把电芯从单一外观件转化为具有装配约束意义的工程模型，结构人员能够在方案阶段完成排布密度、绝缘距离、散热通道和焊接可达性的综合判断，减少后期样机装配中的干涉与返工。
