汽车发动机涡轮增压器蜗壳结构

　　该三维结构对应车用增压发动机的涡轮增压器壳体总成，建模时重点还原了涡壳流道、进气接口与叶轮容纳腔的空间关系，可用于动力总成布置、进排气系统干涉检查以及教学演示场景。在整车开发中，增压器通常布置在发动机排气歧管后侧，高温排气从发动机缸盖排出后直接进入蜗壳流道，推动内部涡轮叶轮高速旋转，同轴带动压气机侧叶轮压缩新鲜空气，再经中冷器降温后送入气缸，从而在不显著增加发动机排量的前提下提升充气效率，改善低速扭矩输出并降低单位功率油耗。

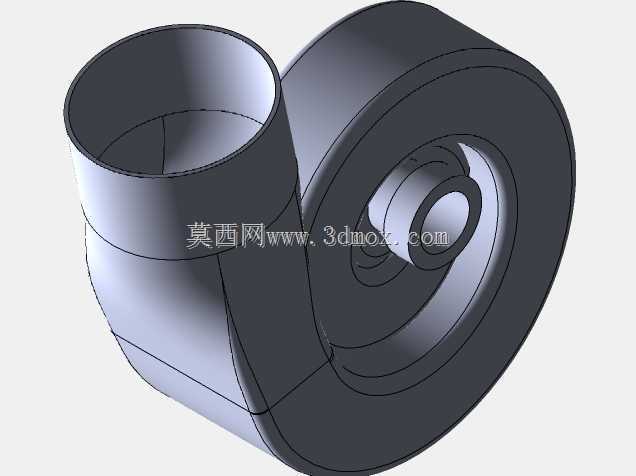

　　从结构特征看，模型一侧为圆柱形进气或排气连接管口，管口保持等径直段，便于与橡胶管、卡箍或金属法兰对接；另一侧为近似蜗牛形的渐扩蜗室，内部流道沿周向逐渐收窄或扩张，用于引导气流并完成能量转换。蜗壳中心设置阶梯式轴承座安装孔，孔系同轴度直接影响转子轴的运转稳定性，因此在建模时需要保留各段孔径、止口端面和定位台阶，方便后续与轴承体、密封件、润滑回油通道进行配合校核。

　　实际设计中，蜗壳并非简单外观件，其轮廓受气动性能、热变形和装配空间共同约束。流道截面变化过快会造成气流分离和压损增大，截面变化过缓则会使壳体外形臃肿，挤占发动机舱空间。建模时应保证蜗室壁厚相对均匀，在高温排气侧尤其要避免局部厚大热节，否则铸件冷却时容易产生缩松，工作中也会因热应力集中出现裂纹。连接管口与蜗室过渡处采用大圆角平滑衔接，既降低气流阻力，也减少铸造应力集中。

　　安装边界方面，圆柱形管口的轴线高度、朝向以及与蜗壳中心孔的相对位置，是整车布置时最需要关注的尺寸。管口外圆需要匹配对应管径的软管或硬管，端部应预留卡箍压紧区域；中心安装孔周围需留出轴承体、润滑管路和隔热罩的装配空间。蜗壳背部与发动机缸体、排气歧管、隔热板之间应保留热态膨胀间隙，不能仅凭冷态三维位置判断是否干涉。对于横置发动机车型，增压器还常受到转向助力泵、发电机、空调管路和车架纵梁的空间限制，因此蜗壳出口角度、管口朝向和外部加强筋位置都需要随平台布置进行调整。

　　该模型在结构表达上突出了增压器外壳的典型形态：大尺寸蜗室容纳高速旋转叶轮，侧向圆管承担气流输送，中心阶梯孔承担转子支撑与定位。设计人员可在此基础上继续补充涡轮叶轮、压气机壳、中间体、执行器、密封环和冷却润滑通道等子部件，形成完整增压器总成。用于选型分析时，可依据管口直径判断管路通流能力，依据中心孔和安装止口评估与中间体的互换性，依据蜗壳外轮廓校核发动机舱包络；用于加工或铸造讨论时，则可进一步拔模分析、壁厚检查和热变形评估，使外观造型与工程功能保持一致。
