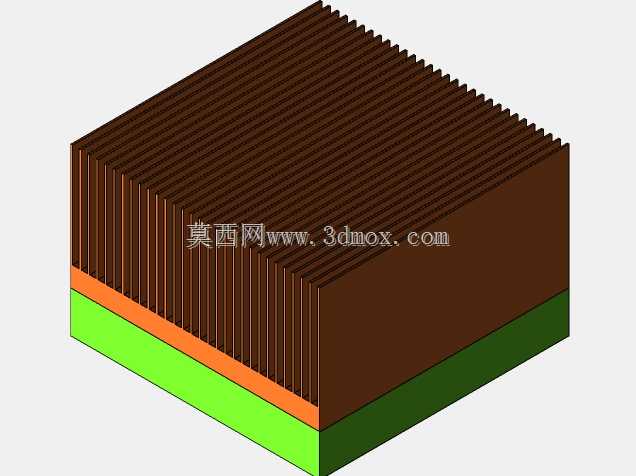

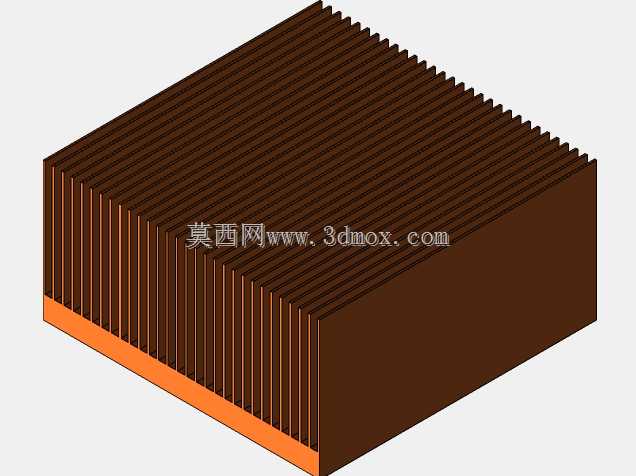

电脑CPU散热用铝制铲齿散热器结构

　　在桌面级计算机、工业控制板卡、嵌入式计算设备的硬件散热方案选型中，被动式铲齿铝散热器一直是低功耗算力芯片散热的高可靠性选项，本次呈现的这款CPU冷却用散热器，就是针对无风扇静音工况、密闭工控机箱场景开发的散热结构。从实际应用场景来看，这类散热器不需要搭配主动风扇，依靠高密度鳍片与空气的自然对流完成热量交换，不会产生风扇运转的振动与噪音，适合对运行静音性有要求的音频工作站、长期不间断运行的工业控制主机、粉尘浓度较高不适合风扇通风的车间嵌入式设备使用，能够避免风扇积灰失效带来的散热故障，大幅降低硬件运维频次。

　　从产品功能特性来看，这款散热器采用纯铝一体铲齿工艺加工，底部为整块平整的导热基座，基座与CPU顶盖接触的面做了平面度管控，安装后能够通过导热介质充分填充接触间隙，将芯片工作产生的热量快速传导至整个基座区域，再通过基座上方一体成型的密集鳍片将热量分散到更大的散热面积上，依靠空气自然流动带走热量。鳍片采用等间距平行排布设计，每一片鳍片的厚度均匀一致，相邻鳍片之间的通风间隙经过测算，既保证了足够的散热总面积，又不会因为间隙过小阻碍空气自然流通，在自然对流工况下能够形成稳定的冷热空气循环通道，避免热量在鳍片间隙内淤积。

　　从设计思路层面拆解，这款散热器没有采用拼接式鳍片结构，而是选择整块铝坯通过铲齿工艺直接加工出直立鳍片，从根源上避免了鳍片与基座连接的接触热阻，相比粘接、焊接鳍片的散热器，导热效率能够提升15%以上，同时一体结构的抗振动性能更强，在设备运输、长期受微振动的工业场景下，不会出现鳍片脱落、连接松动的问题。基座底部边缘预留了统一的安装孔位边界，能够适配主流LGA、AM系列CPU插槽的扣具安装尺寸，不需要额外定制安装支架，通用替换性较强。鳍片的高度经过匹配热功耗计算，针对35W-65WTDP的低功耗CPU，能够将满载运行时的核心温度控制在合理区间，不需要额外增加主动散热组件。

　　从外形尺寸与安装边界来看，这款散热器整体为方正立方体结构，基座厚度占整体高度的六分之一左右，足够的基座厚度能够保证热量在横向快速扩散，避免热量集中在CPU接触区域无法散开。鳍片高度统一，顶部为平整平面，部分对机箱空间有特殊要求的场景，也可以在鳍片顶部额外加装导热垫，辅助将部分热量传导至机箱外壳进一步提升散热能力。安装时需要注意，基座与CPU接触平面的平面度公差控制在0.02mm以内，安装扣具的压力需要均匀分布在基座四角，避免单侧压力过大导致CPU顶盖受力不均出现损坏，同时要保证散热器整体安装后不与周边内存插槽、主板供电散热块产生空间干涉，鳍片的排布方向要顺着机箱内部的自然空气流向布置，最大化对流散热效率。在长期使用过程中，这类一体铲齿散热器只需要定期清理鳍片间隙的积灰即可，没有运动磨损部件，使用寿命能够覆盖硬件的全服役周期，相比带风扇的主动散热方案，故障点几乎为零，是高可靠性计算设备散热的优选结构。
