化学氮气反应实验装置结构设计

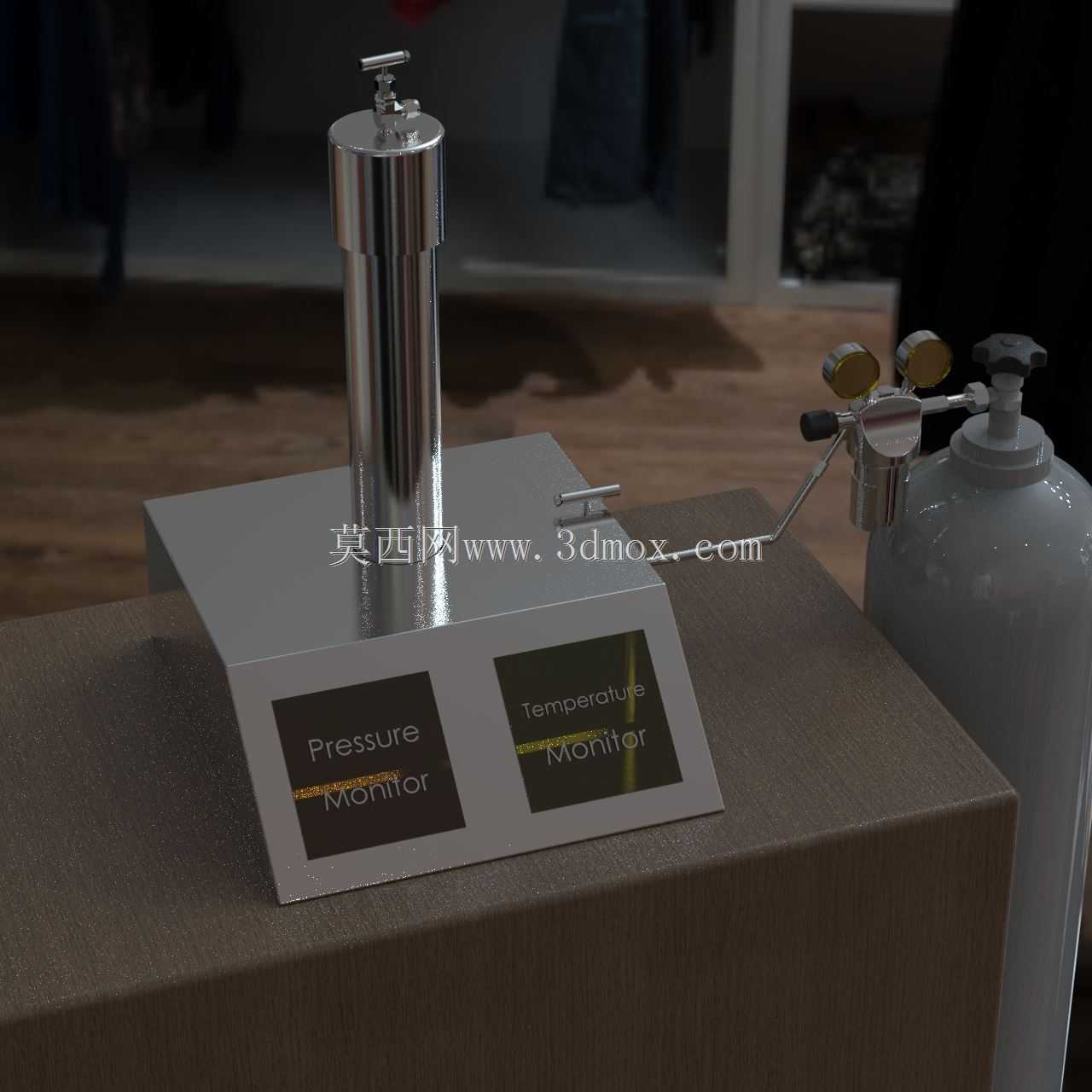

　　这套氮气反应装置的三维结构，面向实验室小试、材料改性、惰性气氛合成以及化工工艺验证场景搭建，整体把反应执行、气源供给、状态监测三个功能模块整合在同一操作台面范围内，适配高校化工实验室、企业研发中心小试工位、材料配方验证平台的使用需求。装置运行时，外接高压氮气钢瓶作为惰性气源，通过瓶顶减压阀将高压储气压力调节至反应工艺要求的低压区间，经管路输送至立式反应腔体内部，为腔体内的化学反应提供无水无氧的惰性气氛环境，也可根据工艺需求维持腔体内的微正压状态，避免外界空气侵入干扰反应进程。

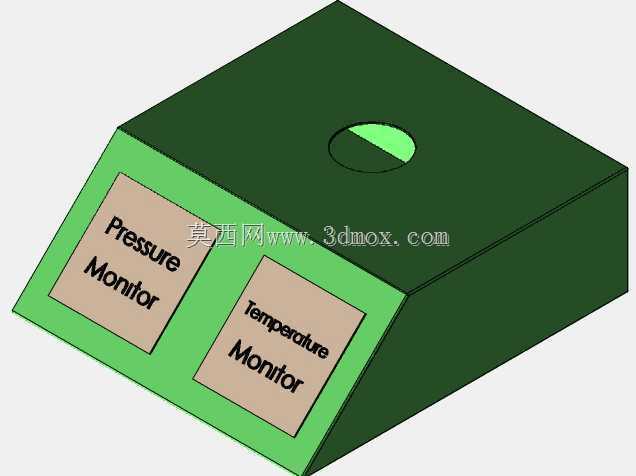

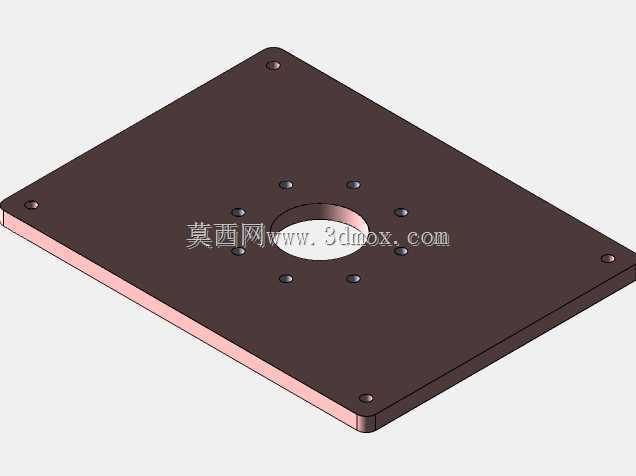

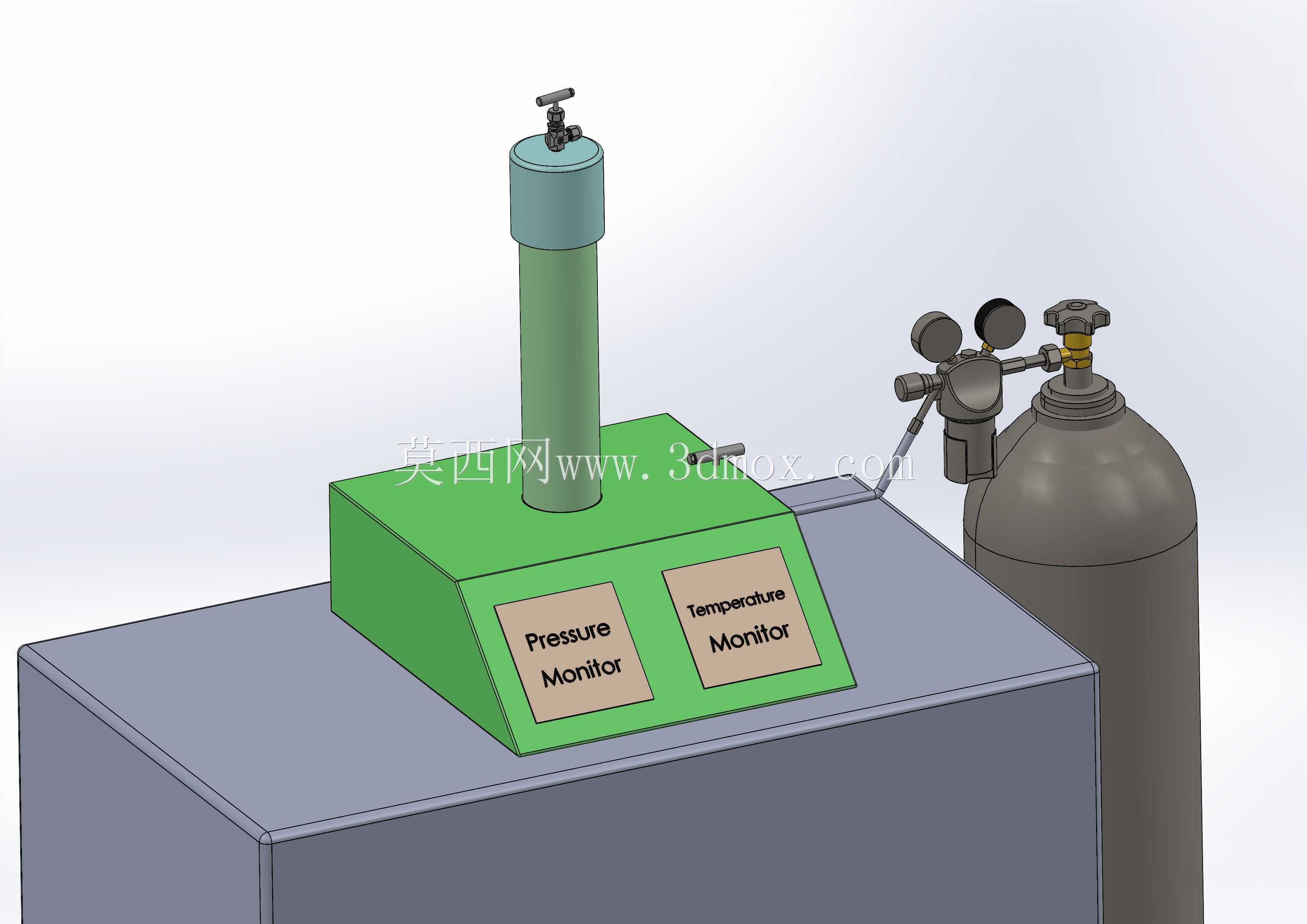

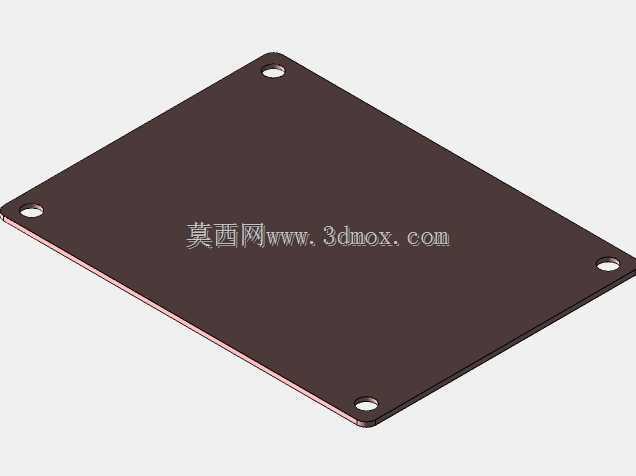

　　从结构布局来看，装置主体分为三个独立功能单元：底部承载台采用厚壁台座结构，台面预留安装定位孔位，可直接固定在实验室标准实验台面上，台座整体长宽尺寸适配常规1.2米实验台的安装边界，台面离地高度符合实验人员站立操作的人机工程要求，所有外接管路、阀件均布置在台座后侧区域，正面预留充足操作空间，避免管路干涉操作人员调节阀件、读取监测数据。台座上方固定绿色控制机座，机座作为整个反应单元的安装基体，正面斜向嵌入两块监测面板：左侧为压力监测面板，实时采集反应腔体内部的气相压力数据，面板显示区域朝向操作人员站立方向，无需俯身即可读取压力数值；右侧为温度监测面板，配套测温元件伸入反应腔体内部，实时采集反应区域的物料温度，两块面板的安装角度做了15度倾斜设计，规避台面反光导致的数据读取不清问题。

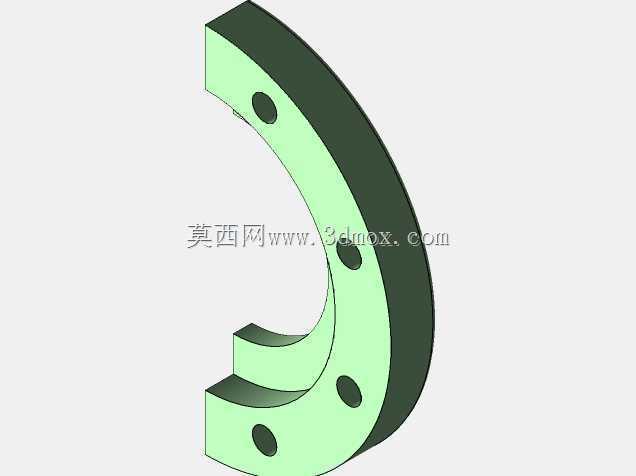

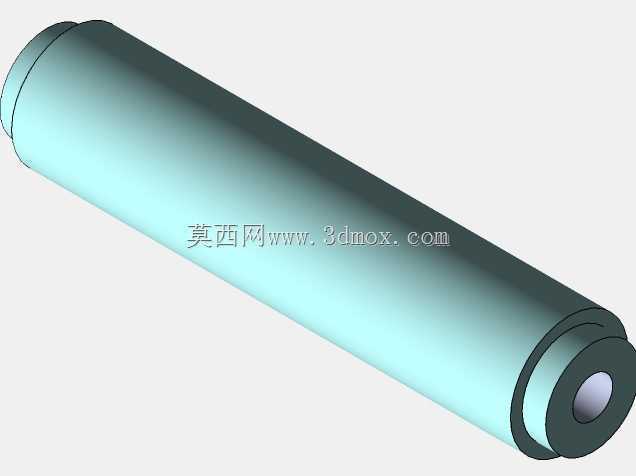

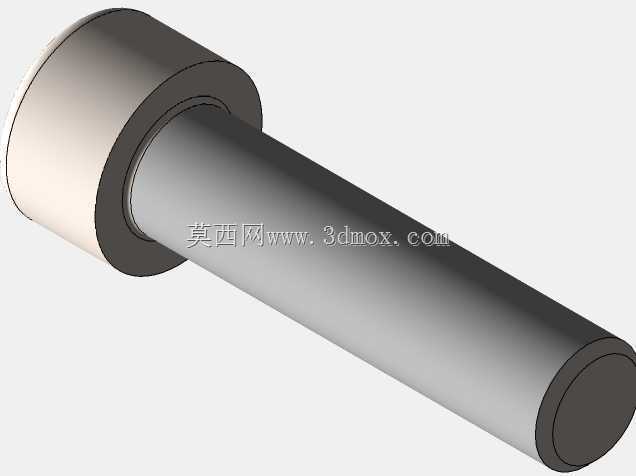

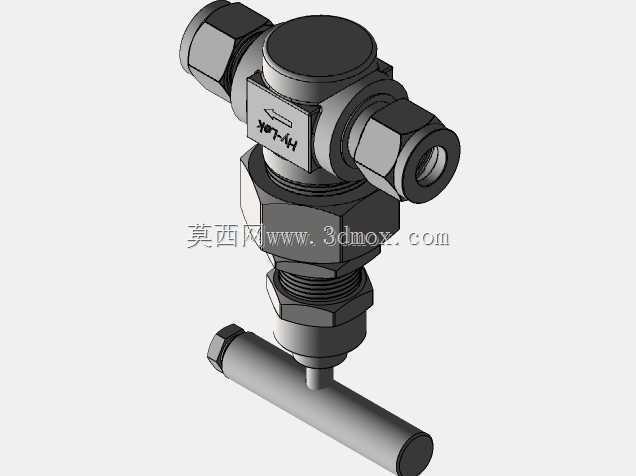

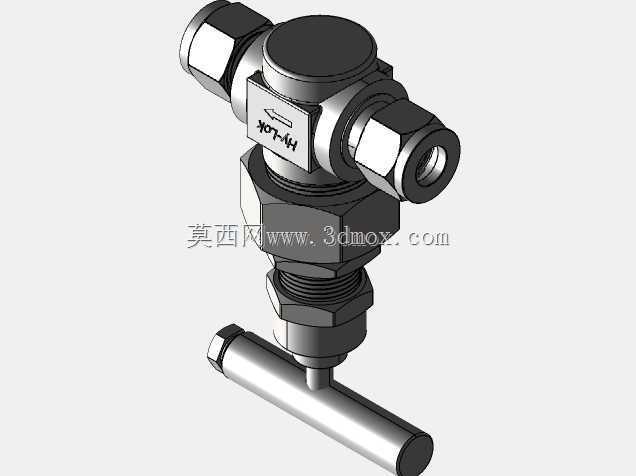

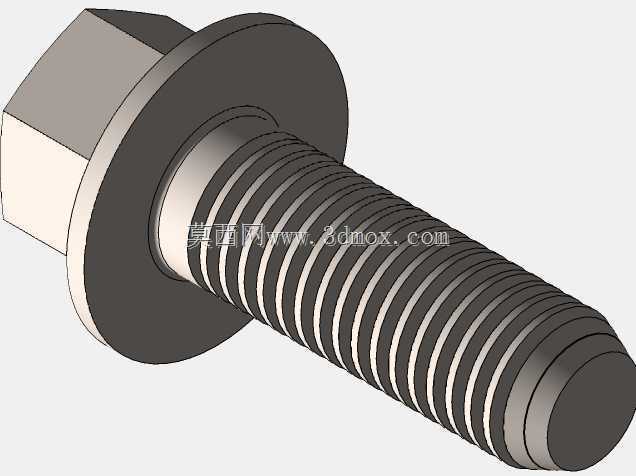

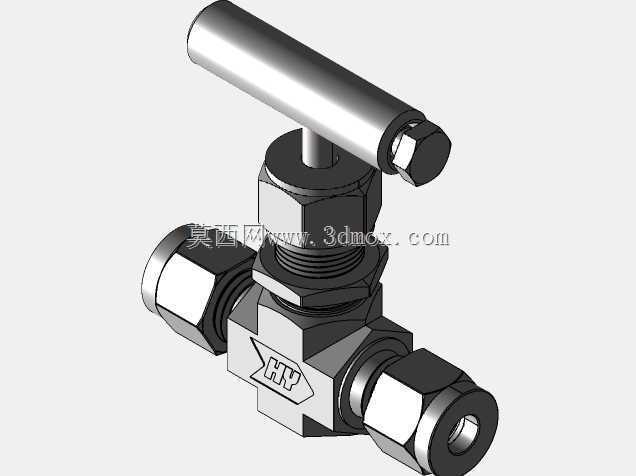

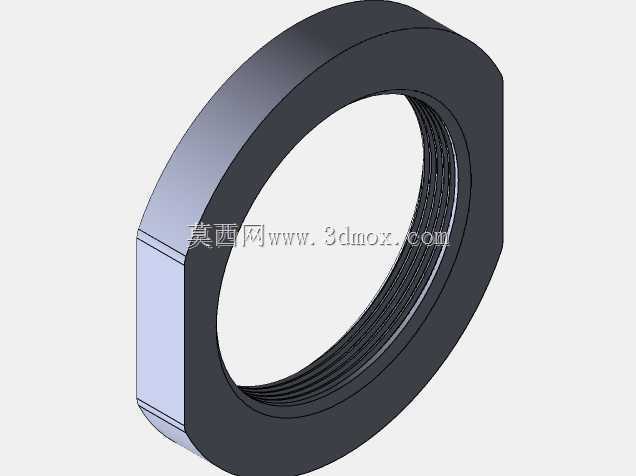

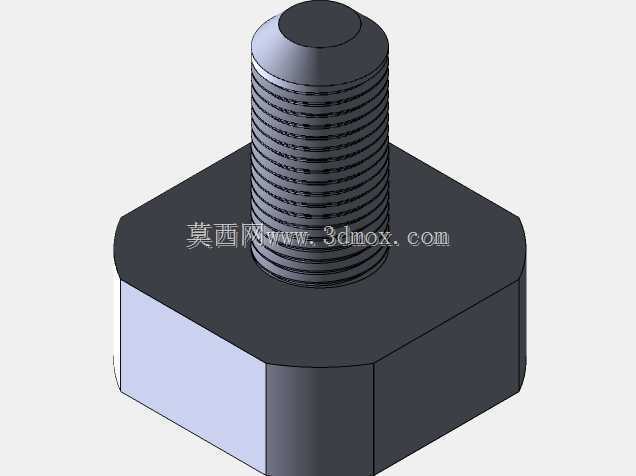

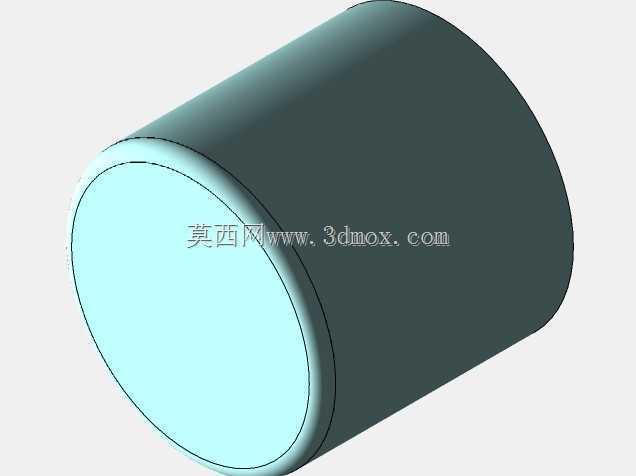

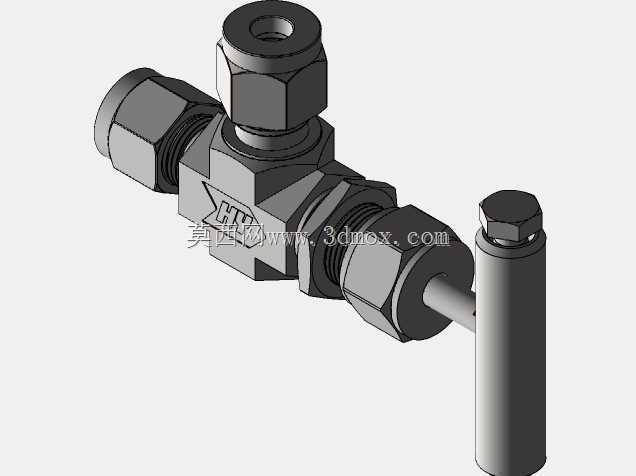

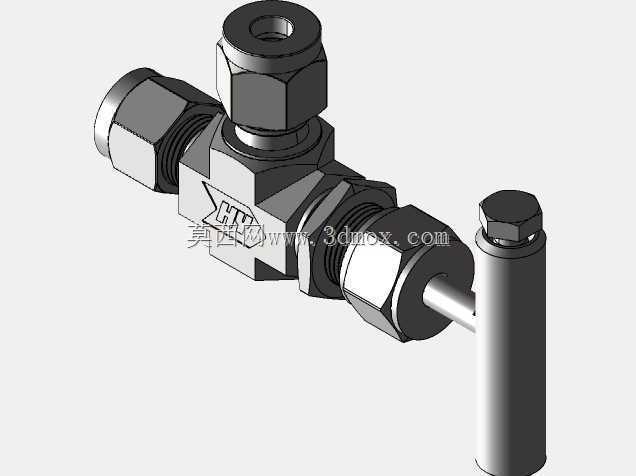

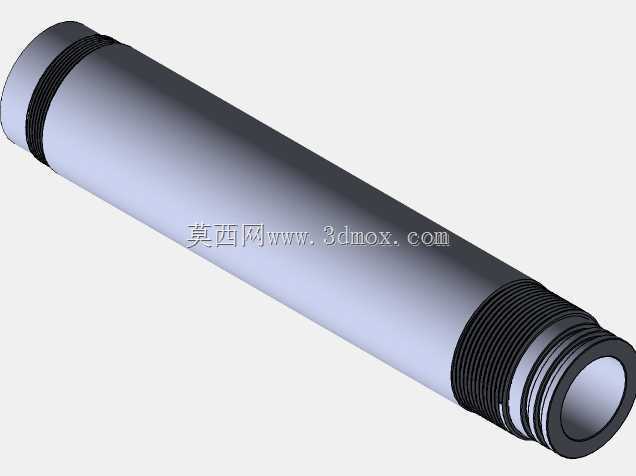

　　机座中心竖直安装圆柱形反应腔体，腔体下段为承压反应段，采用耐腐金属材质制作，可耐受小试工艺范围内的工作压力与反应温度，腔体上段为浅蓝色密封端盖，端盖顶部安装小型截止控制阀，既可以作为反应完成后的泄压排气口，也可连接抽真空管路，在通入氮气前对腔体内部抽真空，置换腔体内残留的空气，保证惰性气氛纯度。端盖与腔体之间采用法兰密封结构，紧固件沿圆周均匀布置，保证密封面压紧力均匀，避免正压工况下出现气体泄漏。

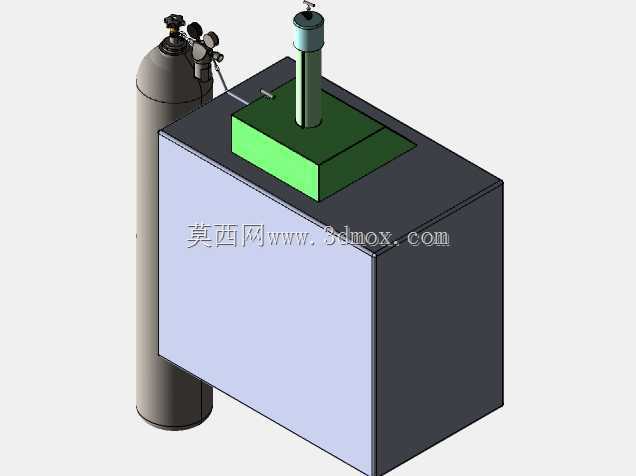

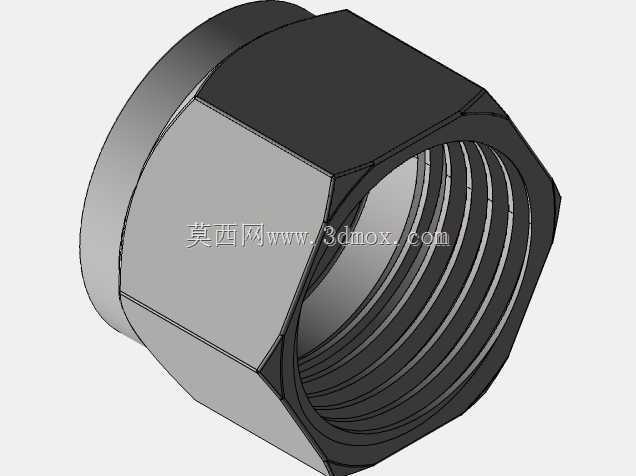

　　装置侧旁独立布置氮气钢瓶组件，钢瓶采用标准高压气瓶外形，瓶顶安装双压力表减压阀，其中高压表显示钢瓶内部剩余储气压力，低压表显示输出至反应腔体的工作压力，减压阀输出端通过金属气管与反应腔体的进气口连通，管路上配套布置单向阀，防止反应腔体内部的介质倒灌进入减压阀甚至钢瓶内部。钢瓶底部设置定位限位结构，可配合实验室气瓶固定架做捆绑固定，避免气瓶倾倒引发安全隐患，钢瓶与主机座之间预留不小于200mm的操作间距，方便操作人员开关瓶阀、调节减压压力，也避免气瓶与反应腔体直接接触，防止反应过程的温度变化传导至气瓶带来安全风险。

　　设计过程中优先考虑实验操作的安全性与拆装便利性：反应腔体与机座之间采用快装定位结构，需要更换反应物料、清洗腔体内部时，可快速松开顶部紧固件将腔体整体取出，无需拆解周边管路；所有阀件、仪表的布置位置都在操作人员手臂可及范围内，不需要探身越过运行中的反应腔体即可完成所有调节操作；监测面板内置在机座外壳内部，面板外侧预留透明防护板安装位，可避免实验过程中喷溅的物料污染显示界面。整机的安装边界充分考虑小实验室的空间限制，不需要额外搭建大型支架，所有组件都可在标准实验台面上完成布局，外接气源管路沿台座后侧走线，不会占用正面操作空间，整体结构既满足氮气气氛反应的工艺功能需求，也符合实验室小试设备的安全操作规范。
