立式承压工业搅拌反应罐体结构设计

　　在精细化工、生物发酵、食品深加工等连续化生产场景中，立式承压搅拌反应罐体是核心工艺承载设备，这类设备的三维结构设计需要同时匹配工艺反应需求、现场安装边界、运维操作空间三类核心约束，不能仅停留在几何外形的搭建层面。从实际工程落地的角度看，这类罐体的设计首先要锚定工艺端的核心参数，比如反应过程的承压等级、介质腐蚀特性、搅拌转速区间、换热需求，这些参数会直接决定筒体壁厚、材质选型、管口方位、支撑结构的形式。

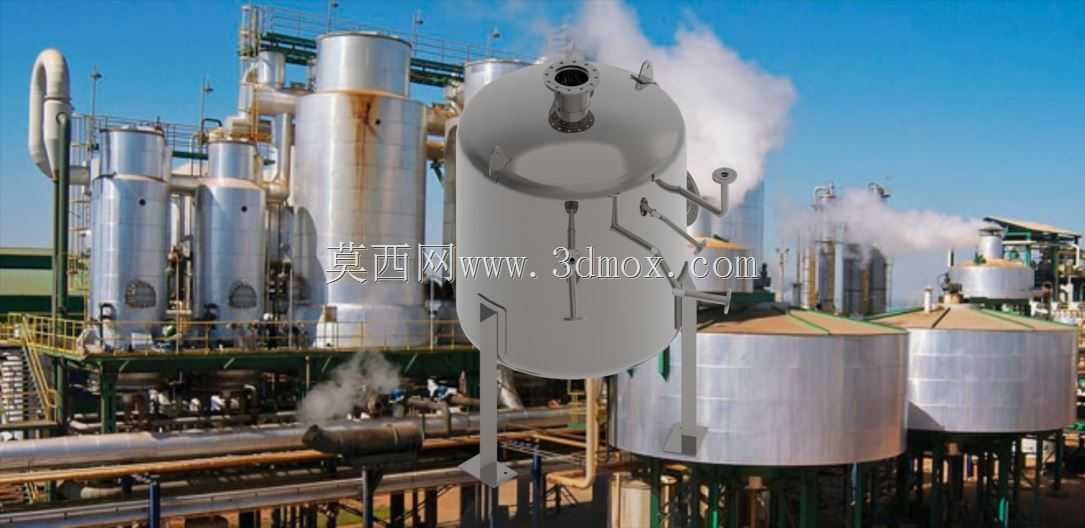

　　本次呈现的立式反应罐体采用上封头下支腿的经典结构，筒体段为等径直筒，顶部采用标准椭圆形封头，封头中心预留搅拌器安装接口，接口处做加厚补强处理，避免搅拌运行过程中产生的振动导致焊缝疲劳开裂；封头周边沿圆周方向均匀分布工艺管口，分别对应进料、排气、测温测压、安全泄放、备用接口等功能，管口的伸出长度统一匹配现场管道对接的操作空间，避免出现管道安装时与支腿、操作平台碰撞的问题。筒体侧面设置多组侧向接管，分别对应出料、取样、夹套介质进出口、液位检测接口，其中出料口设置在筒体下部靠近锥底过渡段的位置，保证反应结束后介质可以依靠重力完全排空，减少罐内残液留存；夹套结构包覆整个筒体直段与下封头区域，夹套与筒体之间的流道设置导流挡板，让换热介质可以沿筒体螺旋流动，避免出现换热死角，提升温度控制的均匀性。

　　罐体底部采用三支腿支撑结构，支腿与筒体下封头的连接处设置加强垫板，分散罐体满载时的载荷，支腿底部预留地脚螺栓安装孔，安装孔的长圆孔设计可以抵消现场基础施工的尺寸误差，降低安装对位的难度。支腿的高度设计充分考虑底部出料阀门的操作空间，以及排污口的接管安装需求，保证操作人员可以在地面完成出料阀门的启闭操作，不需要额外搭建过高的操作平台。罐体侧面设置的爬梯与操作平台连接位，位置避开所有侧向管口，平台护栏的安装接口提前在筒体上预留焊接垫板，避免现场安装时直接在筒体上施焊破坏罐体的防腐层与承压结构。

　　从设计思路上看，这类罐体的三维建模首先要确定筒体的公称直径与直段高度，这两个尺寸由单批次处理量决定，建模过程中需要先搭建筒体的中心轴线，所有管口、支腿、附件的位置都以中心轴线为基准做定位，保证整体结构的同轴度，避免后续出工程图时出现尺寸基准混乱的问题。搅拌接口的位置精度是建模的核心控制点，接口的法兰端面需要与筒体轴线完全垂直，否则搅拌轴安装后会出现偏摆，导致机械密封磨损过快、搅拌运行振动超标的问题。夹套结构建模时需要注意与筒体的间隙尺寸，间隙过小会导致换热介质流动阻力过大，间隙过大则会降低换热效率，同时增加设备的整体重量与材料成本。

　　外形尺寸方面，这类中型生产用反应罐体的总高度控制在8米以内，筒体公称直径通常在1.2米到2.5米区间，支腿的跨距根据总高做匹配，保证设备满载时的抗倾覆稳定性满足室外安装的风载要求，安装边界需要预留至少1.5米的周边操作空间，顶部吊装空间需要满足搅拌器整体吊装的高度需求，避免现场安装时出现吊装干涉。罐体上的所有接管法兰都采用标准化工法兰尺寸，匹配行业通用的管道连接标准，不需要额外定制非标准连接件，降低后期运维的配件采购成本。另外，罐体的人孔设置在封头侧面靠近操作平台的位置，人孔的开启方向朝向平台侧，方便检修人员进出罐体，人孔的压紧螺栓布置均匀，保证密封面的压力一致，避免运行过程中出现泄漏。

　　在实际生产场景中，这类罐体可以适配常压带搅拌的反应工艺，也可以通过调整壁厚与密封结构适配低压反应工况，夹套结构可以通入蒸汽、冷却水或者导热油，满足反应过程中的升温、保温、降温需求，搅拌桨的形式可以根据介质粘度做调整，低粘度介质采用推进式桨叶，高粘度介质采用锚式或者螺带式桨叶，建模时预留的搅拌接口尺寸可以兼容多种搅拌器的安装需求，不需要对罐体主体结构做改动。罐体的外表面设置保温支撑件，方便后期安装保温层，减少工艺过程中的热量损耗，所有焊接结构的焊缝位置都做了合理布置，避开应力集中区域，符合压力容器设计的相关规范要求，保证设备长期运行的结构可靠性。
