小型无人机曲面气动翼片结构设计

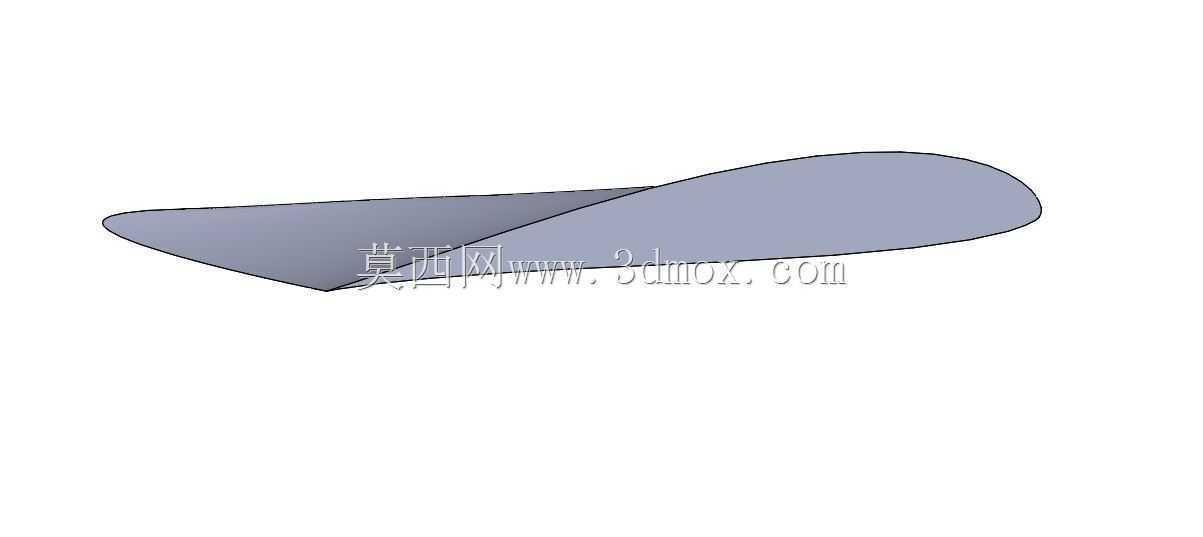

　　该翼片属于小型无人飞行器升力与姿态控制相关的外露气动部件，整体采用连续变厚度、变弦长的薄翼式构型，外形从根部向翼尖逐步收窄，前缘与后缘均通过顺滑曲面过渡，避免局部折角造成气流分离。模型重点表达翼面的空间扭转关系、翼型轮廓和根部连接区域的形态，可用于无人机总体布置、气动外形校核、旋翼/固定翼附件结构推演以及教学场景中的曲面零件建模参考。

　　从实际使用场景看，这类翼片常见于小型固定翼无人机、复合翼无人机、垂直起降飞行器或试验型飞行平台。它既可以作为独立升力面参与整机升力分配，也可以作为辅助翼面用于改善低速飞行时的稳定性。在巡检、测绘、航测、农业监测、教学试验等任务中，飞行器常需要在较小起飞重量下兼顾续航与抗扰动能力，翼面外形是否连续、翼尖是否合理收束、根部是否留有足够安装空间，都会影响后续结构布置与飞行表现。

　　翼片设计的核心并不只是做出一个薄壳形状，而是要把气动轮廓和机械安装边界同时纳入考虑。模型中翼面沿展向存在明显的曲面变化，根部区域相对宽厚，能够为翼梁、碳杆、连接件或螺钉座提供嵌入空间；越靠近翼尖，截面高度越低，有利于减小翼尖涡流带来的诱导阻力。上翼面与下翼面之间保持平滑闭合，前缘圆润、后缘逐渐变薄，这种处理符合低速翼型的基本成型逻辑，也便于后续在工程软件中进行曲面质量检查、实体加厚和轻量化结构拆分。

　　在结构设计思路上，根部通常承担主要弯矩和气动载荷，因此不能只按外观薄片处理。实际加工时，根部可设计为与机身或翼梁套接的矩形、圆形或异形接口，内部布置加强肋、泡沫芯、碳纤维护梁或复合材料蒙皮；翼尖区域则以控制重量和保持外形为主，可采用较薄的蒙皮或实心轻质填充。若用于3D打印验证，应特别关注后缘厚度与打印方向，过薄后缘虽然气动上有利，但在FDM工艺中容易翘曲或断裂，通常需要在可制造性与气动效率之间取折中。

　　安装边界方面，翼片根部需要预留与机身侧壁、机翼主梁或尾翼支架相接合的平面或弧面。装配时不能仅依赖翼面外皮承力，应让主要载荷传递到内部梁架或机身隔框上。若该件作为可拆卸翼面使用，根部还需考虑定位销、快拆螺钉、压紧块或卡扣空间；若作为粘接式一体化翼面，则根部过渡区应增加贴合面积，并在模型中保留足够的胶接宽度。翼展方向与机身轴线的夹角、翼面安装角以及扭转角，都需要结合整机重心和配平结果确定，不能孤立评价单个翼片。

　　从三维建模角度看，这类零件适合采用草图翼型曲线、放样曲面、边界填充和实体加厚等方式完成。先建立若干控制截面，再通过引导线约束前缘、后缘和翼尖走势，能够保证翼面在不同展向位置的厚度变化自然。曲面完成后应检查曲率连续性、边缘收敛情况以及根部闭合区域是否存在褶皱；转为实体时，需根据工艺选择均匀壁厚或分区壁厚。对于后续仿真，外形面可直接作为气动分析的几何基础；对于结构详设，则可在内部继续增加肋板、梁槽、走线孔和固定孔。

　　该模型的价值在于把无人机翼面常见的扭转、收尖、薄翼成型和根部连接需求集中呈现出来。设计人员可据此理解小型飞行器翼面从气动外形到机械安装的转换过程，也能在方案阶段快速评估翼片与机身、尾撑、动力系统之间的空间关系，减少后期因翼根干涉、后缘过薄、翼尖强度不足或安装角无法调整带来的返工。
