四轴航拍无人机中心承载机架结构

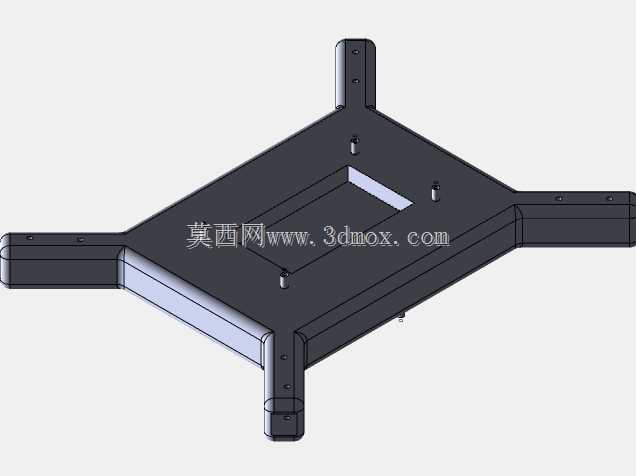

　　这套机架结构面向小型多旋翼飞行器的中心承载区域设计，整体采用平板式构型，将飞控板、电池、电调与机臂连接点集中布置在同一主体平面上，减少装配层级。机架主体轮廓近似菱形，四个方向延伸出机臂安装位，末端预留电机座连接孔位，能够为四轴动力系统提供对称支撑。

　　从实际使用场景看，该结构适用于低空航拍、教学实验、小型载荷巡检以及爱好者自制飞行器。中心板上开设的长槽与多个小孔，既可以用于线束穿越，也能作为扎带固定点，使电池、电调线和飞控信号线在装机后保持规整。机架四角的立边带有安装孔，可配合上层板或防护支架使用，形成双层夹持结构，提升飞控和电子元件的固定可靠性。

　　设计思路上，模型没有采用复杂曲面外壳，而是以等厚板材为基础进行切槽、开孔和局部折弯处理，适合通过板材加工或快速成型方式制作。主体大面积平面为飞控提供稳定安装基准，边缘伸出的臂座承担电机推力传递，中心区域则承受电池重量和飞行中的惯性载荷。各孔位位置围绕旋翼动力布局展开，能够保证四个电机轴线相对中心对称，降低姿态控制中的配平难度。

　　安装边界方面，机臂连接端需要与电机座、螺旋桨旋转半径共同校核，避免桨叶在高速转动时干涉中心板或外挂设备。中心板厚度、孔边距和槽口长度直接影响锁紧效果，装配时应保证紧固件压接面平整，防止飞控安装后出现翘曲。长槽附近不宜布置过重部件，开槽虽然方便走线和减重，但会削弱局部截面，电池绑带受力方向应尽量避开槽口薄弱区。

　　结构功能上，机架不仅承担连接作用，还决定了飞行器的维护便利性。外露平面便于检查电调焊点、更换飞控减震件和调整电池位置；四角支撑点使动力部件拆装时不必拆解全部电子设备。对于三维建模人员而言，该类结构需要重点关注孔位同轴度、机臂安装面平行度以及中心板与电机轴线的高度关系。若后续增加云台、GPS支架或防护圈，应在现有孔位基础上扩展连接界面，并复核新增载荷对重心位置的影响。

　　整体构型强调轻量、可加工和易装配，适合作为小型四轴飞行器的基础承载平台，也可用于验证机架开孔、走线、电池固定和机臂布局方案。
