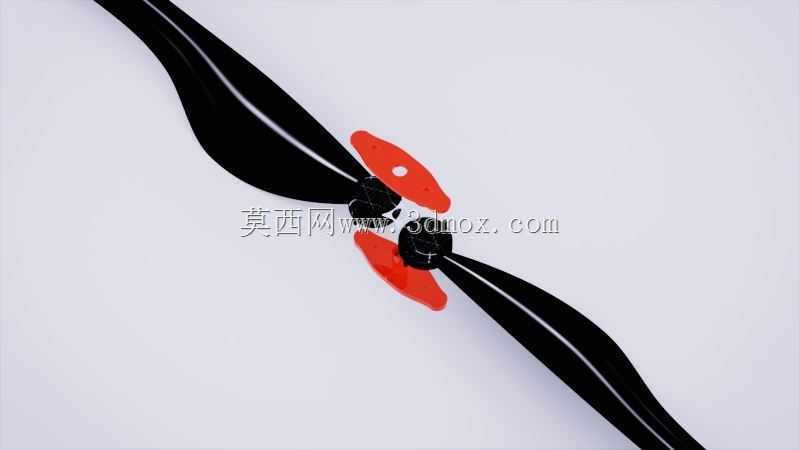

二十七英寸可折叠锁定式无人机螺旋桨

　　这套27英寸折叠螺旋桨的结构方案，核心是为大载重多旋翼无人机解决长桨叶收纳与高速旋转刚性锁定的矛盾。常规大尺寸无人机桨叶若采用整体固定式结构，整机装箱运输时桨叶向外伸出会占用极大空间，野外作业转场、车载运输、机载设备收纳都极易磕碰桨尖，复合材料桨叶一旦出现边缘磕伤，高速旋转时会直接破坏动平衡，引发整机振动超标，甚至出现桨叶断裂的飞行事故。而普通无锁折叠桨仅靠桨夹转轴的摩擦力限位，电机启动瞬间桨叶甩开的冲击会反复撞击转轴，大拉力工况下桨叶还会出现折叠角窜动，拉力输出波动极大，根本无法适配大载重工业无人机的高负载飞行需求。这套结构在桨叶根部与电机安装座的铰接位置设计了旋转到位锁止机构，当电机启动、

　　离心力将两片桨叶甩开至同一直线工作位置时，锁止结构会自动嵌合，完全消除铰接位置的转动间隙，让折叠桨在旋转工作状态下具备和固定桨一致的结构刚性，从根源避免大拉力下桨根窜动、颤振的问题。从实际作业场景来看，这类大尺寸折叠桨广泛适配物流载重无人机、农林植保无人机、电力巡检无人机、航测测绘无人机等工业级飞行平台，27英寸的桨叶尺寸对应单轴拉力区间覆盖数公斤到十余公斤，搭配适配规格的无刷动力电机，可支撑六旋翼、八旋翼等多旋翼布局的大载重平台完成重载运输、长航时巡检作业。结构设计阶段首先要明确桨叶的翼型选型，桨叶从根部到尖部采用渐变翼型与扭转角设计，根部弦长更大、安装角更高，匹配桨根区域较低的旋转线速度，提升低速段拉力转化效率，

　　桨尖区域逐步收窄弦长、降低扭转角，减小桨尖涡流诱导阻力，同时降低旋转气动噪声。折叠铰接机构的设计是整个方案的核心，转轴采用同轴贯穿式布局，两片桨叶的根部铰接座分别贴合电机转子座的两侧安装面，锁止结构采用锥面配合加定位卡合的形式，当桨叶绕转轴转动至工作展开位置时，桨根预设的锁止凸台会卡入电机座对应的限位槽内，离心力越大，锁止面的贴合压紧力就越强，完全不会出现工作中松脱折叠的情况；而在地面停机状态下，操作人员只需轻抬桨叶根部的锁止卡扣，即可解除锁止状态，将两片桨叶向内折叠收拢，收拢后桨叶沿电机机臂方向贴合，整机横向占用尺寸直接缩短一半以上，无需拆卸桨叶即可完成装箱收纳，转场作业时无需反复拆装桨叶，

　　也避免了拆装过程中桨叶动平衡被破坏的问题。安装边界层面，这套桨的安装座直接匹配市面主流大载重无人机动力电机的标准安装孔位，桨根压紧面与电机转子端面完全贴合，安装时只需保证桨叶夹持面的压紧力矩均匀，锁止机构活动行程无卡滞即可；收拢状态下桨叶折叠后的外轮廓不会超出机臂的横向边界，多旋翼平台相邻机臂的桨叶收拢后也不会出现互相干涉的情况。结构校核阶段重点关注两个核心位置：一是桨根铰接转轴的剪切强度，需覆盖最大飞行拉力下的数倍冲击载荷，采用高强度航空铝合金加工转轴与锁止件，兼顾轻量化与结构强度；二是锁止配合面的耐磨性能，反复展开折叠的循环工况下，锁止凸台与限位槽的配合间隙不能出现明显扩大，避免长期使用后出现锁止旷量。气动层面27英寸的桨盘直径能够在较低转速下输出足够拉力，大幅降低旋翼转速，延长动力系统续航时间，折叠锁止的结构设计同时兼顾了收纳便携性与工作状态的结构可靠性，解决了大尺寸多旋翼无人机便携性与飞行稳定性的核心冲突。
