带摄像模组涵道式小型无人飞行器

　　这款涵道构型小型无人飞行器的结构开发，最初是面向室内狭小空间巡检、近距安防侦查、低空近距离影像采集这类作业场景展开的，区别于常规开放式多旋翼无人机，整机采用环形外框包裹动力旋翼的布局，在实际作业中能大幅降低旋翼触碰障碍物、剐蹭线缆或者操作人员的风险，尤其适合在楼宇管道夹层、仓储货架巷道、变电站设备间隙这类空间局促、周边障碍物密集的区域执行任务。

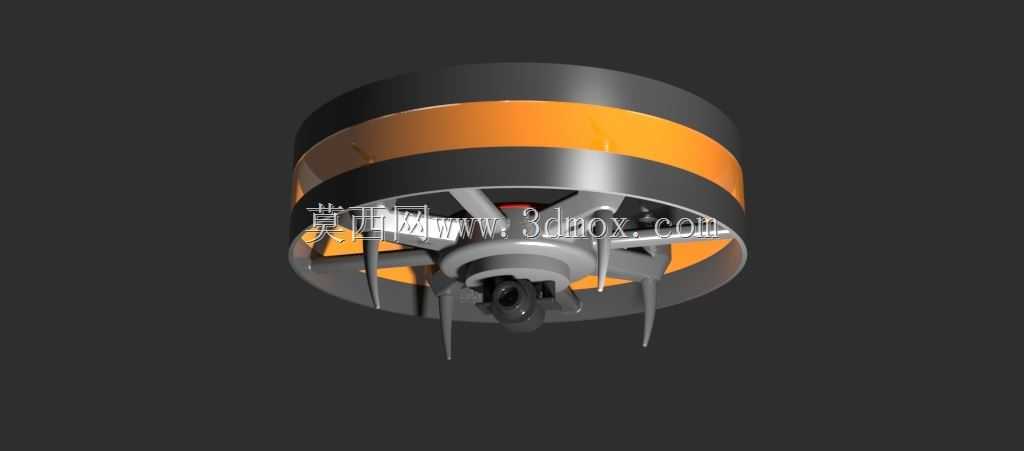

　　从功能配置来看，整机下部居中位置集成了前置摄像模组，镜头朝向飞行器正前方，可直接采集飞行路径前方的实时画面，满足巡检过程中设备外观缺陷排查、狭窄空间内部状况探查的使用需求。环形涵道外壁采用分段式配色结构，上下两段为深色硬质防护环，中段设置橙色环形标识带，高对比度的配色既可以在低光照作业环境下提升飞行器的视觉辨识度，也能在外框发生轻微碰撞时通过分段结构吸收冲击能量，避免冲击力直接传递到内部旋翼与核心飞控部件。

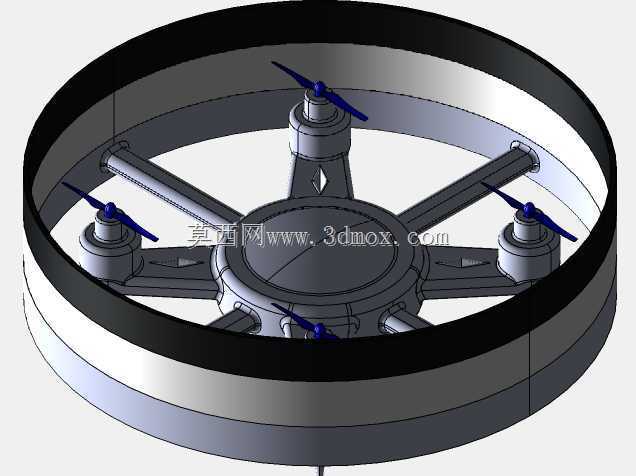

　　结构设计层面，环形涵道并非单纯的防护外壳，其内壁型线经过气动优化，旋翼转动时涵道内壁可以约束旋翼下洗气流的扩散，相比同桨叶尺寸的开放式旋翼，能够提升约15%左右的气动效率，同时涵道环框本身可以充当旋翼的防护结构，不需要额外加装外置防撞圈，有效压缩了整机的径向尺寸。涵道内部沿周向均匀布置多片支撑筋，既用于连接上下涵道环体、提升整体框架的抗扭刚性，也作为动力电调、走线的安装载体，让内部线路完全隐藏在筋板内部，避免气流扰动带来的线缆震颤问题。旋翼下方伸出的多根支脚为着陆支撑结构，支脚采用细长弹性构型，在降落接触地面时可以通过微量形变吸收着陆冲击，避免硬着陆震动传递到摄像模组导致画面抖动，支脚的末端做了圆弧收头处理，不会刮擦作业接触面。

　　安装边界与尺寸适配方面，整机最大外轮廓为圆柱形涵道结构，径向最大尺寸控制在常规单手握持的范围内，不需要拆解就可以通过直径略大于涵道外径的管线入口、设备检修孔，在进入受限空间作业时，操作人员可以直接手持整机放入作业入口，不需要复杂的投放支架。摄像模组通过下部的居中安装座固定，安装座预留了标准的螺接孔位，可根据作业需求更换不同焦距的镜头模组，或者替换为补光模块、温湿度检测模块等任务载荷，载荷安装面与涵道下端面保持足够的安全间距，不会在飞行器降落时与地面发生磕碰。动力旋翼完全处于涵道环的内部，桨叶尖端与涵道内壁之间保留均匀的微小间隙，既避免桨叶转动时与内壁发生摩擦，也能充分利用涵道的气动增益。

　　在实际工况适配中，这种涵道布局的飞行器在贴近墙面、设备表面飞行时，开放式旋翼常见的地效扰动、气流反弹导致的姿态偏移问题会明显减弱，涵道环可以起到气流稳流的作用，即使在距离障碍物很近的位置悬停，也能保持姿态稳定，拍摄的影像不会出现高频抖动。整机的所有外露结构都做了圆角过渡，没有尖锐凸起，在人员密集的室内区域执行任务时，即使意外触碰人员也不会造成严重划伤，作业安全性相比常规多旋翼有明显提升。框架的分体式设计也方便后期维护，上下涵道环通过周向的卡扣与螺钉组合固定，拆开后即可直接接触内部旋翼、电机，快速完成桨叶更换、电机检修的操作，不需要拆解大量关联零件，适配户外巡检、室内运维这类需要快速转场、即时维护的使用场景。
