涡轮喷气航空发动机剖视结构

　　这套剖视结构围绕航空涡轮喷气发动机的核心流路展开，把进气整流、风扇增压、多级压气机、燃烧室、高低压涡轮以及尾喷收敛段放在同一条轴线上表达，适合用于航空动力原理演示、教学培训、装备结构拆解和复杂机械装配参考。实际工程中，这类发动机主要服务于高速飞行器推进场景，前端吸入空气后，经风扇和压气机逐级压缩，在燃烧室内与燃油混合燃烧，高温高压燃气再推动涡轮旋转，涡轮通过轴系反向驱动压气机与风扇，最后燃气从尾喷管高速排出形成推力。

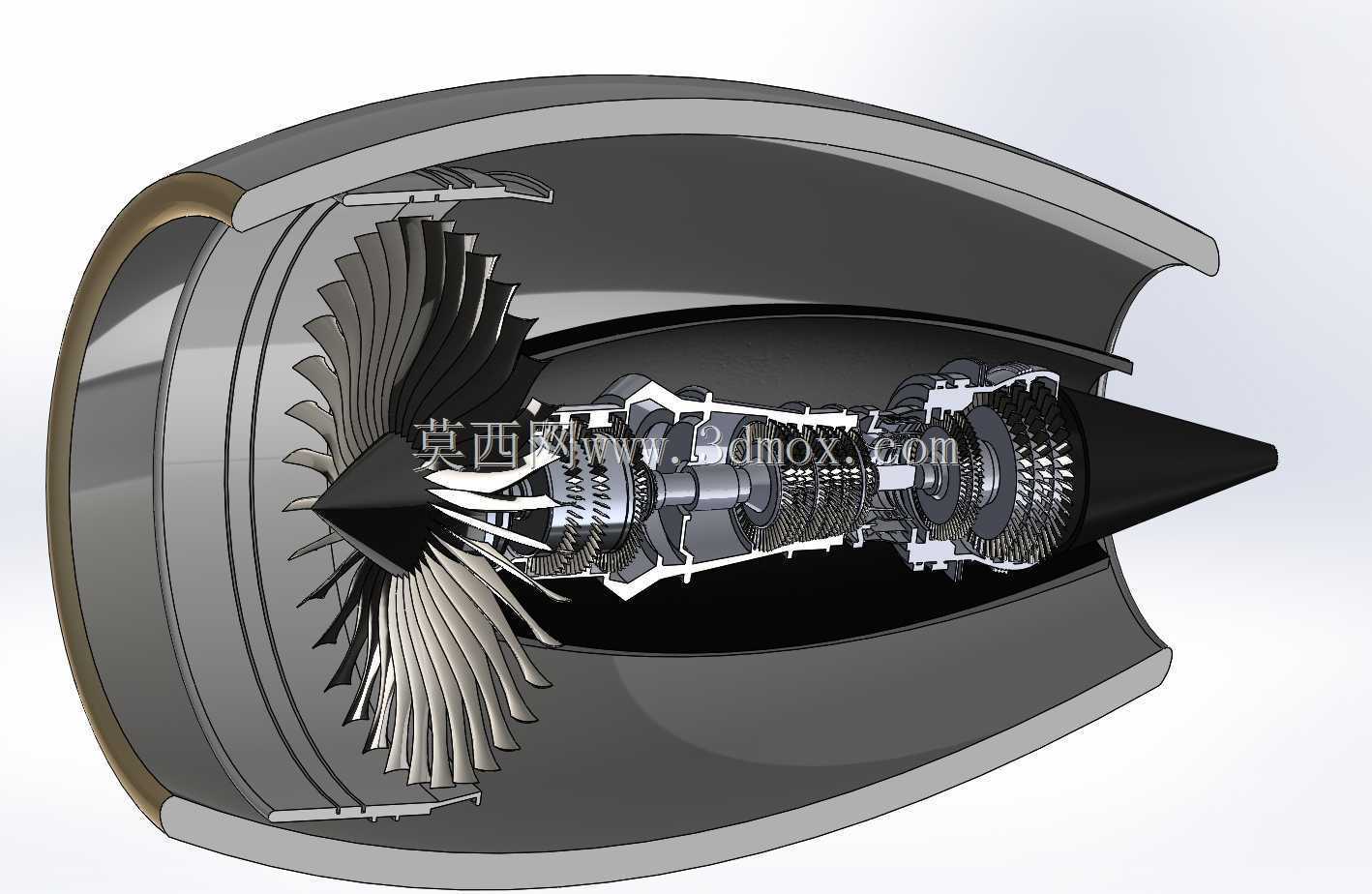

　　模型采用半剖和局部剖切结合的方式，外侧短舱、进气唇口和尾锥保留完整外形，内部叶盘、轴系、机匣、支承结构和燃烧区段则被清晰暴露。这样处理的价值在于，既能看到整机在飞机短舱内的安装轮廓，也能直接核对各级叶片数量、转子层级、静子导向叶片以及轴向支承关系。对于结构设计人员来说，剖切不是简单隐藏外壳，而是要保证剖切面经过主要传力路径和气流通道，使观看者能够理解空气从进入到排出的完整过程。

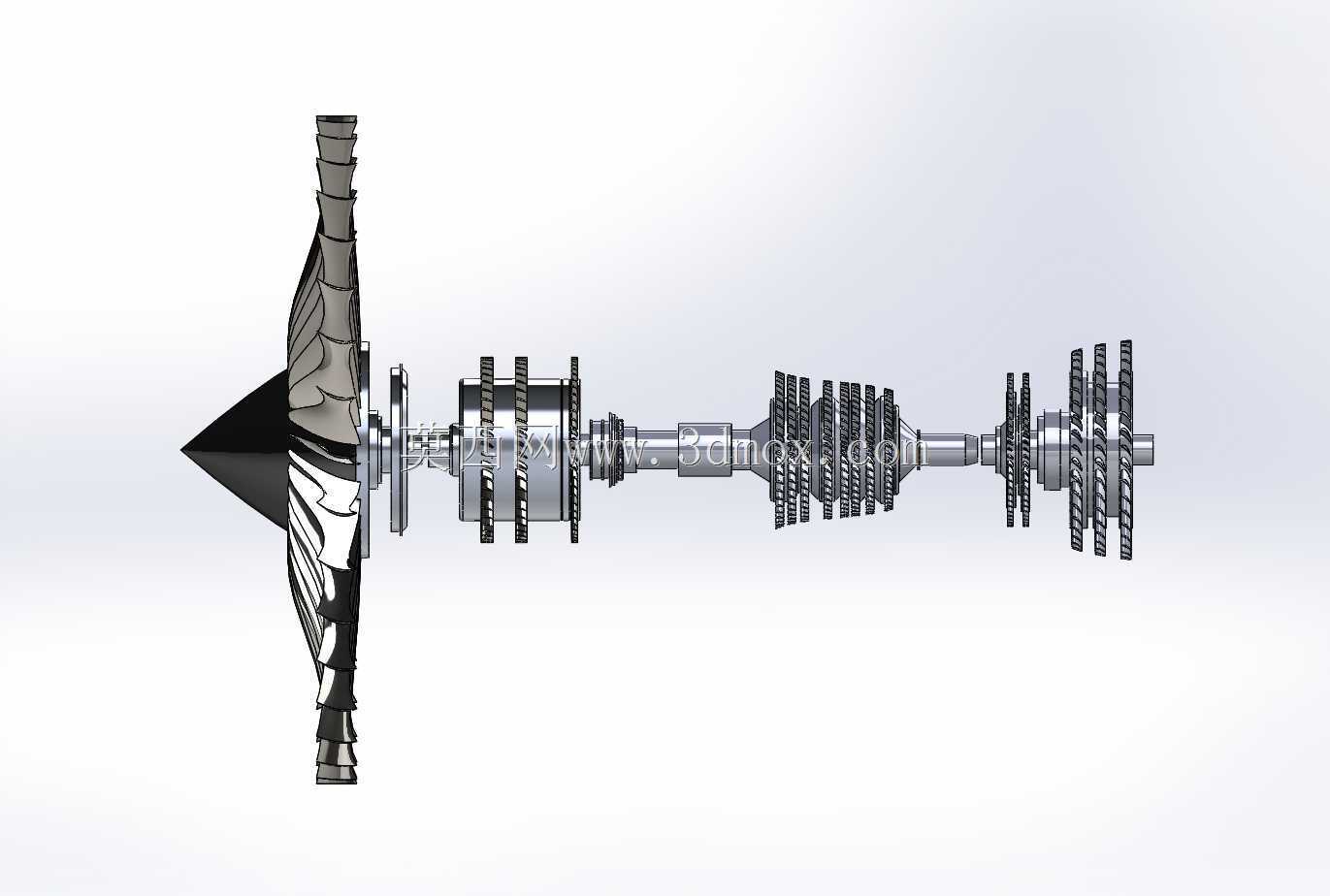

　　前端大尺寸风扇叶片采用宽弦、后掠的形态表达，叶根与轮盘之间保留装配衔接关系，叶片沿周向均匀阵列。风扇后方设置分流与增压通道，气流一部分进入核心机，另一部分可作为外涵气流参与推进。多级轴流式压气机沿轴向逐级缩小，叶片高度随压缩比提升而降低，轮盘、轴筒和静子叶片交替布置，体现出压缩过程中流道收敛的基本规律。燃烧室区域以环形腔室和内部构件表现高温燃气生成位置，外围机匣承担包容和支承作用。

　　后部涡轮段与压气机形成功能闭环，高温燃气首先冲击高压涡轮，再经过低压涡轮释放能量。涡轮叶片承受热负荷和离心载荷，因此在结构表达上需要突出叶冠、榫根、轮盘和冷却通道附近的几何关系。尾喷段从涡轮后方向中心轴线收敛，尾锥用于整理出口流场，减少气流分离。整机外部短舱曲面需要与内部转子保持足够径向间隙，避免工作状态下因热膨胀、振动和转子挠曲发生碰磨。

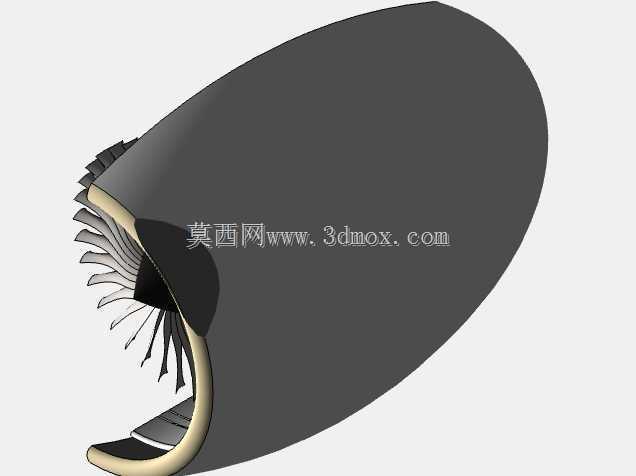

　　从安装边界看，发动机整体呈细长回转体布局，前端进气口直径最大，向后经过核心机后逐步收束，尾喷口形成明确的喷流通道。短舱外表面应满足气动光滑要求，唇口前缘需要兼顾低速进气效率与高速飞行阻力；内部机匣则要考虑吊挂传力、轴承支承、管路敷设和维护口盖布置。若将其放入飞行器或短舱总成中，外部最大直径决定吊舱包络，前后安装节通常位于核心机承力框架附近，不能只按外观位置随意设定。

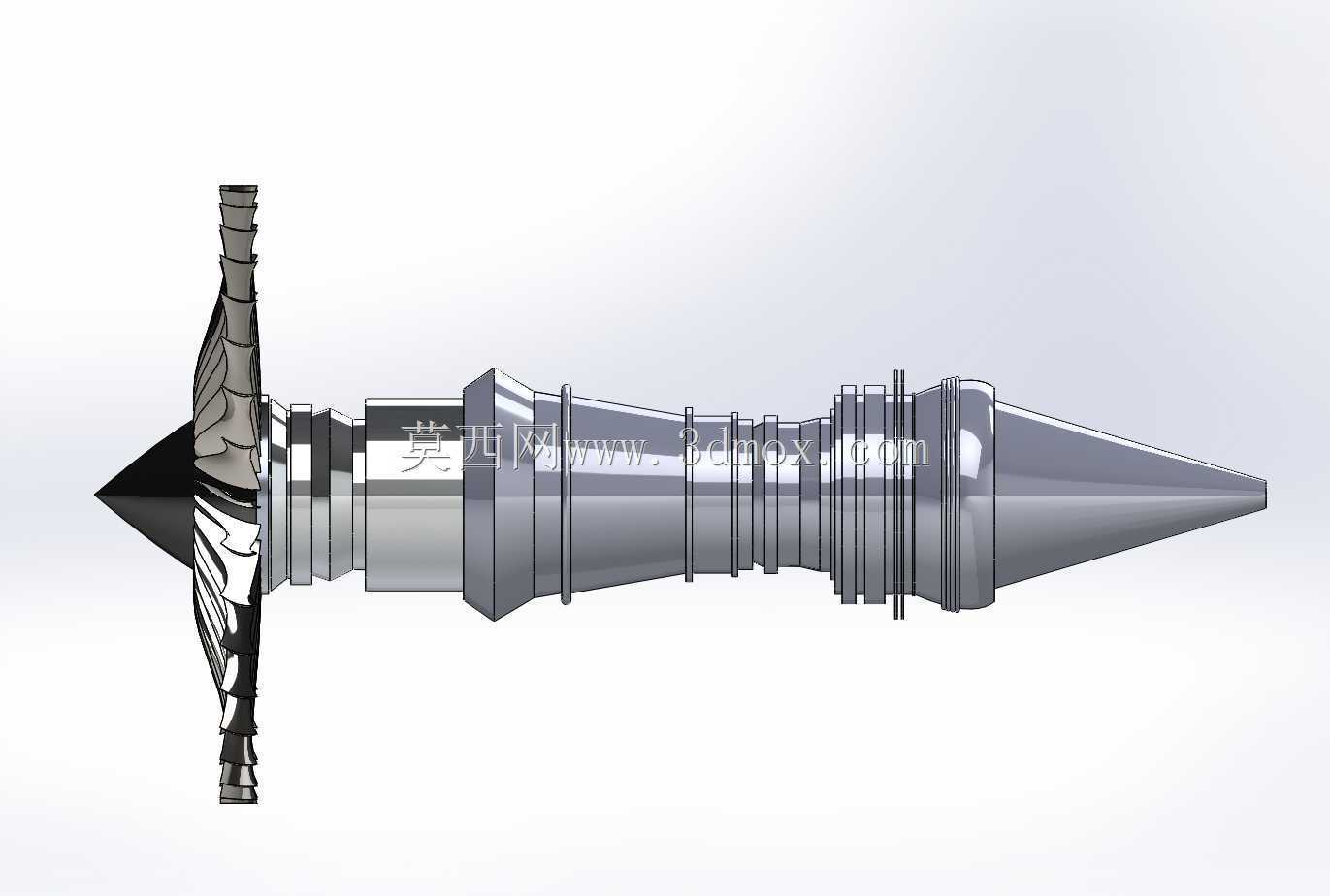

　　建模时应优先建立轴线、基准面和各级流道控制线，再按转子堆叠顺序生成风扇、压气机、燃烧室、涡轮和尾喷部件。叶片类零件适合先完成单叶曲面与叶根定位，再通过周向阵列形成叶盘；机匣类零件要区分外层气动壳体、内层承力环和连接支板。轴系设计需关注同心度，轴承支承位置应与机匣刚性段对应，避免高速旋转下出现临界转速问题。装配检查时，应重点核对叶片与机匣间隙、转子与静子层级顺序、螺栓连接空间以及拆装路径。

　　在教学和方案沟通中，该结构能够直观说明喷气发动机为什么需要压气机提高空气压力，为什么涡轮能够驱动前端转子，以及尾喷管收敛如何影响排气速度。对于三维建模从业者，它也是练习复杂曲面、周向阵列、多层同轴装配和剖视展示的典型对象。细节处理上，叶片扭转角、轮盘壁厚、燃烧室环形空间、涡轮热端轮廓和尾锥线型都应服务于气流组织与机械承力，而不是单独追求视觉复杂度。
