A8-3小型模型火箭固体推进发动机结构

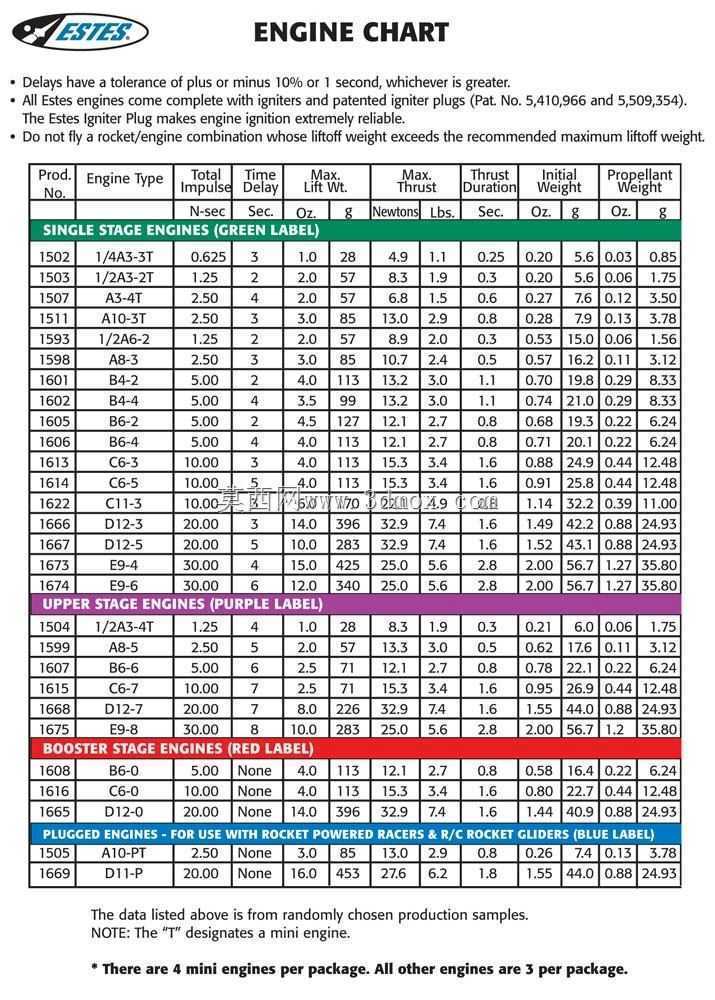

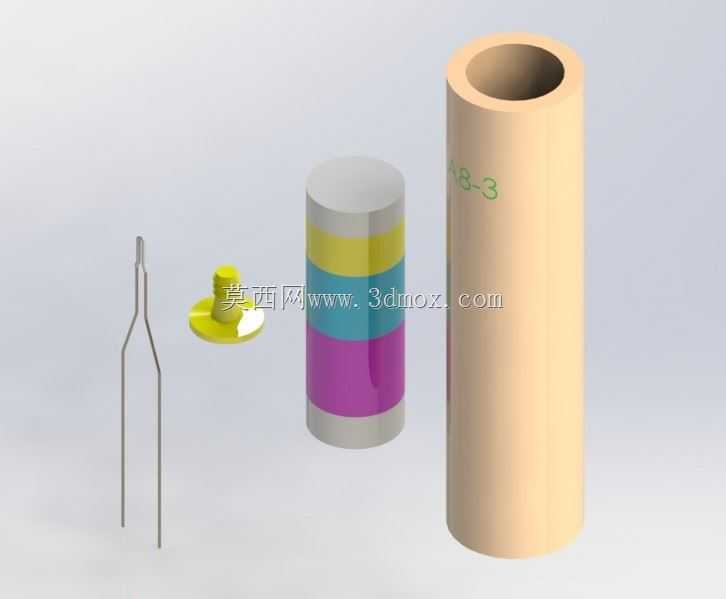

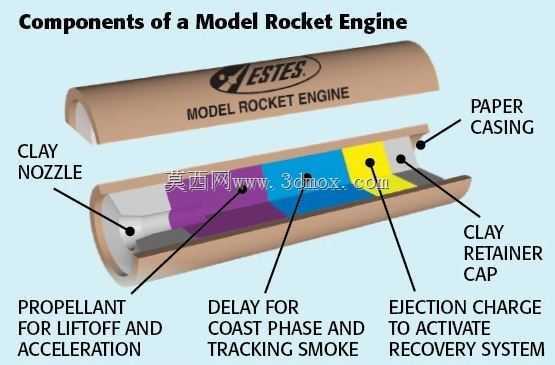

　　这套三维结构围绕小型模型火箭用A8-3固体推进发动机展开，拆解后可看到主装药壳体、分层推进药柱、喷管底座、点火电极等核心零件，主要服务于航模教学、青少年航天科普、初级模型火箭发射验证以及小型推进装置结构演示场景。在实际航模活动里，这类发动机属于一次性消耗类推进部件，装入箭体下端后依靠尾部喷管将燃烧产生的高压燃气定向喷出，为模型火箭提供初始爬升推力，尾端配套的延时结构会在推力结束后继续维持数秒燃烧计时，到达预定延时节点后触发抛伞机构，把箭体内部的回收伞弹出，保障模型火箭完成飞行后平稳落地。

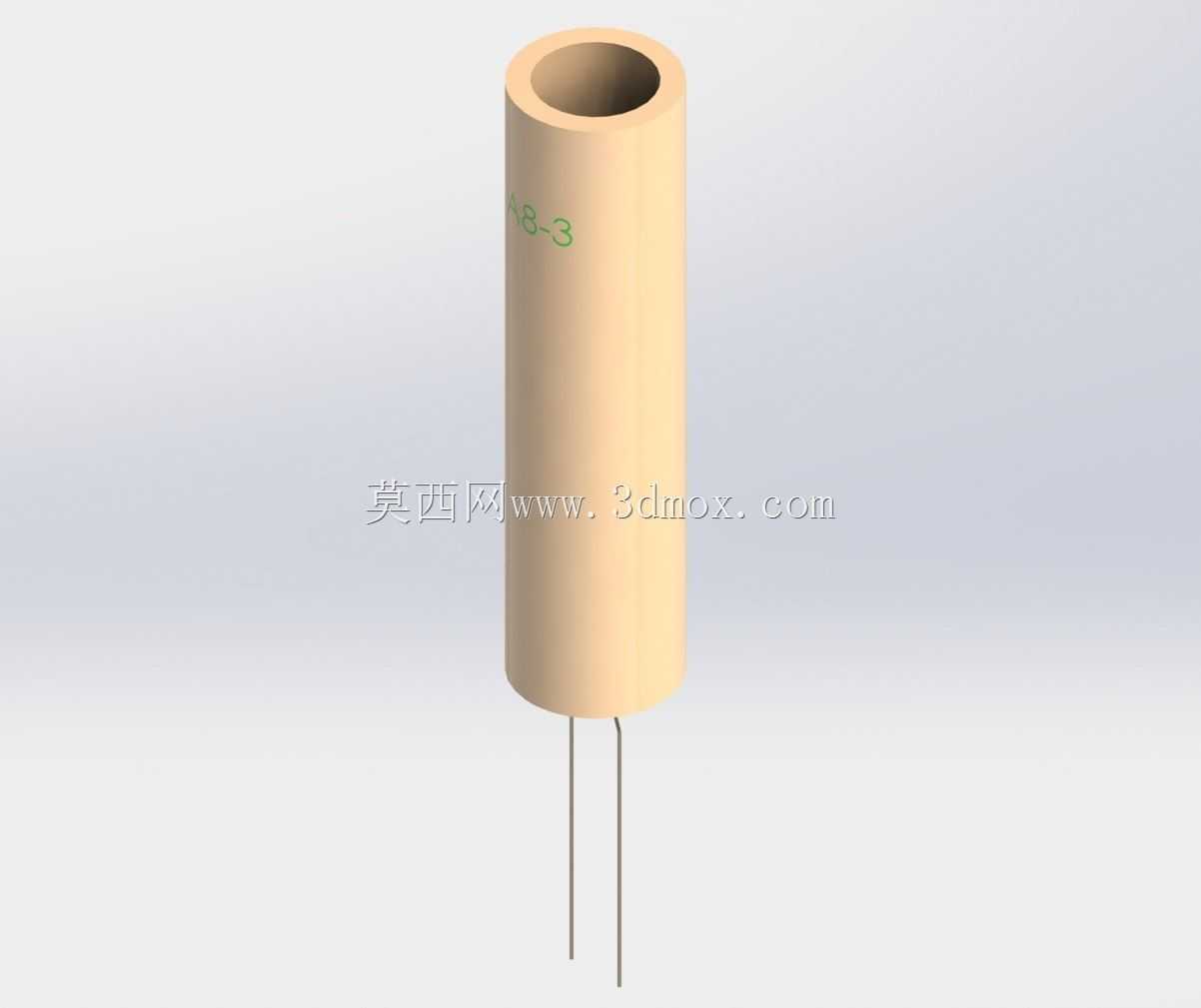

　　从结构设计逻辑来看，外层壳体采用薄壁圆筒构型，在三维建模中需要严格控制筒体内径与药柱外径的配合间隙：间隙过大会导致药柱在壳体内窜动，点火后受压偏移引发推力轴线偏斜；间隙过小则会给装配带来阻力，甚至压损药柱外层包覆层。壳体上端为封闭承压端，下端预留喷管安装位，整体壁厚需要兼顾燃烧室承压能力与整机自重，模型火箭对起飞重量极其敏感，壳体每增加多余壁厚，都会直接削减有效载荷与飞行高度，因此建模时多采用等厚薄壁加端部局部加强的方式，既保证燃烧室内压作用下筒身不发生鼓胀变形，也不会额外增加无效重量。

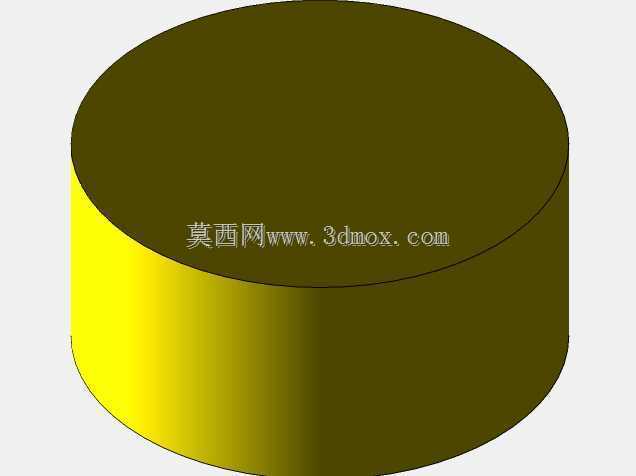

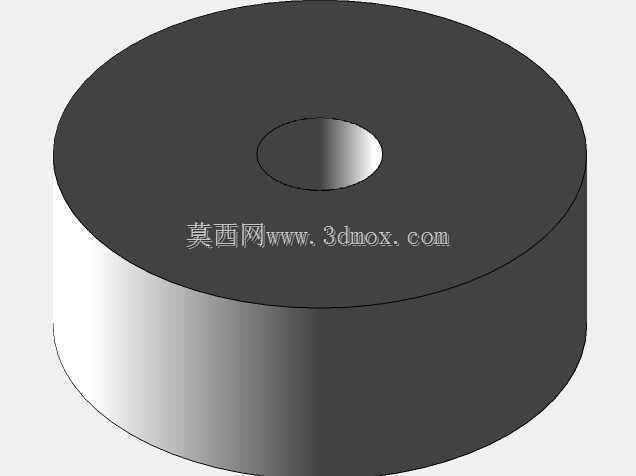

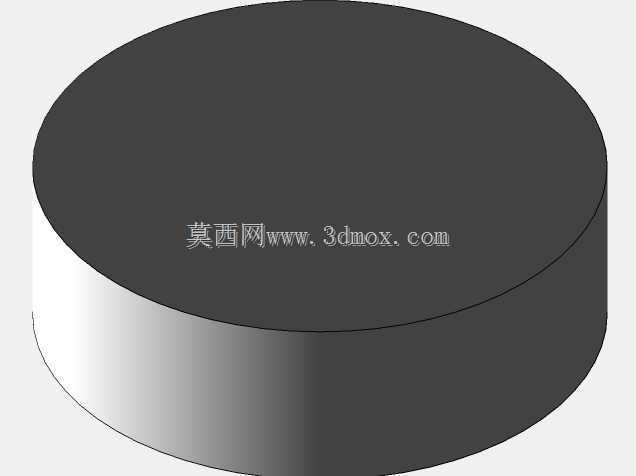

　　内部药柱采用分段分层的构型设计，不同色段对应不同燃烧特性的推进药剂：靠近喷管的起始段为速燃主推力药段，点火后快速建立燃烧室压力，在短时间内输出额定起飞推力，让模型火箭离架后快速获得爬升速度；中段为缓燃续航药段，燃烧面推进速率更平缓，维持较低水平的持续推力，避免推力峰值过大让轻量箭体出现气动过载；末端为延时药段，主推进药燃尽后该段以固定速率缓慢燃烧，不产生明显轴向推力，仅依靠计时燃烧保证火箭到达弹道顶点附近再触发抛伞动作。这种分段药柱的设计在建模时需要精准控制每一段的轴向长度与端面贴合度，药段之间不能出现明显空隙，否则燃烧面传递中断会导致发动机中途熄火，延时功能完全失效。

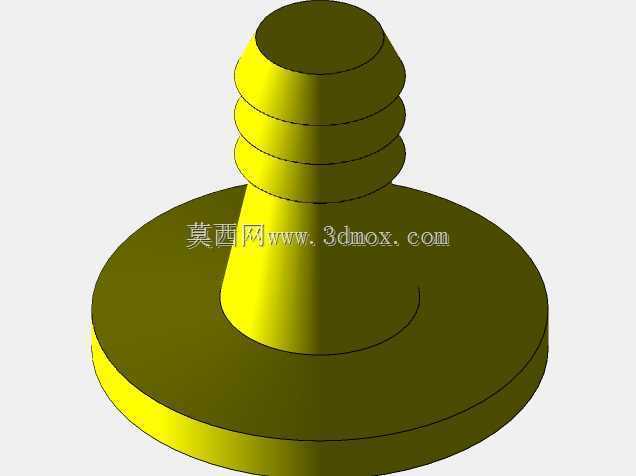

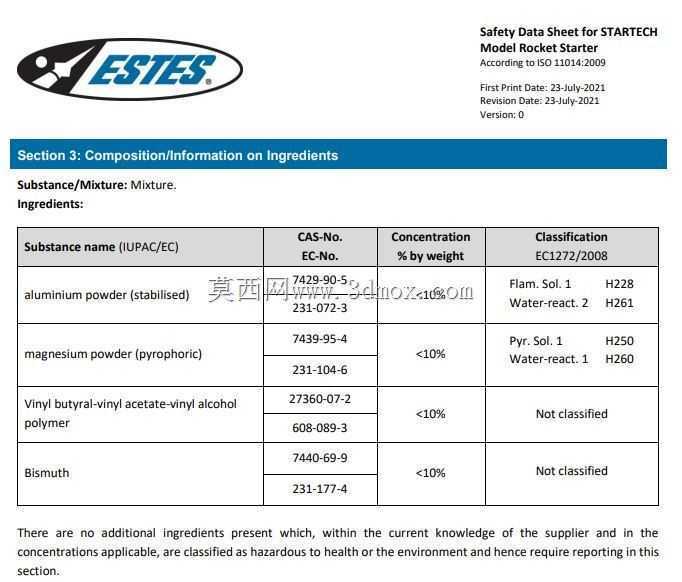

　　尾部喷管与定位底座采用一体化小尺寸构型，喷管内型面为收敛扩张式拉瓦尔结构，收敛段将燃烧室流出的高温燃气加速至声速，喉部最小截面控制燃气流量与燃烧室工作压力，扩张段进一步将燃气加速排出，把药剂燃烧的化学能高效转化为轴向喷射动能。喷管底座外缘设置限位凸台，装配时卡入壳体下端的卷边限位槽内，既可以承受发动机工作时的轴向反冲力，也能保证喷管轴线与壳体同轴度，避免喷管偏斜带来的侧向推力分力。配套的点火电极采用细长双插针构型，两根金属针从喷管中心位置伸入燃烧室内部，端头连接点火药头，外部引脚接发射控制器的点火输出端，通电后点火头发热引燃主药柱起始燃烧面；电极的折弯角度在建模时需要匹配箭体发动机舱的走线空间，插针既不能过度伸入触碰药柱端面造成移位，也不能伸入距离过短导致点火火焰无法可靠引燃主装药。

　　安装边界方面，发动机整机为圆柱外形，外径适配常规模型火箭的标准发动机舱内径，轴向总长度需要和箭体内部发动机固定卡环的间距匹配，装配时前后两端由弹性限位卡圈固定，防止发动机在点火推力作用下从箭体尾部脱出。喷管端面需要露出箭体尾端端面一定距离，避免喷出的高温燃气直接冲刷箭体尾部结构；点火电极引脚需要从箭体侧壁的走线槽引出，和发射控制线路连接时不能和箭体金属结构发生短路。在科普教学场景中，这套拆解式三维结构可以直观展示固体火箭发动机从点火、推力建立、续航飞行到延时抛伞的完整工作流程，帮助初学者理解燃烧室承压、喷管加速、药柱燃面设计这些基础推进原理，也能为模型火箭箭体设计时的发动机舱尺寸匹配、固定结构布局提供直接的结构参考。建模过程中各零件的同轴度、配合间隙、轴向限位关系都按照实际装配逻辑搭建，拆分后可单独查看每个零件的外形特征与装配位置，完全贴合小型模型火箭发动机的真实装配与工作状态。
