航空涡扇发动机涡轮叶片转子结构

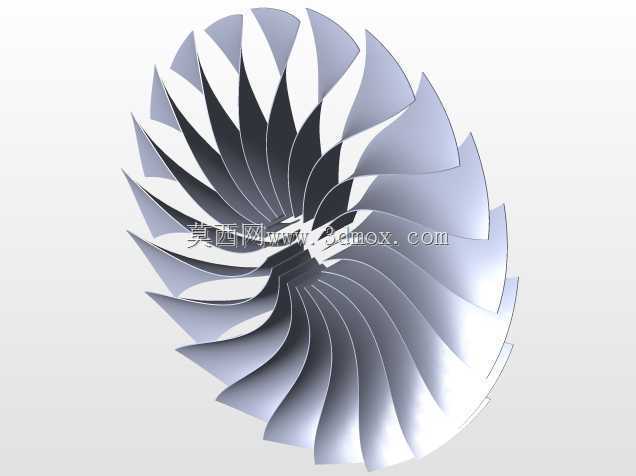

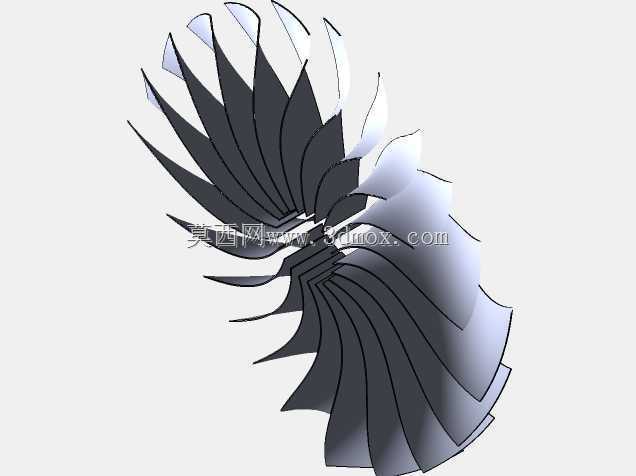

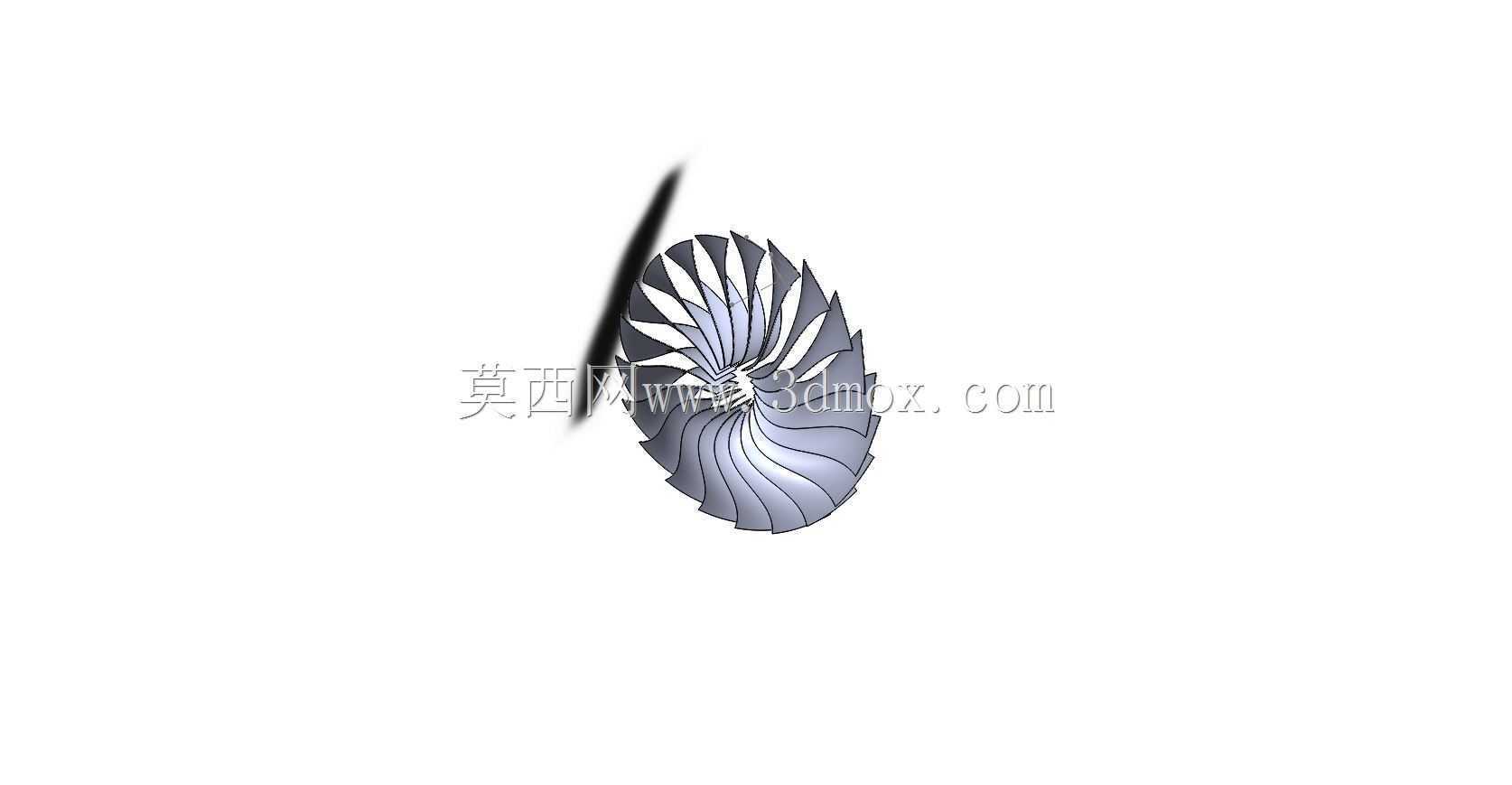

　　该三维结构围绕航空燃气涡轮发动机中的核心做功部件展开，呈现了涡轮转子与多级叶片组合后的空间形态，可用于理解涡扇发动机热端能量转换路径。涡轮位于燃烧室下游，高温高压燃气在导向器加速后冲击叶片，使转子将燃气热能和压力能转化为轴功，进而驱动风扇、压气机及附件系统。模型中叶片沿轮盘周向密集排列，叶身具有明显的空间扭转特征，这种造型并非单纯追求外观，而是为了适应燃气沿径向和周向的速度三角形变化，使气流在叶栅通道内平顺转向，降低分离损失。

　　从工程应用看，这类转子结构常见于航空发动机、小型燃气轮机以及涡轮动力试验装置。实际设计时，叶片不仅要完成气动做功，还要承受离心载荷、热应力、振动激励和燃气腐蚀。轮盘外缘与叶根连接区域是应力集中重点位置，建模时需要保留叶根、榫槽或等效连接边界，以便后续开展装配干涉检查和强度评估。若用于教学或方案论证，该结构能够直观展示叶片安装角、叶冠或叶尖间隙、轮盘包容关系以及前后级之间的轴向位置；若用于详细设计，则还需补充材料、温度场、转速、冷却孔和封严结构等信息。

　　外形处理上，叶片型面由多个截面沿叶高放样形成，进气缘和排气缘曲率变化较快，叶盆、叶背两侧压力分布不同。轮盘主体承担径向支撑，中心区域需要与轴系、锁紧件和定心面配合，因此安装边界不能只看外部轮廓，还要关注轮毂孔径、端面定位、轴向压紧长度以及转子平衡所需的去重或配重空间。多级布置时，相邻叶片排之间应保留足够轴向间隙，既避免热态膨胀和振动位移造成碰磨，也为燃气流场重新组织提供距离。

　　设计思路上，涡轮转子需要在气动效率、结构强度和可制造性之间取得平衡。叶片数量增多可改善单叶载荷分布，但会增加重量、冷却需求和加工成本；叶片过少则可能导致单叶负荷过高、出口流场不均匀。叶身扭转规律通常与级压比、流量系数和反应度相关，轮盘厚度则由离心应力、破裂转速和寿命要求共同决定。对于高温工作环境，叶身内部可能设置冷却通道，轮盘前后还需配合封严盘、隔热罩和空气系统引气，以控制盘腔温度并防止热燃气倒灌。

　　在整机装配中，该转子属于高速旋转部件，动平衡等级、同轴度和轴向窜动量都会影响发动机运行稳定性。三维建模时应保证叶片阵列角度一致、叶根与轮盘槽位贴合、旋转中心与理论轴线重合；对外协加工或仿真分析而言，还需明确关键配合面、叶尖最小径向间隙以及拆装时叶片沿榫槽的滑入方向。整体结构体现了航空动力装置中气动、传热、结构强度和装配工艺高度耦合的特点。
