航空涡扇喷气式航空动力装置结构

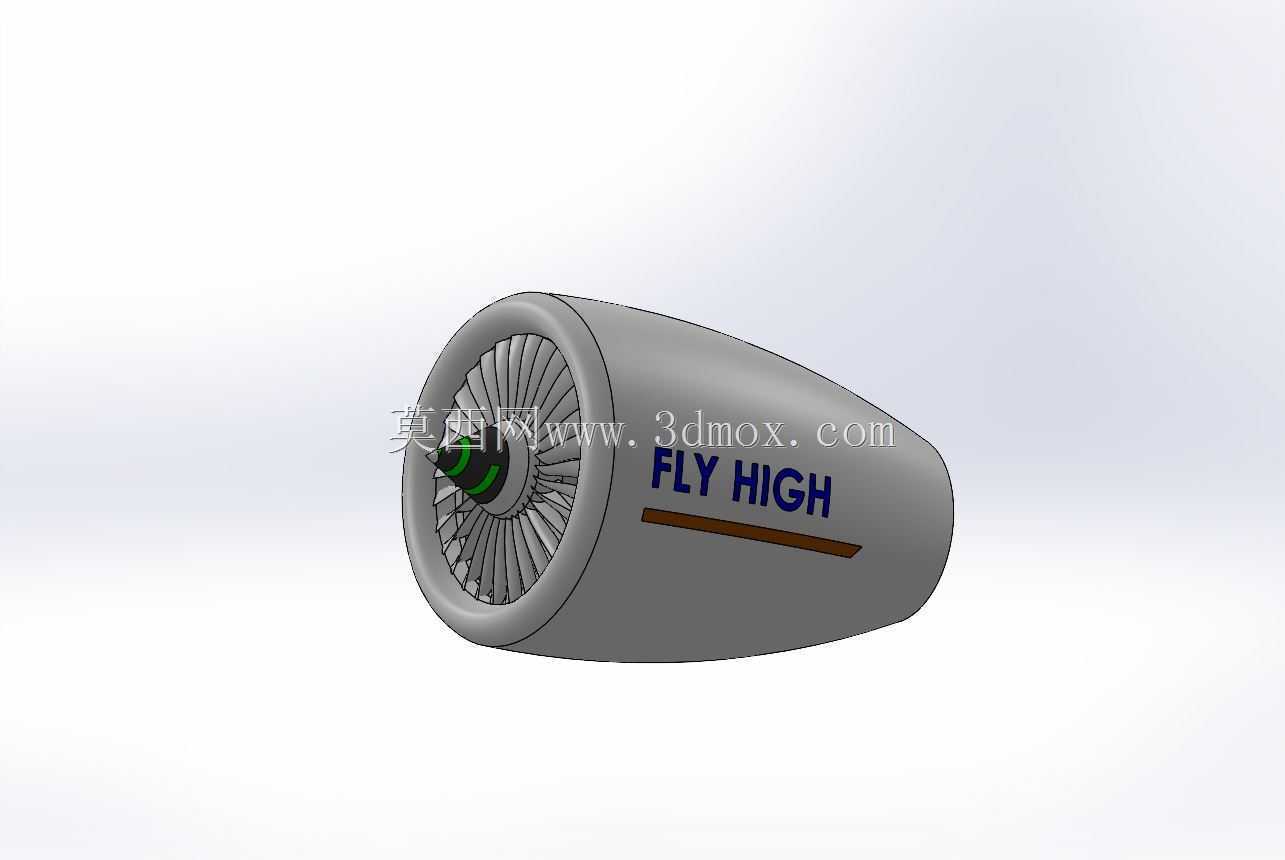

　　该三维结构围绕小型航空喷气动力装置展开，主体呈现短舱式进气道、环形整流罩、多级叶轮转子以及尾部收敛段之间的装配关系，适合用于航空动力原理展示、教学演示、概念验证和结构方案沟通。模型外观采用流线型短舱布局，前端大口径进气口负责引导来流，内部叶片沿周向均匀布置，形成典型的轴流压缩视觉特征；外侧壳体从进气唇口向后逐步收束，既表达了气动外形，也为内部转子、支承和流道预留了空间。

　　从实际工程视角看，喷气发动机的核心价值在于把进入短舱的空气经过压缩、燃烧和膨胀后高速排出，从而产生推力。该模型重点表现了外露叶轮与短舱的相对位置，可用于说明进气道、风扇或压气机叶片、轮毂、整流罩和尾喷段之间的空间关系。前端环形唇口需要兼顾来流捕获和低速工况下的流动稳定性，唇口半径过小会在大迎角或侧风条件下增加局部分离风险，唇口过厚又会增大迎风阻力，因此外形设计通常在气动效率、结构包容和安装空间之间取平衡。

　　内部叶片是模型中最能体现机械复杂度的部分。叶片沿轮毂周向排列，叶型从根部到尖部存在扭转和弦长变化，根区需要传递离心载荷并与轮盘连接，尖部则与机匣保持较小间隙以减少泄漏。实际设计中，叶片数量、叶尖间隙、轮盘直径和转速相互制约：叶片过少会影响流道覆盖和压升能力，过多则增加重量、加工成本和相互干涉风险；叶尖间隙过大将降低效率，间隙过小则要考虑热膨胀、振动和装配公差。三维建模时，周向阵列需要保证每个叶片的定位基准一致，轮毂曲面、叶根过渡圆角和机匣内壁之间应保持连续，避免出现局部穿插或流道突变。

　　短舱外壳不仅是气动覆盖件，也承担保护内部构件、形成流道边界和维持外形刚度的作用。模型中壳体表面光滑，前部开口与叶轮同轴，后部以近似锥形或椭球形轮廓收束，这种处理有助于表达发动机吊舱或教学样机的外部形态。若面向真实飞行器安装，短舱外径、长度、吊挂接口和进气口位置都要与机翼、机身或试验台架协调；若作为桌面演示件，则需要在壳体内部预留轴承座、电机安装板、紧固件和走线空间。外壳与转子之间不能只关注视觉贴合，还应考虑装配顺序：通常叶轮、轴系和支承件需先形成内部组件，再通过剖分壳体或后端开口完成封装。

　　安装边界方面，该类动力装置的轴线应与来流方向保持明确关系，进气口前方不宜布置遮挡物，短舱外壁与邻近结构之间要留出维护和变形间隙。若用于无人机或验证平台，吊点位置应靠近重心并考虑推力线角度，支架不能伸入进气截面；若用于试验台，前端应保留稳流和测量段，后端排气区域需要避开线缆、传感器和易燃材料。模型尾部的收敛轮廓提示喷口区域需要与排气方向一致，喷口直径、尾锥长度和中心体位置会影响出口速度分布，也会影响外部支架的布置。

　　设计思路上，这个作品没有把发动机拆成复杂的管路、燃烧室和附件系统，而是抓住短舱、叶轮和同轴流道三个最易识别的要素，使观者能够快速理解喷气动力装置的基本构成。对于结构设计人员，这类模型可作为外观方案、截面剖切说明、3D打印展示件或运动干涉检查的基础；对于教学和选型沟通，它能直观说明空气从环形进气口进入、经过叶片通道、再由尾部排出的路径。后续细化时，可在轮毂中心补充轴系、轴承、锁紧螺母、支承筋和电机接口，在短舱上增加剖分法兰、观察窗或吊挂座，使外观模型进一步转化为可装配、可校核的机械结构。建模过程中应重点控制回转体同轴度、叶片阵列角度、壳体内壁与叶尖间隙、尾部收口曲率以及外部标识区域的贴合关系，这些细节直接决定模型在渲染、剖切和打印装配时的可信度。
