龙形概念固定翼无人机结构设计

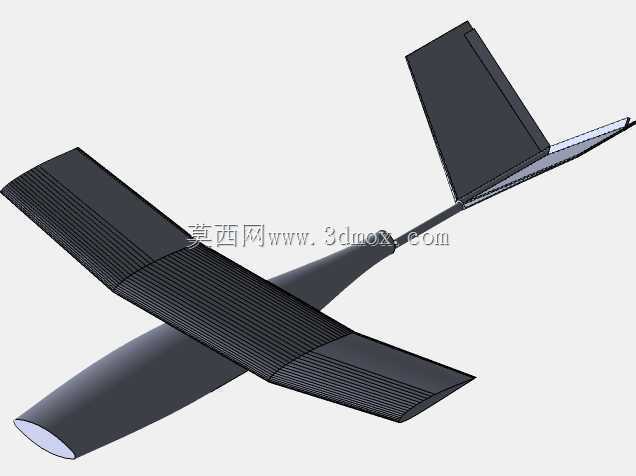

　　这套概念固定翼无人机的三维结构，面向低空轻型航拍、地形巡检、航模验证与小型航空教学场景展开，整体采用上单翼、后推式尾撑、单垂尾的常规固定翼布局，在机身轮廓上融入流畅的龙形曲面意象，既保留固定翼飞行器高升阻比的气动优势，又通过一体化流线造型降低机身与机翼衔接处的气流干扰。

　　从实际用途看，该构型适合执行低速长航时的低空任务：机翼采用大展弦比平直翼设计，翼面沿展向分布连续的翼型截面，能够在较低巡航速度下维持充足升力，起降滑跑距离短，对小型场地的适应性较好。机身前段设置圆润的机头舱，内部可容纳飞控板、电池、摄像载荷与导航模块，舱段截面沿轴向平滑收窄，既减少迎风阻力，也为内部元器件留出规整的安装空间。尾撑从机翼后缘向后延伸，末端连接垂直尾翼与水平安定面，垂尾采用后掠造型，方向舵区域预留独立的活动面边界，水平尾翼布置在垂尾根部两侧，能够在俯仰与偏航通道提供稳定的操纵力矩。

　　设计思路上，模型把气动外形与结构分区结合在一起。机翼并非简单平板，而是沿展向逐段构建翼型厚度，前缘圆润、后缘锐利，翼面表面的连续棱线对应蒙皮分块或加强筋位置，便于后续拆解为泡沫芯材、碳纤维蒙皮或轻木蒙板的实际加工方案。机翼与机身的衔接区域做了平滑过渡，避免直角交接造成的应力集中，也减少翼根处的气流分离。机身腹部保持相对平直的底线，可作为起降滑跑时的支撑基准，也方便加装起落架座或弹射挂钩。尾撑采用细长梁式结构思路，在保证尾翼操纵力臂长度的同时控制尾部重量，避免整机重心过度后移。

　　尺寸与安装边界方面，三维结构中机翼为左右对称的大跨度部件，展长明显大于机身长度，设计时需要重点控制翼尖离地高度与运输状态下的侧向宽度。若用于实机验证，机翼可设置中段对接面，将左右翼拆成两件，以便装入常规运输箱；机身内部电池与飞控应尽量靠近机翼前缘下方的重心区域，机头载荷增加时需同步调整电池位置，避免俯仰配平压力过大。垂尾高度决定了地面转向时的方向稳定性，也影响尾翼与地面、发射架之间的干涉边界，装配时需保证垂尾后缘方向舵与尾撑末端保留足够转动间隙。水平尾翼位于螺旋桨滑流影响区域附近时，可提高低速操纵效率，但也要在后推电机与尾翼之间留出安全距离，防止桨叶振动和气流冲刷直接作用于尾翼结构。

　　从结构建模角度看，该模型适合用于固定翼无人机的总体布局验证、翼型与机身曲面教学、3D打印缩比样机以及航模改装设计。机翼表面的分块线可转化为蒙皮拼接基准，机身曲面可抽壳形成薄壁壳体，内部再布置隔框、电池仓和设备固定板；尾撑与垂尾交接处应设置加强接头，承受尾翼气动载荷与着陆冲击。整机重心、翼面面积、尾翼力臂和操纵面尺寸之间需要反复校核，尤其在增加摄像云台或电池容量后，应重新检查机头空间、腹部离地间隙和机翼安装角，确保概念造型在工程实现阶段仍具备稳定飞行与便捷维护的基础。
