长航时固定翼侦察无人机结构造型

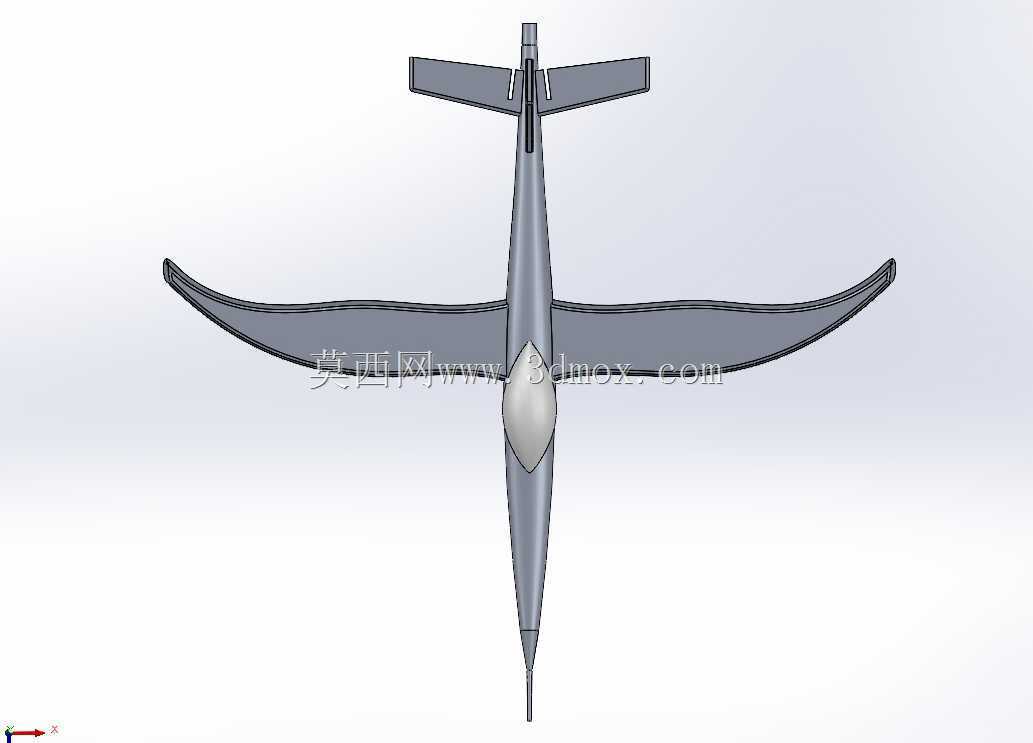

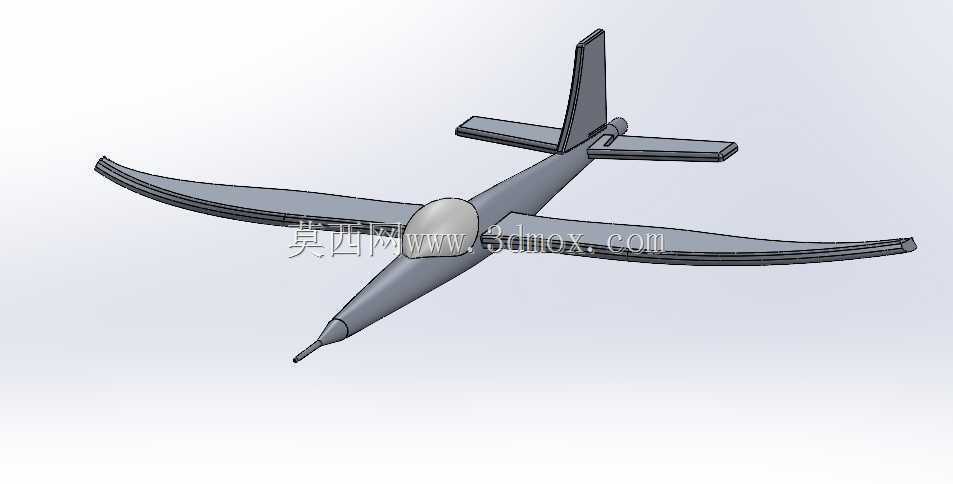

　　该三维造型呈现的是一款大展弦比平直翼长航时固定翼无人机，整体气动布局参考中空长航时察打类无人机构型，机身采用细长流线型旋成体设计，机头段收窄呈尖锥状，可在机头内部预留光电探测载荷、航电天线或任务设备的安装空间；机身中段为圆柱形主承力舱段，用于布置飞控板、动力电池、数据链路模块、燃油储箱或任务载荷挂点，机身背部平滑过渡，最大限度降低巡航状态下的压差阻力。机翼采用上单翼布局，翼型选用低速高升力层流翼型，机翼展弦比较大，翼展远大于机身长度，机翼从机身中部向两侧平直延伸，翼尖无明显后掠，这种布局能够在低空低速巡航工况下获得极高的升阻比，降低单位航程的能耗，适配边境巡逻、地理测绘、农林巡检、灾情侦察、通信中继等长航时作业场景。

　　尾翼采用常规尾翼布局，垂直尾翼为单垂尾构型，从机身后段向上延伸，垂尾后缘预留方向舵操纵面安装位置；水平尾翼对称布置在垂尾根部后方的机身两侧，平尾后缘预留升降舵操纵面，整套尾翼能够为无人机提供充足的航向与俯仰稳定力矩，在低速巡航、小角度转弯以及遭遇低空紊流时保持姿态可控。动力系统布置在机身后段、垂尾前方的机身顶部位置，采用后置推进式螺旋桨布局，这种布置方式一方面可以让机头空间完全让位给光电侦察载荷，避免螺旋桨滑流遮挡光电传感器的观测视野，另一方面推进式布局的螺旋桨工作在机身尾流之后，来流扰动更小，推进效率更平稳，同时也能降低前飞时机身部件被螺旋桨误伤的风险。从结构设计思路来看，整机造型拆分逻辑清晰：机身可沿航向拆分为机头罩、前设备舱、

　　中机身主承力段、后机身尾段四个分段，各分段之间设置对接止口与连接法兰，既方便内部航电设备的装配检修，也能在炸机损坏后单独替换受损分段，降低维护成本；机翼采用中央翼盒与左右外翼段的拆分结构，中央翼盒穿过机身中段与机身主承力框架连接，左右外翼段可通过快拆销钉与中央翼对接，拆解后外翼段可单独收纳，大幅缩小整机地面转运、车载运输时的占用空间。尾翼部分同样采用模块化拆分设计，平尾、垂尾均可从机身尾段的对接插槽上拆卸，收纳时可将机翼、尾翼全部拆下，与机身共同装入便携储运箱，适配外场作业快速转场的使用需求。外形尺寸与安装边界方面，该构型无人机翼展设计量级适配小型民用长航时无人机范畴，机翼展长控制在小型作业车辆可运输的范围内，

　　机身长度与翼展比例约为1:3，停机状态下整机高度由垂尾顶端到地面的距离决定，上单翼布局使得机翼离地高度充足，外置螺旋桨或翼下挂载的小型任务吊舱不会在起降擦地时发生碰撞；机身底部预留了标准化载荷挂点接口，可挂载小型光电云台、测绘相机或者应急通信中继设备，挂点位置处于整机重心允许的调节范围内，挂载任务载荷后可通过调整电池安装位置配平重心，保证飞行姿态稳定。气动细节处理上，机身与机翼的对接位置做了翼身融合过渡修形，消除机翼根部与机身之间的直角台阶，减少干扰阻力；机翼前缘保持圆滑连续，后缘预留了副翼操纵面的安装缝隙，副翼偏转角度范围可根据滚转操纵效率需求设定；机头下方预留了光电云台的球形安装罩位置，图中机头处的半球形透明罩结构即为光电载荷舱，可内置可见光相机与红外热成像模组，执行昼夜侦察任务。整机结构选材可对应碳纤维蒙皮加泡沫夹芯的复材工艺，机翼主梁采用碳纤维管承力，在保证结构刚度的同时控制整机重量，满足长航时飞行对减重的核心要求，整套造型完整还原了该类无人机从气动外形到模块拆分的全部结构特征，可作为飞行器结构设计、气动布局参考以及小型无人机改装开发的三维参照。
