在中小批量机械零件的钻削工序里,孔位同轴度、双孔相对位置度超差一直是车间返修率较高的问题。这套钻孔夹具的核心设计目标,就是通过刚性定位与导向约束,保证工件上两个待加工孔的轴线精准对齐,消除划线找正、手持进给带来的位置偏差,整套结构可直接布置在台式钻床、立式钻床的工作台上,也可适配摇臂钻的小工位加工场景,覆盖电力变压器配套金属构件、小型支座类零件、连杆类工件的钻孔工序。
从实际加工逻辑来看,常规钻孔作业中,操作人员需要先在工件表面划线打样冲眼,再手动压紧工件、移动钻床主轴找正,单工件找正耗时占整个工序的六成以上,且双孔跨距对位完全依赖操作人员经验,批量加工时孔位一致性很难稳定。这套夹具将定位、导向、夹紧三个功能模块集成在同一底座上,工件装入后无需反复找正,钻套直接约束钻头的进给路径,从工艺根源上控制孔位偏差。

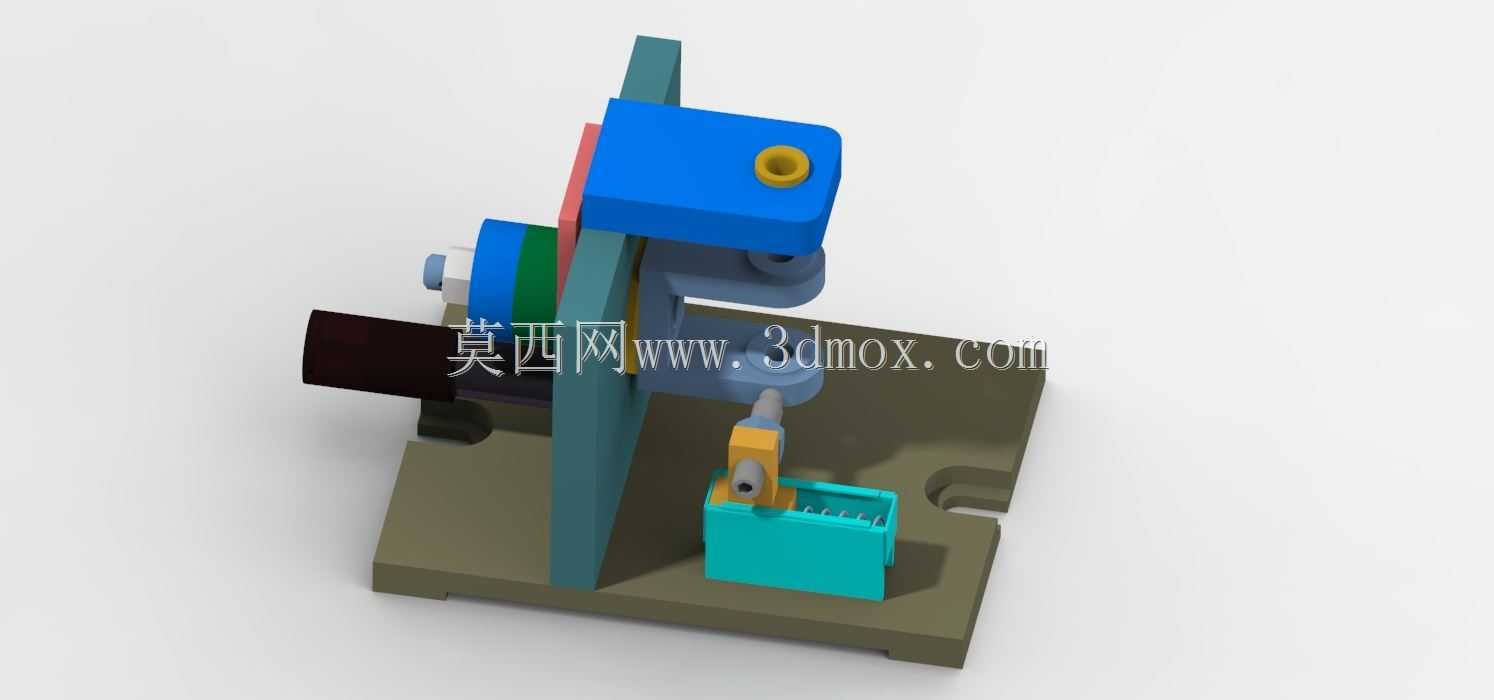

底座采用整体式铸铁质感的宽厚平板结构,底部预留标准T型槽安装位,可直接通过T型螺栓与钻床工作台台面锁紧,底座的长宽边界预留了足够的装夹操作空间,四周无突出干涉结构,工件上下料的操作侧留出了不小于120mm的徒手操作空间,底座上平面的定位基准面经过铣削加工,平面度控制在0.02mm以内,为整套夹具提供统一的安装基准。立向支撑板垂直固定在底座基准面上,支撑板与底座之间通过肋板结构强化刚性,避免钻削轴向力作用下支撑板出现挠曲变形,支撑板的厚度经过受力校核,在最大钻削轴向力工况下变形量小于0.01mm,完全满足IT8级孔位的加工精度要求。

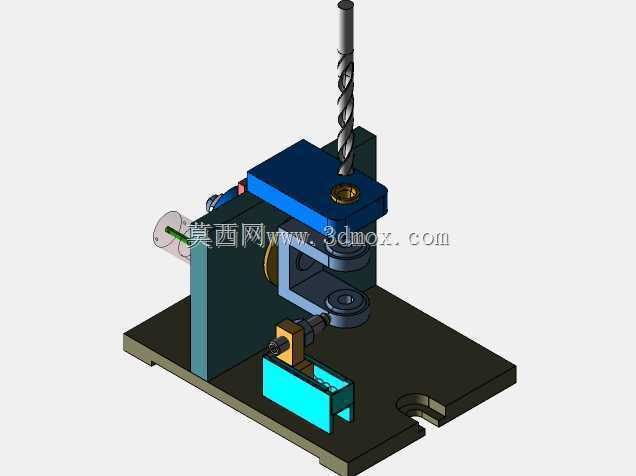

夹具上部设置蓝色的钻模板组件,钻模板上镶嵌有硬质合金钻套,钻套的内孔与钻头外径采用小间隙配合,间隙量控制在0.008~0.015mm之间,既保证钻头进给顺畅,又能抵消钻头入钻时的径向跑偏。钻模板的位置经过精准尺寸链计算,其导向孔的轴线与下方工件待钻孔的轴线完全重合,两套导向位分别对应工件上的两个待加工孔,无需二次移动夹具即可完成双孔加工,从机构原理上确保两个孔的对齐精度。
工件定位区域设置了青蓝色的可调定位块组件,定位块上开设阶梯型定位槽,可适配不同外形尺寸的工件毛坯,定位块侧面配备锁紧螺钉,工件沿定位面推靠到位后,可通过侧压机构快速夹紧,夹紧力方向指向底座刚性支撑面,避免钻削过程中工件出现翘起、移位。夹具侧方布置的手轮式调节机构,可针对不同批次工件的尺寸公差微调定位挡块的位置,调节行程覆盖常见小型工件的尺寸波动范围,换型时仅需松开锁紧螺母、调整挡块位置即可完成切换,无需整体拆卸夹具。
整套机构的运动部件全部做了防松设计,夹紧螺杆采用梯形螺纹,自锁性能可靠,钻削振动工况下不会出现夹紧松动;所有棱角位置均做了倒角处理,操作人员上下料时不会被锐边划伤。夹具的整体高度控制在普通钻床主轴的有效行程范围内,钻头从钻套导向进入工件,加工全程钻头的悬臂长度被有效缩短,大幅降低了钻头折断、孔壁倾斜的概率。在产线实际应用中,这套夹具可将双孔位置度的工序合格率从人工找正的75%左右提升至99%以上,单工件装夹找正时间压缩至数秒,特别适合多品种小批量的机加工场景,也可作为钳工技能实训、工装设计教学的典型参考结构,其设计思路里的基准统一、导向消差、快速换型理念,也可延伸应用到铰孔、攻丝等同类工序的工装开发中。
