海上搜救多旋翼救生无人机结构

　　这套多旋翼救生无人机结构面向近岸、港区、内河开阔水面以及海上遇险人员快速抵近场景设计，核心任务不是常规航拍，而是在救援船只难以第一时间到达、岸基抛投距离不足或风浪环境限制人员下水时，把救生浮具、牵引绳、定位标识或小型应急物资送到待救者附近。整机采用四旋翼布局，但机臂末端向外延伸出较长的浮力支撑管，使飞行器在低高度掠海飞行、应急降落水面或挂载救生装置时具备更明确的姿态边界。

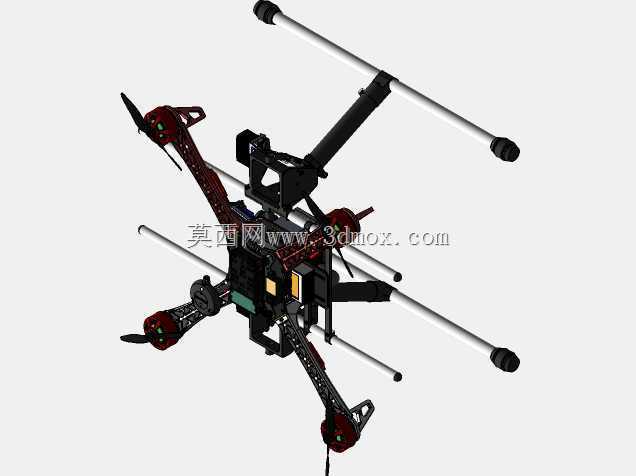

　　从结构组成看，中心舱段承担飞控、电池、电调、挂载接口和任务载荷的集中布置，机身下部保留较开阔的安装空间，可根据任务需要固定救生圈释放架、绳索盒、喊话器、照明模块或图传设备。四根机臂由中心框架向四角展开，靠近动力端布置电机与螺旋桨，臂杆采用细长杆件传递推力并降低整机重量。外侧两根横向长管并不参与旋翼驱动，主要作为水面接触、防翻和漂浮支撑结构使用，其端部设置封堵端头，避免管内进水后影响浮力储备。

　　设计思路上，该机型优先考虑救援任务中的低速稳定悬停和短时抗扰动能力，而不是追求极限飞行速度。旋翼分布在较大的对角轴距上，可提升悬停时的姿态阻尼；动力组件位于机臂外端，与中心任务舱保持距离，能够减少桨流对下方挂载物的干扰。机臂与中心框架之间设置明显的连接和转折结构，便于在运输状态下收缩占用空间，到达现场后快速展开。对于海上使用而言，可折叠结构不仅关系到收纳，还影响车辆、艇只甲板和救援站装备柜的装载边界，因此建模时需要重点检查机臂旋转、锁紧件行程以及展开后桨叶之间的安全间隙。

　　外形边界方面，整机展开后横向尺寸由两根长浮管决定，前后方向则受旋翼桨盘和斜向机臂影响。中心机身相对紧凑，下部挂载区应避免超出起落支撑范围过多，防止释放救生浮具时发生摆碰。长浮管的轴线高度低于主旋翼平面，在水面迫降时可先接触水面并形成横向稳定支撑；端部封头和管体连接位置需要按反复接触盐水、冲击和日晒工况考虑密封与防腐。旋翼电机座采用抬高和倾斜安装关系，使螺旋桨旋转面与机身框架保持足够距离，同时为桨叶下方的线缆、臂杆和挂载件留出气动间隙。

　　实际救援流程中，无人机可从岸边或船艇甲板起飞，沿遇险人员位置低空飞行。到达目标上方后，飞手依据图传画面判断风向、浪高和人员状态，选择在人员上游或侧上方悬停，随后释放浮力装置。相比人工抛投，空中抵近能够跨越防波堤、礁石、浅滩和污染水域等障碍；相比救援艇直接靠近，无人机对落水者的心理压力和波浪次生干扰更小。长管支撑结构还使设备在任务结束后可短暂停留在水面，便于回收或等待船只靠拢。

　　建模时需要把中心板、臂夹、电机座、浮管固定环、起落支撑和挂载释放机构作为关键装配关系处理。中心板上的开孔不仅要满足减重，还要避让电源走线、任务设备安装面和紧固件操作空间。臂夹位置承受旋翼交变推力，几何过渡不宜出现尖锐突变；浮管与机身连接点则要考虑水面侧向力，不能只按静态支撑建模。下部挂载接口应设置冗余固定点，使救生圈或绳盒在机动飞行时不产生过大摆动，释放瞬间又不能钩挂绳索。线缆沿臂杆布置时需与桨叶旋转范围保持隔离，并在折叠关节处预留弯曲半径。

　　该结构对三维设计人员的价值在于，它把飞行平台、水面漂浮支撑和救援载荷释放三类需求合并在同一框架内。检查模型时，应依次核对展开状态干涉、折叠状态包络、浮管入水姿态、桨盘净空、挂载物释放轨迹以及维护拆装空间。对于后续工程深化，还可在中心舱增加快拆电池舱、防水接线盒、浮具释放舵机和应急示位灯安装位，使概念结构进一步接近可执行海上搜救任务的实用装备。
