四轴多旋翼飞行器机架结构设计

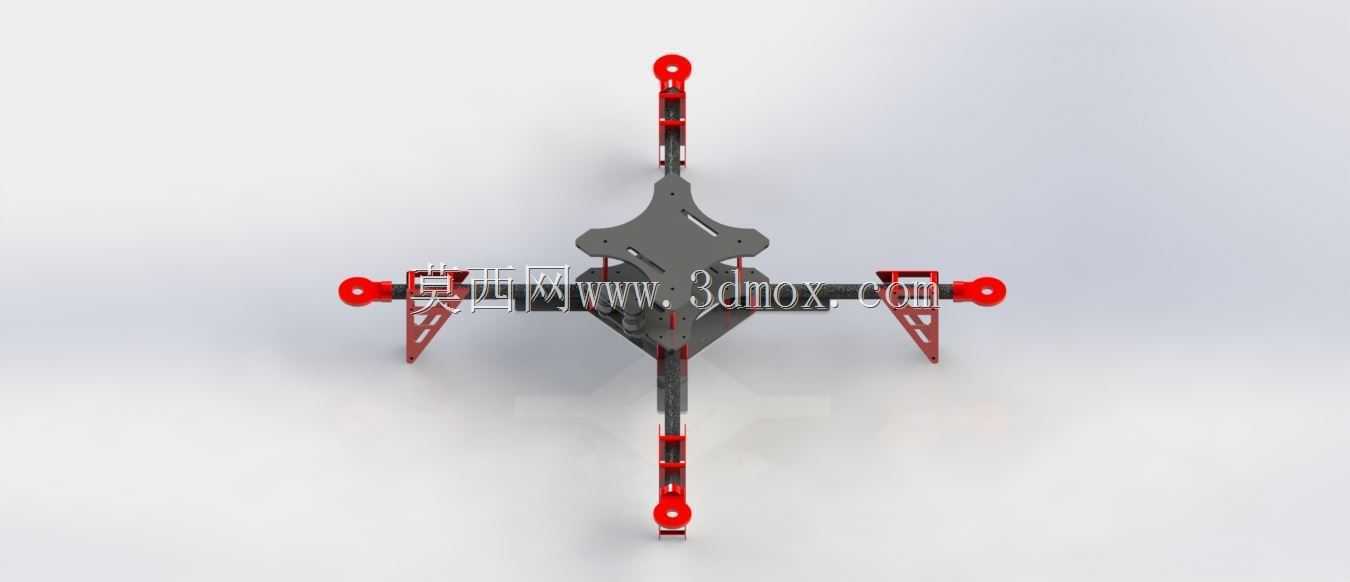

　　这套四轴多旋翼机架面向小型低空飞行平台的结构验证与教学演示场景，核心用途是承载飞控板、动力电池、电子调速器、电机与螺旋桨，形成对称稳定的四旋翼升力布局。整机采用十字形机臂延展方案，四个旋翼安装点沿中心机身向四周等距分布，相邻机臂夹角保持90度，这种布局能让四个旋翼的拉力轴线均匀围绕整机重心排布，飞行时通过差速调节各电机转速即可完成俯仰、横滚、偏航与升降动作，控制逻辑直观，机架受力对称，非常适合航模开发、飞控算法调试以及小型航拍挂载的前期结构适配。

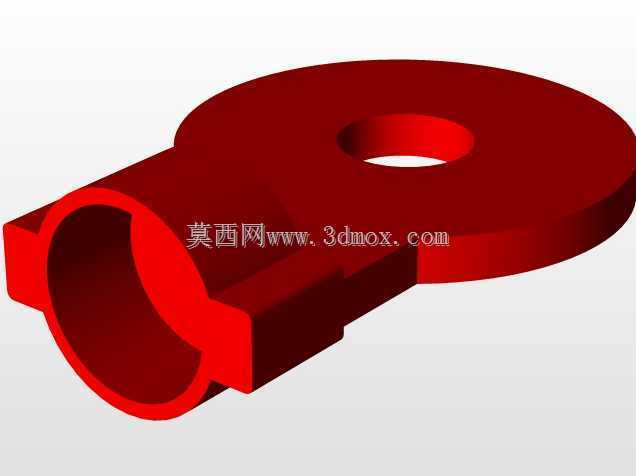

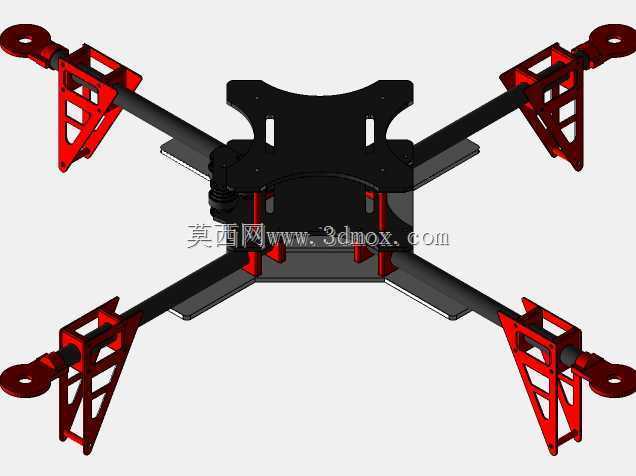

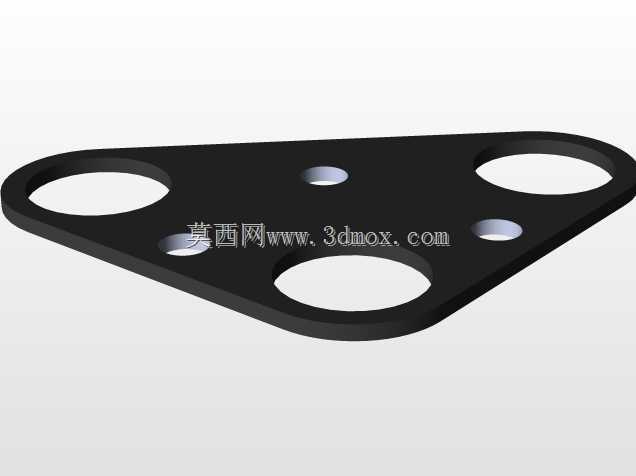

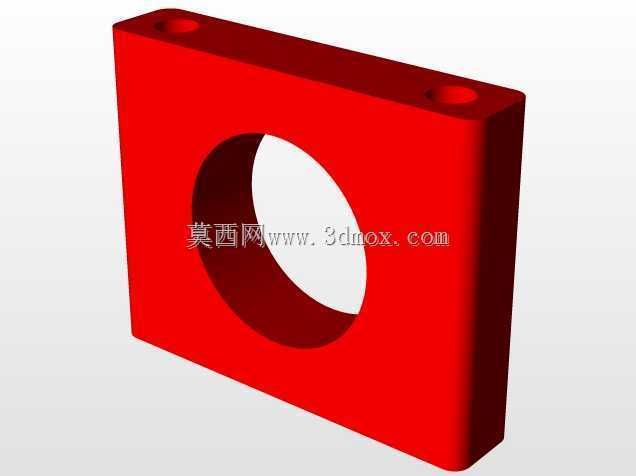

　　从结构设计思路来看，机架中心区域采用层叠式夹板构型，上下两层异形承载板通过立柱与紧固件连接，中间预留出充足的设备安装空间：飞控主板可固定在中心板的减振安装位，电池依托中心板下方的绑带孔位捆扎固定，电调则可沿机臂内侧走线布置，既缩短了电调到电机的供电线路长度，降低线路压降，也让整机重心尽可能落在旋翼围成的几何中心，减少飞行配平的调整量。机臂采用中空杆件搭配端部电机座的组合形式，机臂从中心夹板向外延伸，末端设置红色电机安装座，座体上预留电机固定孔位，可直接适配标准外转子无刷电机的安装法兰；机臂与中心板的衔接位置设置三角加强支架，利用三角形结构的刚性特性，抵消电机高速运转带来的机臂上下振动与扭转力矩，避免机臂在长期交变拉力下出现连接松动或形变。

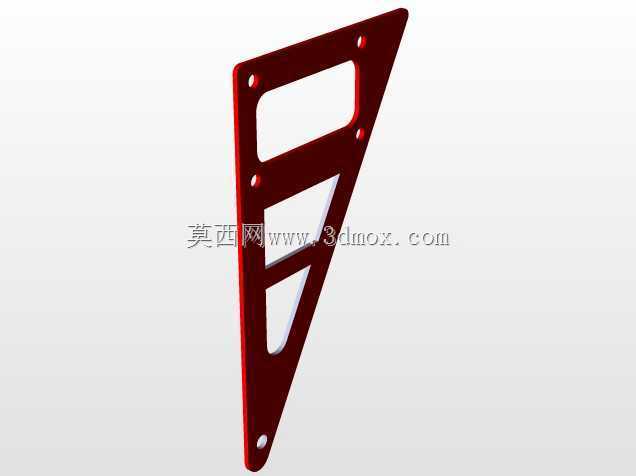

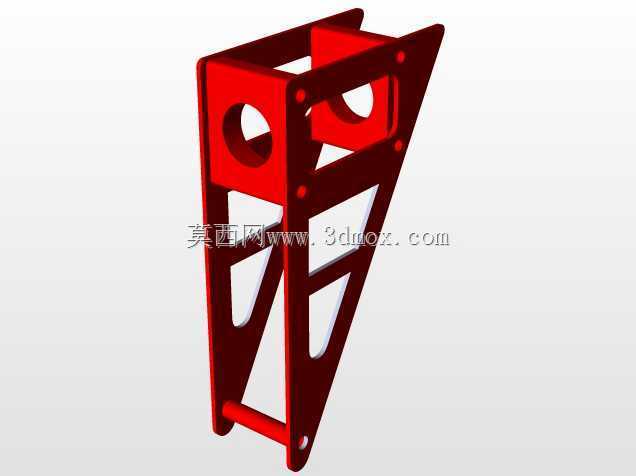

　　机架的起落支撑采用两组侧向斜置支架，分别布置在十字布局的前后对应机臂下方，支架向外倾斜展开，着地支撑点的跨度大于机身中心宽度，降落时能够提供稳定的支撑边界，防止整机侧翻；斜置构型同时让支架在触地瞬间产生一定的弹性形变空间，吸收硬着陆的冲击载荷，避免冲击力直接传递到中心板上的飞控与电池组件。机臂末端的电机座采用醒目的红色标识，既和深色的中心机身、机臂形成视觉区分，在装配阶段也能快速对应四个动力单元的安装位置，减少错装概率；电机座上预留的螺旋桨避让空间，可保证螺旋桨旋转时不会和机臂、起落支架发生干涉，桨叶下方留有足够的气流通道，降低下洗气流被机架结构遮挡带来的升力损失。

　　从安装边界来看，四个电机的安装孔位处于同一水平高度，保证所有旋翼的旋转平面共面，避免因安装高度差导致的拉力偏置；中心夹板上开设的多个镂空槽与安装孔，一方面减轻了机架自身的无效重量，提升整机推重比，另一方面为不同尺寸的飞控、接收机、GPS模块提供了灵活的固定点位，走线可沿机臂内部或侧边的固定位梳理，避免飞行过程中线路晃动卷入旋翼。整机的外接轮廓以中心板为核心，机臂延展后形成正方形的动力覆盖范围，起落架的支撑宽度控制在旋翼旋转直径的内侧，既保证降落稳定性，也不会额外增加整机的横向尺寸，便于外出携带与收纳。结构上所有承力部位都做了加厚与加强筋处理，机臂和中心板的连接点采用多点紧固件固定，能够承受电机满油门输出时的最大拉力，同时机架的模块化程度较高，机臂、电机座、起落支架均可单独拆卸更换，发生碰撞损坏后无需整体替换机架，仅需更换受损部件即可快速恢复飞行能力，适配航模调试、飞行实训、小型低空试验等多种使用场景的结构需求。
