实验室试样抛光设备三维结构设计

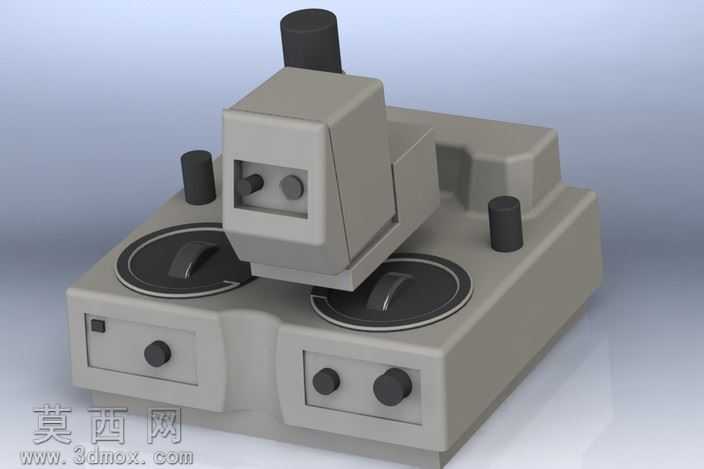

本模型为实验室用试样抛光设备的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对设备的承载底座进行结构拆解，将底座划分为动力容纳腔、控制模块安装区、双工位抛盘支撑位三个功能区域，底座外壳采用钣金折弯与注塑拼接的组合结构建模，对边角处做了R3-R5的圆角过渡处理，既还原真实设备的安全防护设计，也避免渲染时出现尖锐棱角的光影失真。设备的双抛盘工位采用独立的旋转轴结构建模，每个抛盘下方匹配独立的传动连接位，可适配不同转速的驱动模块，抛盘表面预留了试样夹持的定位基准，方便后续模拟试样装夹的作业状态。控制区域的旋钮、拨杆、开关均按照真实工业控件的尺寸比例建模，旋钮表面做了防滑滚花的纹理细节，拨杆的档位卡位结构也在装配体中做了运动干涉校验，确保各操控部件的活动行程无结构冲突。设备上部的磨头进给机构采用滑台式结构建模，进给导轨做了隐藏式防尘设计的细节还原，磨头的夹持位可适配不同规格的抛光磨头，满足不同材质试样的抛光需求。渲染阶段采用哑光工业灰作为设备主体的基础材质，对操控旋钮做了哑光黑塑料与金属镶边的材质区分，抛盘表面采用磨砂金属材质还原真实抛光盘的粗糙质感，底座底部的防滑脚垫采用橡胶材质，调整材质的粗糙度与反射参数，让整体渲染效果贴近真实实验室设备的视觉质感。设计过程中优先考虑设备的操作便捷性，将双工位布局设置为左右独立操控，可同时完成粗抛与精抛两道工序，减少试样转移的操作步骤，上部的磨头进给机构设置了锁紧结构，可固定抛光压力，保证试样抛光的表面一致性，整体结构紧凑，适配实验室桌面放置的空间需求，所有零件的建模均遵循可加工性原则，壁厚、连接位、安装孔的尺寸均符合常规五金加工与注塑成型的工艺要求，装配过程中对所有传动部件做了间隙预留，避免实际生产装配时出现过盈卡死的问题。
