双刀头立式砂带磨削抛光设备结构

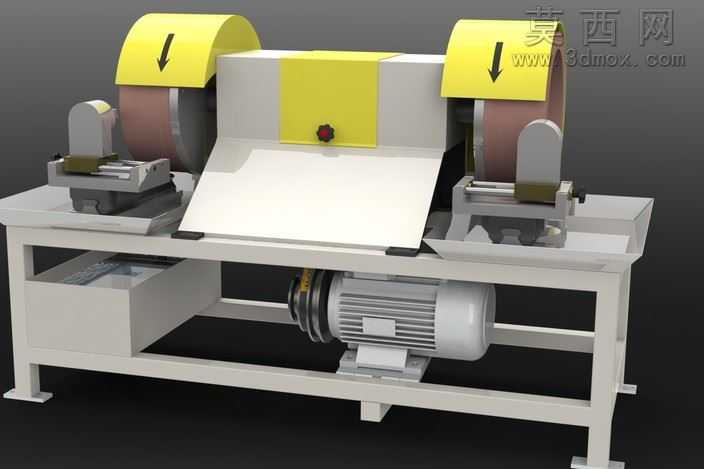

本模型为双工位立式砂带抛光磨削设备，整体采用框架式床身结构设计，建模过程中严格遵循机械加工设备的实际装配逻辑，先以基准面搭建方管焊接床身的主体框架，依次排布下部动力安装位、中部操作工作台面、上部磨削执行单元的层级结构，保证各部件的装配公差符合机械设计规范。模型对设备的核心结构做了完整还原：下部采用卧式异步电动机作为动力源，通过带轮传动结构将动力同步输出至两侧的砂带驱动轮，传动区域设置安全防护罩避免传动部件外露；中部工作台采用不锈钢材质台面，两侧设置可调节式工件夹持滑台，可根据待加工工件的尺寸、磨削角度调整夹持位置与进给行程，台面中部设置倾斜导料结构，可将磨削产生的废屑导流至下部集屑抽屉，方便加工过程中的废料清理；上部设置两组对称布置的砂带磨削单元，每个单元配备接触轮、张紧轮与防护外罩，砂带张紧度可通过调节机构调整，黄色防护罩上设置方向标识明确砂带运转方向，防护罩中部设置急停控制按钮，可在突发状况下快速切断设备动力。渲染阶段针对不同部件赋予对应材质：床身框架采用哑光金属喷漆材质，工作台面赋予拉丝不锈钢材质，电机外壳做铸铁哑光质感处理，砂带部分采用棕刚玉磨料的粗糙纹理材质，防护罩采用亮黄色工程塑料质感，透明安全挡板采用半透明亚克力材质，通过光影调整突出各部件的结构层次与装配关系，清晰展现设备的操作逻辑与功能分区。设计思路围绕小型五金工件的批量打磨需求展开，双工位对称布局可支持两名操作人员同时作业，也可分别安装不同粒度的砂带完成粗磨、精磨工序的连续加工，开放式的台面设计方便各类异形小工件的手持打磨操作，整体结构紧凑，动力传输路径短，设备运行稳定性强，可满足小刀类五金零件、小型金属冲压件的去毛刺、刃口打磨、表面抛光等加工需求，模型完整还原了设备的所有装配细节，可作为同类磨削设备设计研发的参考方案。
