六角滚筒研磨光饰机三维结构设计

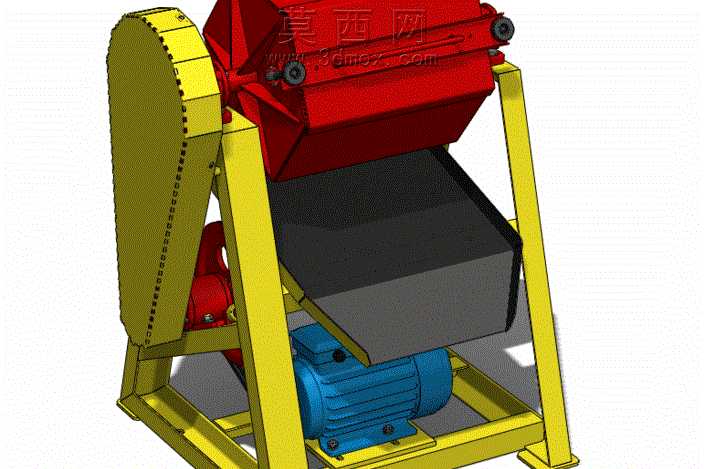

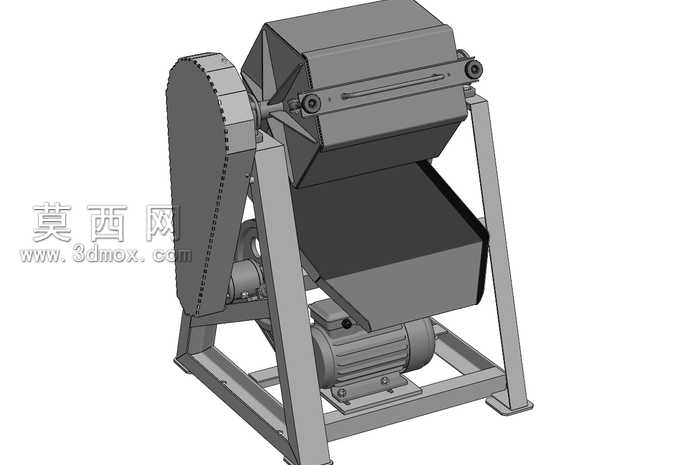

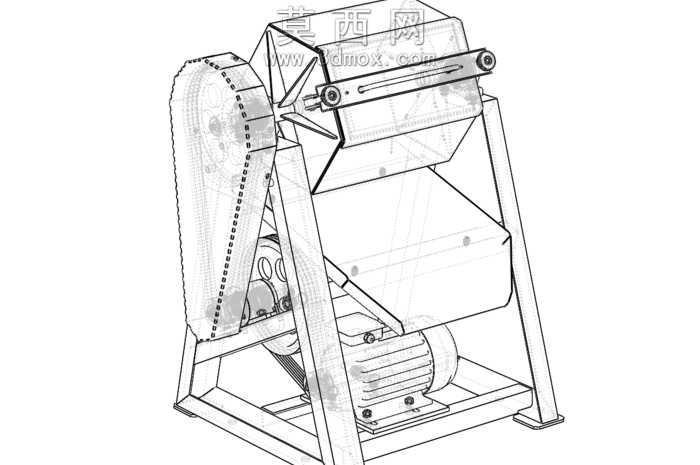

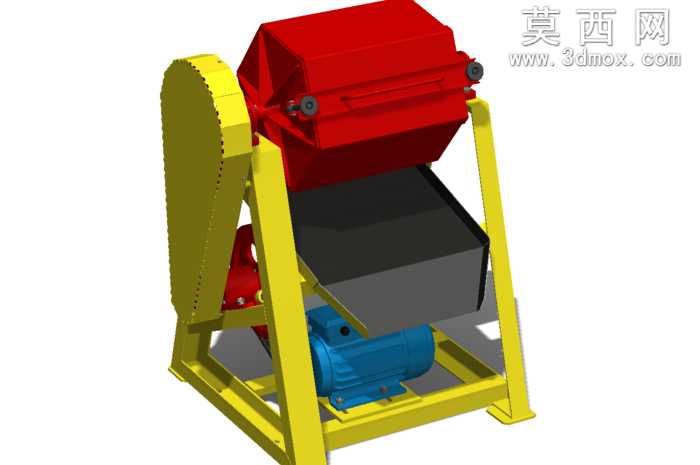

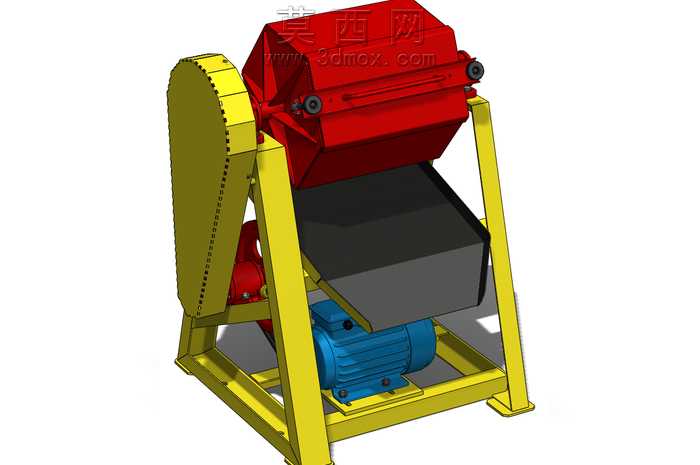

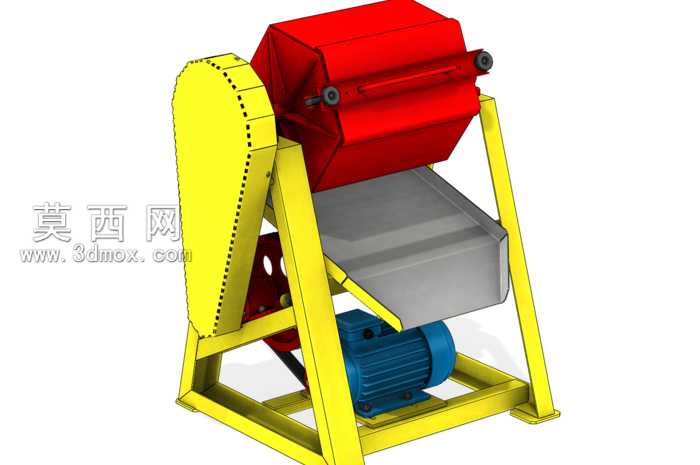

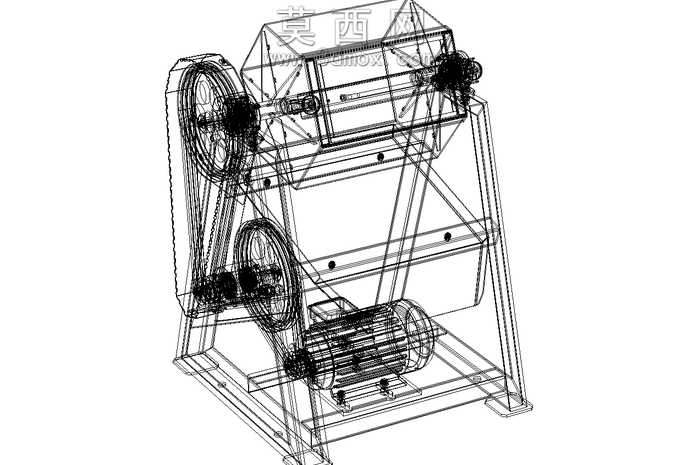

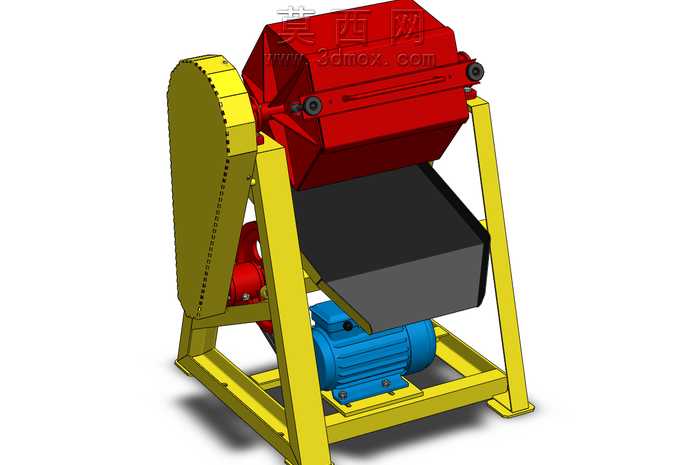

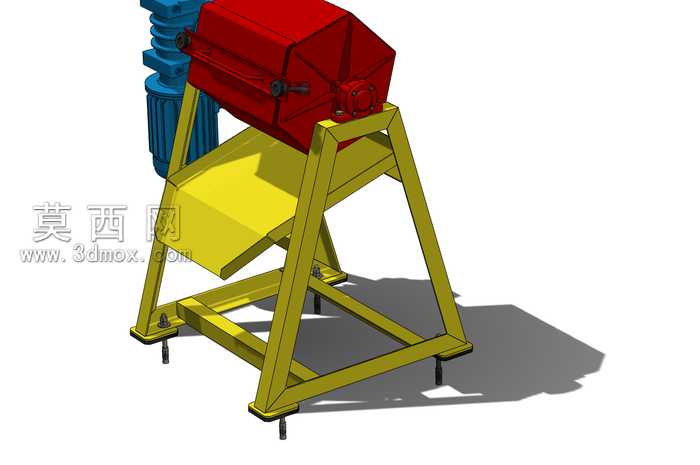

本模型为卧式六角滚筒研磨光饰机的完整三维结构设计，建模过程严格遵循机械设计规范，对设备各组成部分进行了1:1等比例还原。整体结构采用框架式焊接机架作为承载主体，建模时对机架的型材截面、焊接连接位、地脚安装面都做了精准的特征绘制，保证机架的承重受力结构符合实际工程要求。核心工作部件为倾斜布置的六角形研磨滚筒，建模时还原了滚筒的六面拼接结构、两端的转轴支撑位、滚筒端盖的锁紧结构，以及滚筒内壁的耐磨衬层安装位，滚筒通过两端带座轴承安装在机架上部的支撑座上，可绕水平轴线做回转运动。传动系统部分，模型完整还原了驱动电机、电机安装滑轨、皮带传动副、减速齿轮组、链轮传动组件的装配关系，对皮带轮的槽型、齿轮的齿形参数、链轮的节距都做了符合机械标准的特征建模，同时还原了传动系统外侧的安全防护罩结构，防护罩的安装卡扣、观察开口都做了细节呈现。设备下部的电机安装位设计了可调节的张紧结构，建模时绘制了调节螺栓、滑动导轨的细节，可直观展示皮带张紧度的调节方式。在结构设计逻辑上，该设备通过电机输出动力，经皮带传动减速后传递至齿轮减速机构，再通过链轮带动研磨滚筒低速回转，滚筒内装载待处理工件与研磨磨料，随滚筒回转过程中工件与磨料产生相对摩擦、碰撞，实现工件表面去毛刺、倒圆角、去除氧化皮、抛光光饰的加工效果。建模过程中对各部件的装配间隙、转动副的配合位置都做了合理设置，可直接用于装配干涉检查、运动仿真验证，也可作为同类表面处理设备的设计参考模板，模型对进料、出料的开口位置也做了对应结构设计，还原了实际设备的作业流程对应的结构特征，整体模型无缺失特征，各部件的连接关系清晰，能够完整展现该类研磨设备的机械构造与工作原理。
