航空涡扇发动机涡轮转子结构造型

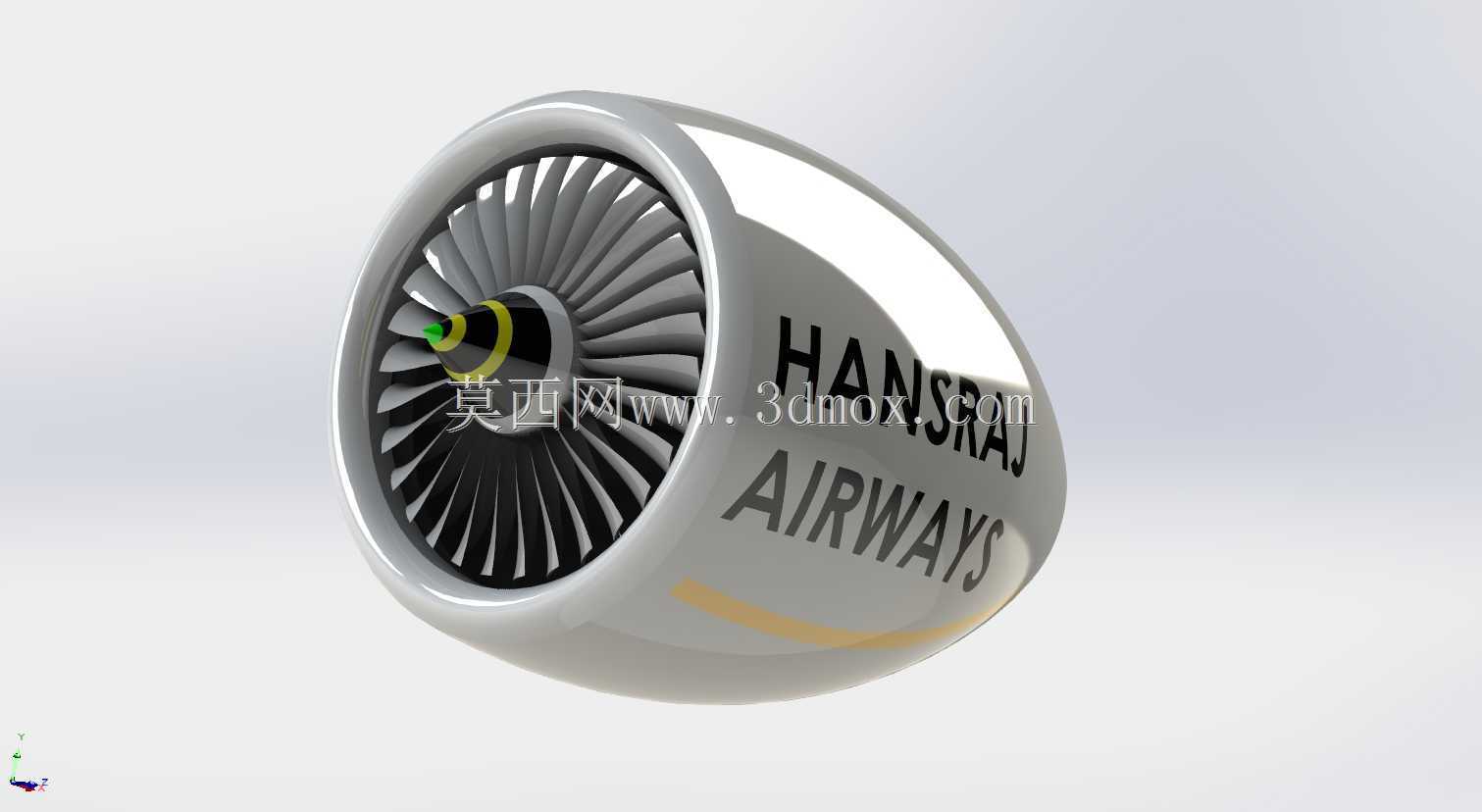

　　该三维造型围绕航空喷气推进系统中的核心涡轮转子展开，还原了短舱进气端可见的风扇级与整流外壳组合形态，可用于航空动力装备结构认知、教学演示、原理展示以及推进系统概念方案的外观校核。从实际工程场景看，这类部件处于整台发动机能量转换链路的关键位置：燃烧室排出的高温高压燃气冲击涡轮叶片，将燃气热能与压力能转化为转子旋转机械能，一部分功率用于驱动压气机持续压缩来流空气，另一部分在涡扇构型中通过大直径风扇加速外涵道气流，形成飞行器前进所需的主要推力。模型在外观上保留了航空涡扇发动机短舱前端的典型特征：圆润收敛的进气唇口、环形机匣、中心整流锥以及周向密集排布的扭转叶片。叶片并非简单平板，而是沿径向呈现明显的弯掠和扭转变换，叶根靠近轮毂处弦向较宽、

　　厚度较大，用于承受离心载荷与振动载荷；叶尖区域相对薄而窄，以降低叶尖泄漏损失并控制与机匣之间的间隙。整流锥位于转子中心，外形采用平滑旋成体过渡，能够引导来流均匀进入叶片通道，减少入口分离和局部涡流。短舱外表面为大曲率回转面，唇口前缘较厚，向后逐渐过渡到筒段，这种形态既符合进气道气动整流需求，也为内部风扇、压气机和附件安装提供包容边界。在结构设计思路上，涡轮/风扇级需要同时兼顾气动效率、转子动力学和热强度。叶片周向均布后形成多个扩张或收敛气流通道，燃气或空气在通道内完成能量交换；叶根与轮盘的连接区域是应力集中部位，实际设计中常通过榫齿、缘板和圆角过渡分散载荷。虽然该模型偏向外观与装配关系表达，但在建模时仍需注意叶片阵列数量、

　　轮毂同心度、叶尖与机匣间隙以及前后安装轴线的一致性。若用于后续详细设计，可在现有外形基础上补充轮盘、轴系、封严、轴承支承和静子叶片等结构，并依据转速、温度、材料密度和压力分布开展强度与模态校核。安装边界方面，前端短舱外径决定了飞行器吊舱或机身包容空间，转子轴线需与进气方向保持一致；风扇叶尖与机匣之间应保留合理径向间隙，间隙过大降低效率，过小则可能在热膨胀、振动或机动载荷下发生碰磨。中心轴向后延伸连接压气机与涡轮级，外部短舱则通过吊挂、支架或推力传递结构与机体连接。整机布置时还要考虑维修开敞性、异物吸入风险、进气畸变以及热端部件冷却通道。对三维建模人员而言，该类作品适合练习回转体建模、曲面光顺、叶片扭转造型、圆周阵列和大型装配管理；对设备选型与教学人员而言，它能够直观展示喷气发动机如何依靠旋转叶片从气流中提取能量，并推动压气机工作和产生推力。
