X形四旋翼交叉臂式无人机结构原型

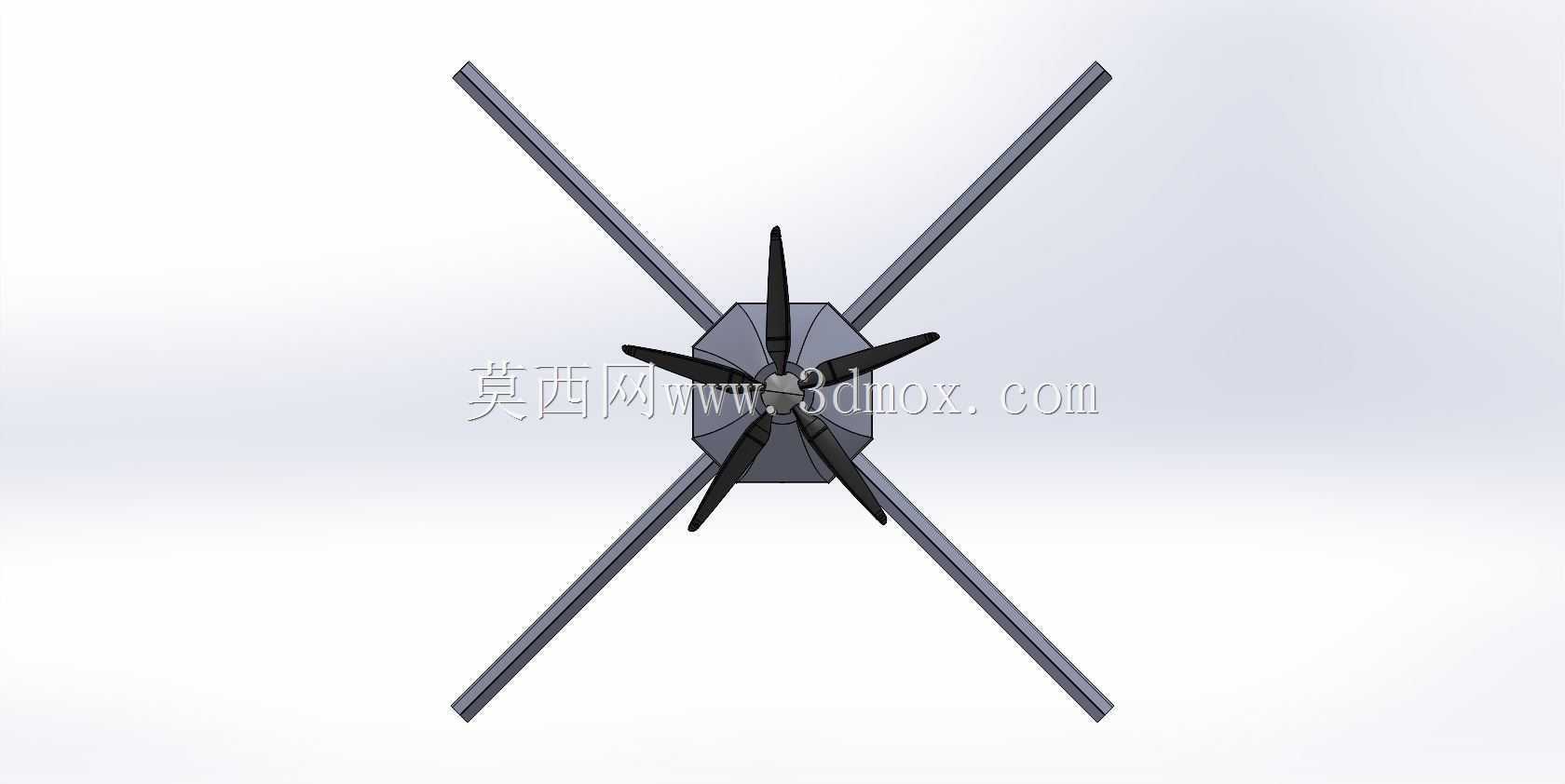

　　该结构原型面向小型多旋翼飞行器的总体布置验证，采用四旋翼X形交叉布局，四根长机臂从中央多面体机身向斜向伸展，旋翼安装点位于机臂外端，整体构型强调对称受力、紧凑装配与后续动力系统扩展。与常见水平十字布置相比，X形机臂在俯视方向形成明显交叉关系，飞行控制中四个旋翼的升力合力更靠近机体几何中心，偏航、俯仰和滚转力矩分配较为直接，适合用于航拍巡检、低空侦察、教学演示以及轻型任务载荷搭载等场景的前期结构评估。

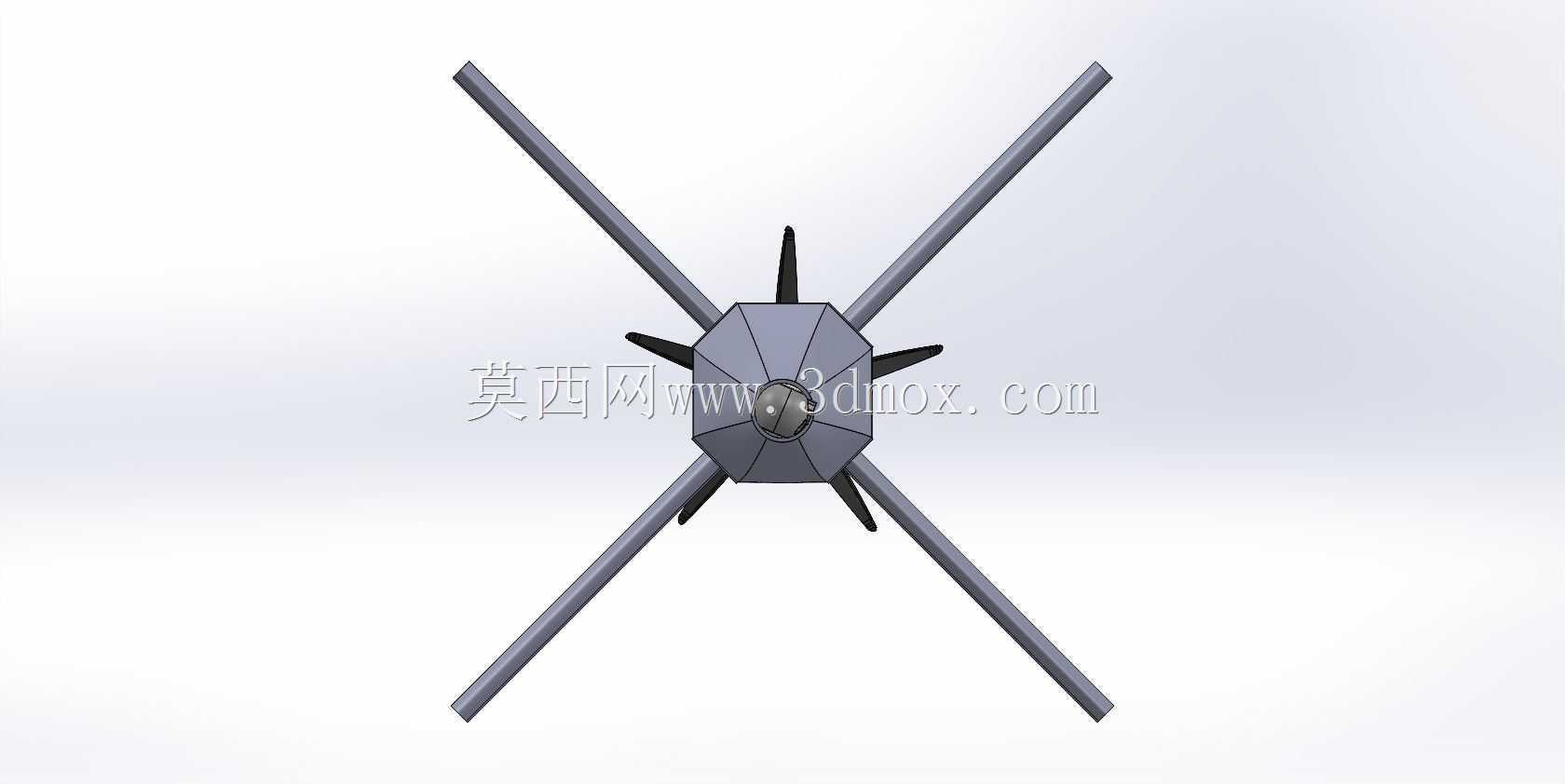

　　中央机身采用多面折边壳体思路，外形由若干平面拼接而成，既保留一定的流线过渡，又便于在三维结构中拆分为上盖、下壳和内部安装框架。机身内部需要容纳飞控板、电池、电调、接收机或数传模块，建模时应重点预留电气件的堆叠空间、走线通道和检修开口。壳体表面不宜只追求外观棱角，还要考虑螺钉柱、加强筋、卡扣和密封面的位置；若后续用于样机制作，折边面可以转化为钣金折弯件、碳纤维板拼接件或注塑壳体的分模参考。

　　四根机臂是整机载荷传递的关键部件。旋翼旋转产生的升力通过臂端电机座传至机臂，再汇入中央机身，因此机臂与机身连接处会承受弯曲、扭转载荷以及起降冲击。原型中机臂呈细长杆状，实际设计时可根据重量目标选择圆管、方管、碳纤维管或复合型材。臂长并非单纯由外形决定，而要结合旋翼直径、相邻螺旋桨间隙、电机尺寸和电池容量综合校核：臂展过小会导致桨叶干涉或气动干扰增大，臂展过大则会增加臂端挠度和整机转动惯量。设计阶段需要在三维环境中检查螺旋桨旋转包络，确保相邻桨盘在最大桨叶位置仍保留安全间隙，同时限制机臂在极限升力下的变形量。

　　机臂外端应设置电机安装平面，孔位需匹配标准电机底座的螺栓间距，并在下方或侧面保留电调接线空间。电机座与机臂之间宜增加夹持件或过渡支座，使电机轴线垂直于机臂安装基准，避免因装配偏角引起推力方向偏差。对于X形布局，四个电机的旋转方向通常两两相反，建模时可在臂端标注顺时针、逆时针位置，便于后续螺旋桨选型和飞控通道映射。机臂根部则需要扩大连接面积，不能仅靠单点固定；较合理的方式是在机身内部设置上下夹持板或中心轮毂，将四根机臂通过对称紧固件压紧，使载荷分散到多个连接点。

　　机身顶部和下部的突起结构可作为天线、舵件、定位模块或任务设备的安装提示，但在结构细化时应明确其功能边界。若用于GPS或磁罗盘安装，模块需要远离电源电流线和电机干扰源，并保持水平基准；若作为气动安定面，则应评估其对整机重量和重心的影响。无人机的重心通常要求落在四个旋翼升力中心围成的区域内，并尽量靠近几何中心，电池作为主要重量件，其安装位置应支持前后微调。三维建模时可建立简化质量点，对电机、电池、飞控、壳体和机臂分别赋予估算质量，通过重心检查判断悬停姿态是否需要额外配平。

　　起落与边界尺寸同样需要在总体设计阶段锁定。该原型未展开复杂起落架，实际使用中若采用手持起降或简易支架，应确认机身底部最低点与地面之间的间隙，防止螺旋桨、电池或任务吊舱触地。整机运输边界由机臂外端、桨叶尖端和机身突出件共同决定；若要求便携收纳，可将机臂设计为折叠或可拆卸结构，但折叠关节会引入间隙和夹紧失效风险，必须在关节处设置防转面、锁紧件和磨损补偿结构。若采用固定机臂，则结构刚度更容易保证，适合对可靠性要求较高的巡检与训练平台。

　　从建模方法看，这类飞行器适合先建立中心对称基准和四根机臂轴线，再围绕旋翼包络确定电机座位置，最后补充机身壳体、内部安装板和紧固件。机身多面体不宜与机臂干涉，装配中应保留工具操作空间，尤其是螺钉头、螺母和电池插拔方向。布线方面，电源线从电池到电调、信号线从飞控到电调及接收机都应形成明确路径，避免穿过尖锐折边或紧贴运动部件。

　　该原型的价值不在于直接替代工程样机，而在于把构型比例、机臂夹角、机身容纳空间和旋翼边界提前可视化。结构工程师可在此基础上继续加入电机、螺旋桨、电池仓、减震板和快拆结构，并通过受力校核判断臂管壁厚、根部连接宽度和壳体加强筋分布，从而为后续详细设计、样机加工与飞行验证提供清晰的三维基础。
