带轴锥端斜齿传动齿轮轴结构

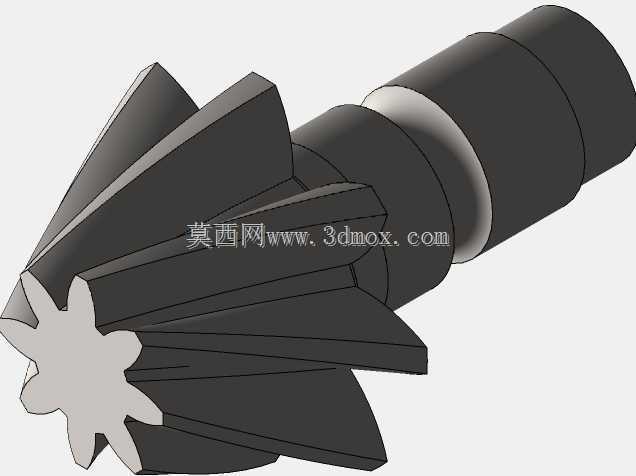

　　这套齿轴结构在中小型传动箱、角度换向机构以及紧凑空间内的动力传递场景中比较常见。它不是单独裸露使用的盘状齿轮，而是把锥齿成形段与阶梯轴做成一体，齿部承担啮合传动，轴段承担支承、定位和扭矩输出，适合安装在两轴呈相交布置的设备内部。实际设备里，这类零件常出现在进给传动、小型换向器、电动工具头部、轻工机械传动单元以及需要改变旋转方向的机构中。工作时，动力从轴端或配合件传入，经阶梯轴传递到锥齿区，再由斜向布置的轮齿与配对锥齿轮啮合，把旋转运动按相交轴关系输出。轮齿采用锥面分布并带有斜向齿向特征，啮合过程中多齿逐步接触，相比直齿锥齿轮，冲击和噪声更低，传动平稳性更好，在转速较高或载荷频繁变化的场合更有优势。齿根到齿顶的过渡、

　　齿面沿锥度方向的收缩关系，都直接影响接触斑点位置；建模时如果只做出外观齿形而忽略节锥、根锥和顶锥的几何关系，装配后很容易出现齿端干涉或接触区偏载。轴身采用多级阶梯圆柱结构，并非单纯为了外形变化，而是为轴承、套筒、挡圈或联轴器提供明确的安装基准。较粗轴段靠近齿部，可增强啮合区抗弯刚度，减小轮齿受力后轴端挠曲；较细轴段用于延伸支承或连接外部零件，各段之间的轴肩承担轴向定位作用。装配时，轴承内圈贴靠轴肩，齿轮轴绕两端支承轴线旋转，齿部位于箱体内部啮合区，轴端根据需要伸出并连接带轮、联轴器或其他驱动件。台阶直径差形成的限位面，需要控制端面垂直度和轴颈同轴度，否则轴承装入后会产生偏摆，进而导致齿面接触不均。从外形边界看，

　　零件整体为细长轴与锥形齿盘的组合，最大径向轮廓集中在锥齿外端，齿顶沿锥面由大端向小端逐渐收敛；轴向长度则由支承跨距、齿宽位置和外伸连接段共同决定。布置箱体时，不能只核对齿轮最大外径，还要预留配对齿轮的啮合空间、轴承安装宽度、润滑间隙以及拆装时轴段抽出的方向。齿部大端附近轮廓最宽，若箱体内壁距离过近，运转时可能在热膨胀或润滑液扰动下发生擦碰；轴端外伸位置则要考虑密封件和联轴器的装拆空间。设计这类齿轴时，首先要确定传递扭矩、转速、相交轴夹角以及预期支承方式，再反推节锥角、齿宽和模数范围。齿宽过大会使小端齿形过薄，加工和热处理时容易变形；齿宽过小则承载能力不足，接触应力集中。轮齿数量和齿向角度需要与配对件协同，不能孤立确定。轴径方面，

　　齿部附近轴段要兼顾扭转强度和轴承内径系列，外伸段则要根据连接件孔径选取标准尺寸，避免出现无法采购标准轴承或密封件的情况。结构上，齿轮与轴一体成形可以省去键连接和齿轮轮毂，减少装配累积误差，也能在径向空间受限时缩短传动链；但对毛坯、加工和热处理要求更高。齿面通常需要承受接触压应力和滑动摩擦，齿根承受弯曲疲劳，轴颈位置则要满足轴承运转的尺寸精度和表面粗糙度要求。三维建模过程中，阶梯轴部分宜以回转特征建立，保证各轴段同轴；锥齿部分需要围绕节锥建立齿坯，再按齿向关系形成单个轮齿并阵列，齿顶、齿根和端面应保持连续过渡。完成零件后，还应在装配体中检查配对齿轮的侧隙、顶隙、轴系干涉和轴承位置，而不是仅停留在单个体素外观。实际选型或测绘时，工程人员会重点关注齿部大端尺寸、齿宽、锥角方向、轴段直径序列、键槽或平面配合位、轴承挡肩高度以及轴向固定方式。若用于高速工况，还需考虑轴系临界转速和润滑方式；若用于低速重载，则更关注齿面硬化、齿根圆角和轴肩过渡，以降低应力集中。整体来看，该结构体现的是紧凑相交轴传动中典型的一体化齿轴思路：用锥齿完成换向，用阶梯轴完成支承与扭矩传递，各段直径和齿部锥度共同决定安装边界、承载能力与运行稳定性。
